2. Placez la nouvelle spire à vis (A) à l'extérieur de la
spire (B) existante sur le côté gauche du transporteur à
vis, comme indiqué.
3. Marquez les emplacements des trous (C) de la spire à
vis (A) sur la spire à vis (B) temporairement installée.
4. Enlevez le capot d'accès le plus proche sur la spire à
vis (B) existante. Conservez le matériel pour le
remontage.
5. Retirez la spire à vis (B) existante du transporteur à vis.
Conservez le matériel pour le remontage.
6. Percez deux trous de 11 mm (7/16 po) aux endroits
marqués sur la spire à vis (B) existante.
7. Réinstallez la spire à vis (B) existante sur le
transporteur à vis.
NOTE:
Assurez-vous que les boulons à tête de carrosserie
sont à l'intérieur du transporteur à vis pour éviter
d'endommager les composants internes.
8. Placez la nouvelle spire à vis (A) à l'extérieur de la
spire (B) existante sur le côté gauche du transporteur à
vis, comme indiqué.
9. Fixez à l'aide des deux boulons à tête ronde
(MD N o 135723) et écrous (MD N
l'emplacement (C).
IMPORTANT:
Assurez-vous que les têtes de boulon sont sur le côté
coupe (à l'intérieur) et les écrous sur le côté extérieur
de la spire.
10. Allongez la spire (A) pour insérer le tube de la vis
d'alimentation, comme indiqué. Utilisez les fentes sur la
spire afin d'obtenir le meilleur ajustement autour du
tube de la vis d'alimentation.
214360
ATTELAGE/DÉTELAGE DE LA PLATEFORME
o 135799) à
297

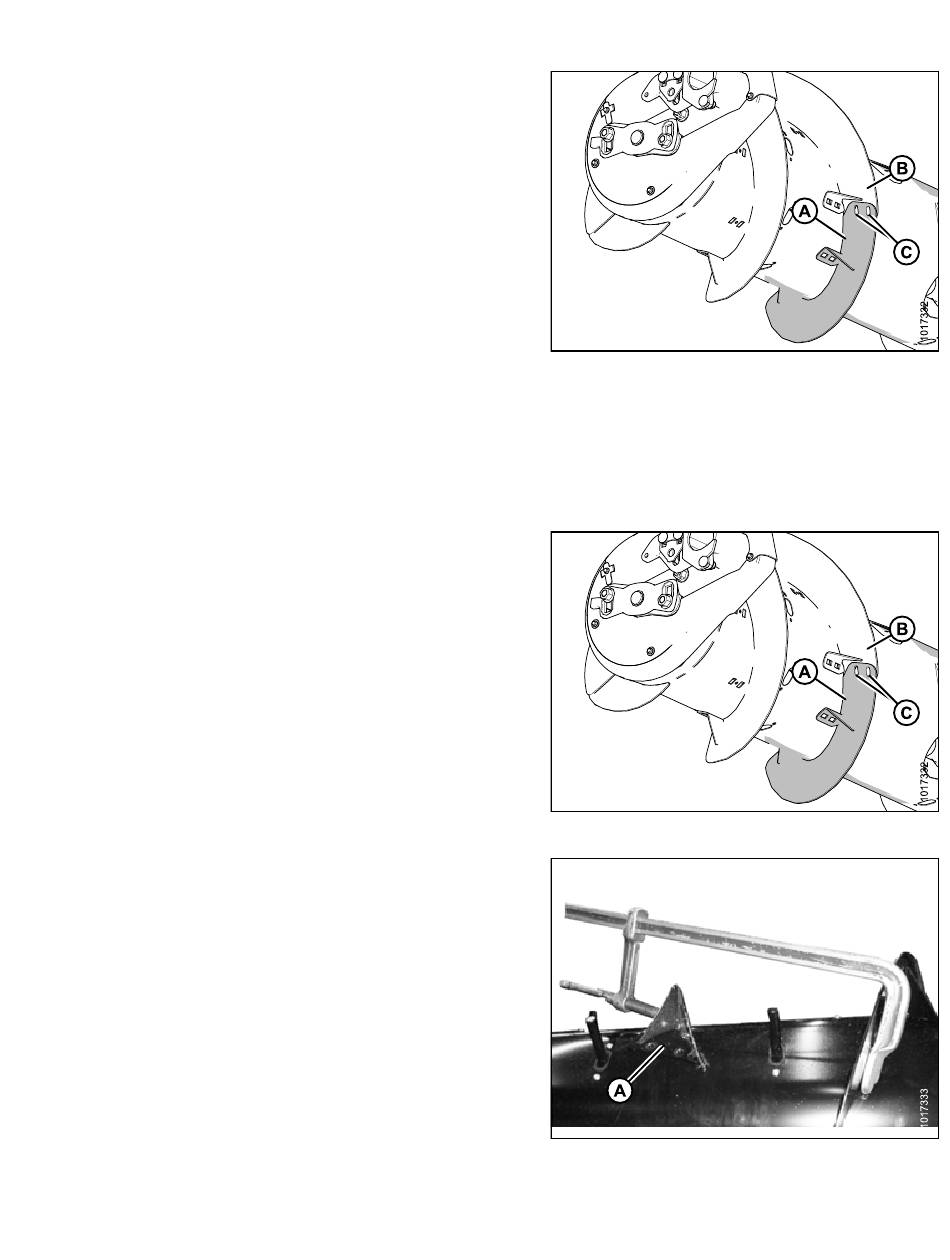

Figure 4.43: Côté gauche du transporteur à vis
Figure 4.44: Côté gauche du transporteur à vis
Figure 4.45: Spire étirée dans le sens de l'axe
