ETAPE 4: PREPARER LE MUR ET L'ARMOIRE SUPERIEURE POUR INSTALLATION
Pour éviter tout risque de blessures corporelles, de choc électrique ou de mort:
• Notez l'endroit où sont les prises électriques et les fils électriques avant de percer dans le mur.
• Localiser et débrancher le courant aux circuits électriques qui pourrait être affectés en
installant ce four.
Pour éviter tout risque de blessures corporelles, de choc électrique ou de mort, couvrir
le bord du trou de cordon d'alimentation avec la traversée du cordon d'alimentation.
Percer les trous dans le mur et l'armoire supérieure
1. Percez des trous sur les cercles. S'il y a un montant, percez
un trou de 3/16" pour vis d'ancrage. S'il n'y a pas de
montant, percez un trou 3/4" pour vis à ailettes.
Assurez-vous d'utiliser au moins 1 vis d'ancrage dans un
montant, et 4 vis à ailettes dans le mur sec ou le plâtre.
2. Percer un trou de 1/2" aux endroits D, E et J sur le modèle
de l'armoire supérieure.
NOTE : Si le fond de l'armoire supérieure est encastré de
3/4" ou plus, vous aurez besoin de blocs de
remplissage de 2" x2" (non inclus) pour fournir un
soutien supplémentaire pour les boulons.

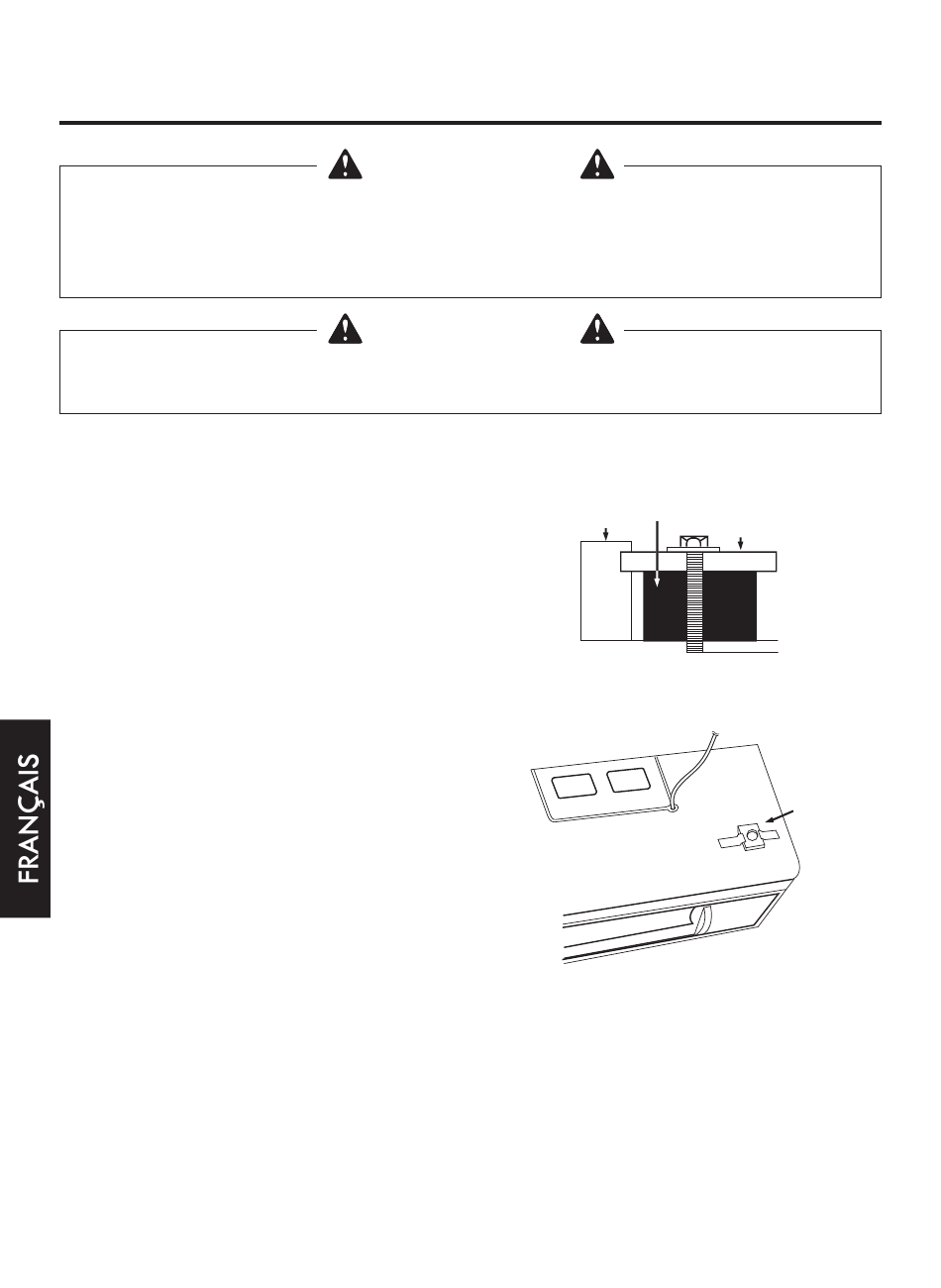

Voir Diagramme 25.
• Marquez le centre de chaque bloc de remplissage et
forer un trou de 1/2" de diamètre à la marque.
• Alignez les blocs de remplissage sur les deux ouvertures
dans le haut de l'armoire à four à micro-ondes et les fixer
à l'armoire avec du ruban adhésif. Voir Diagramme 26.
3. Coupez ou percez un trou de 13/4 de diamètre à la
zone marquée "M", "trou du cordon d'alimentation" sur
le modèle de l'armoire supérieure. Si l'armoire supérieure
est en métal, vous aurez besoin de couvrir le bord du trou
avec le cordon d'alimentation électrique (fourni) pour
éviter d'endommager le cordon sur le rebord métallique.
4. Découpez les zones de ventilation (avec la scie sauteuse):
Ventilation par le toit: Découper la zone grisée marquée
"L" sur le modèle de l'armoire supérieure.
• Ventilation par le mur: Collez le modèle du mur arrière
à la paroi arrière, en l'alignant sur les trous percés
précédemment pour les trous A et B de la plaque.
Découpez la partie ombrée marquée F sur le MODELE
DU MUR ARRIERE.
• Ventilation par la pièce: Passez à l'étape 5, POSER LA
PLAQUE DE MONTAGE, située à la page 13.
5. Compléter le système de ventilation que vous avez choisi.
Utiliser un composé de calfeutrage pour sceller le mur
extérieur ou le toit ouvrant autour du couvercle du mur
12
ou du toit.
AVERTISSEMENT
AVERTISSEMENT
Devant de
Bloc de
Tablette inférieure
l'armoire
remplissage
de l'armoire
Diagramme 25
Diagramme 26
Bloc de
remplissage
