1. Consignes de sécurité
Les tubes thermoioniques sont des cônes en
verre à paroi mince sous vide. Manipulez-les
avec précaution : risque d'implosion !

N'exposez pas le tube à des charges méca-
niques.

N'exposez pas les câbles de connexion à
des charges de traction.

Le tube n'a le droit d'être utilisé que dans le
support pour tube S (1014525).
Des tensions et des courants trop élevés ainsi
que des températures de chauffage de la ca-
thode mal réglées peuvent entraîner la destruc-
tion du tube.

Respectez les paramètres de service indi-
qués.

Pour les connexions, utilisez uniquement
des câbles d'expérimentation de sécurité.

Ne procédez à des câblages que lorsque les
dispositifs d'alimentation sont éteints.

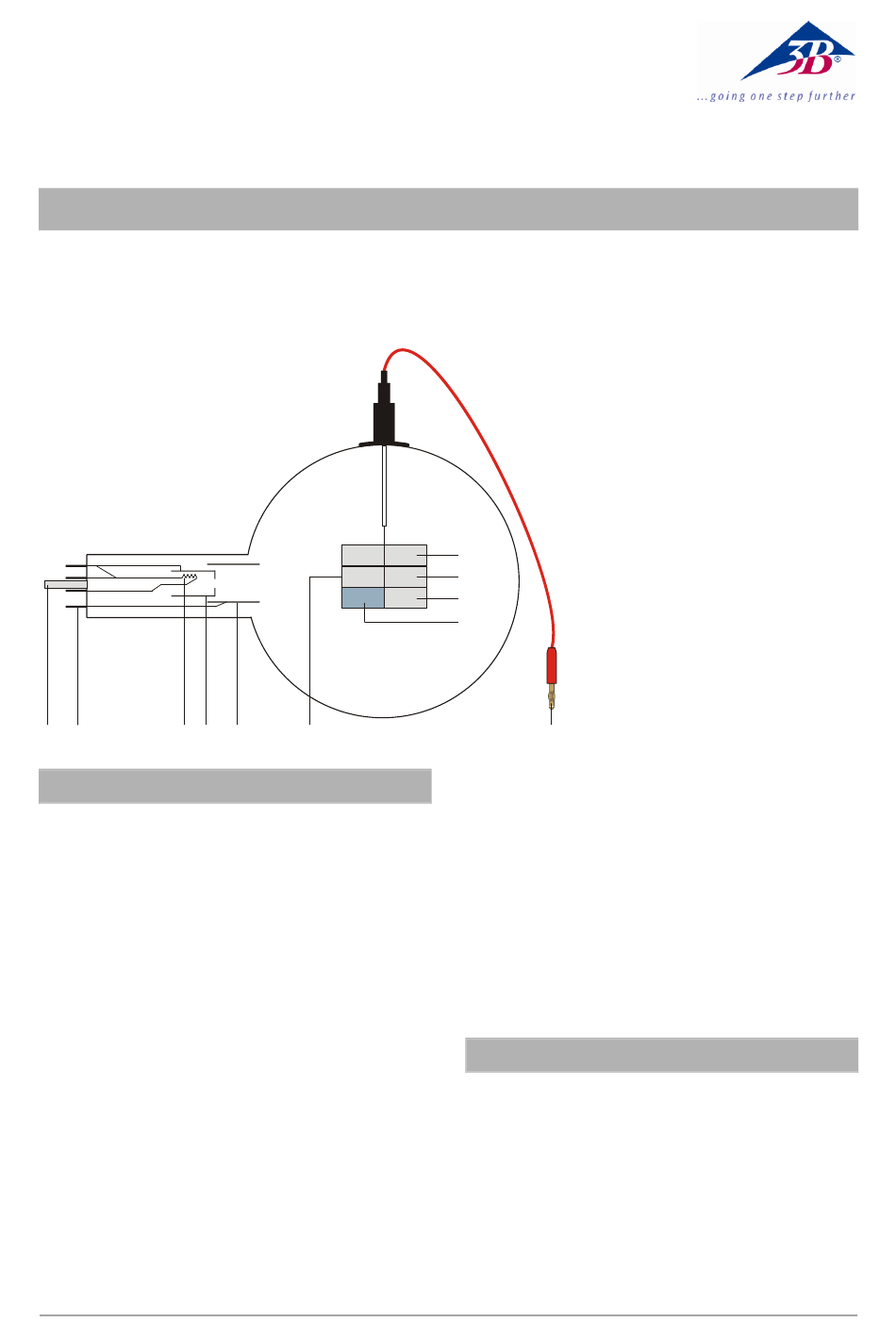

Tube luminescent S 1000615
5 6
1 Pointe
2 Contacts
3 Filament
4 Cathode
5 Anode
6 Écran luminescent avec échan-
6.1 Sulfure de zinc activé à l'argent
6.2 Oxysulfure d'yttrium activé à
6.1
6.3 Sulfure de zinc activé à l'argent
6.2
6.3
6.4 Comme 6.3, mais recouvert de
6.4
7 Fiche de 4 mm pour la con-
7

Ne montez et ne démontez le tube que lors-
que les dispositifs
éteints.
Pendant l'utilisation du tube, son col chauffe.

Au besoin, laissez refroidir le tube avant de
le démonter.
Le respect de la directive CE sur la compatibilité
électromagnétique est uniquement garanti avec
les alimentations recommandées.
2. Description
Le tube luminescent permet de démontrer la
luminescence des différents échantillons par
excitation par bombardement d'électrons (lumi-
nescence cathodique) ou par rayonnement UV
(photoluminescence).
Le tube luminescent est un tube à vide poussé à
canon électronique, constitué d'un filament
chauffant en tungstène pur placé dans une
« boîte cathodique » pourvue d'une ouverture et
1
tillons lumineux
l'europium
et au cobalt
graphite à l'arrière, pour retenir
le rayonnement thermique
nexion de l'écran luminescent
d'alimentation sont
