3 Montage et installation [Expert]

3 Montage et installation [Expert]
AVIS
Dégâts matériels dus à des températures élevées !
Le groupe de robinetterie doit être installé à une distance suffisante du champ de capteur car le
fluide solaire à proximité du capteur peut être très chaud. Pour protéger le vase d'expansion, un
vase monté en série peut être nécessaire.
Pas compris dans le volume de
livraison !
2013/02

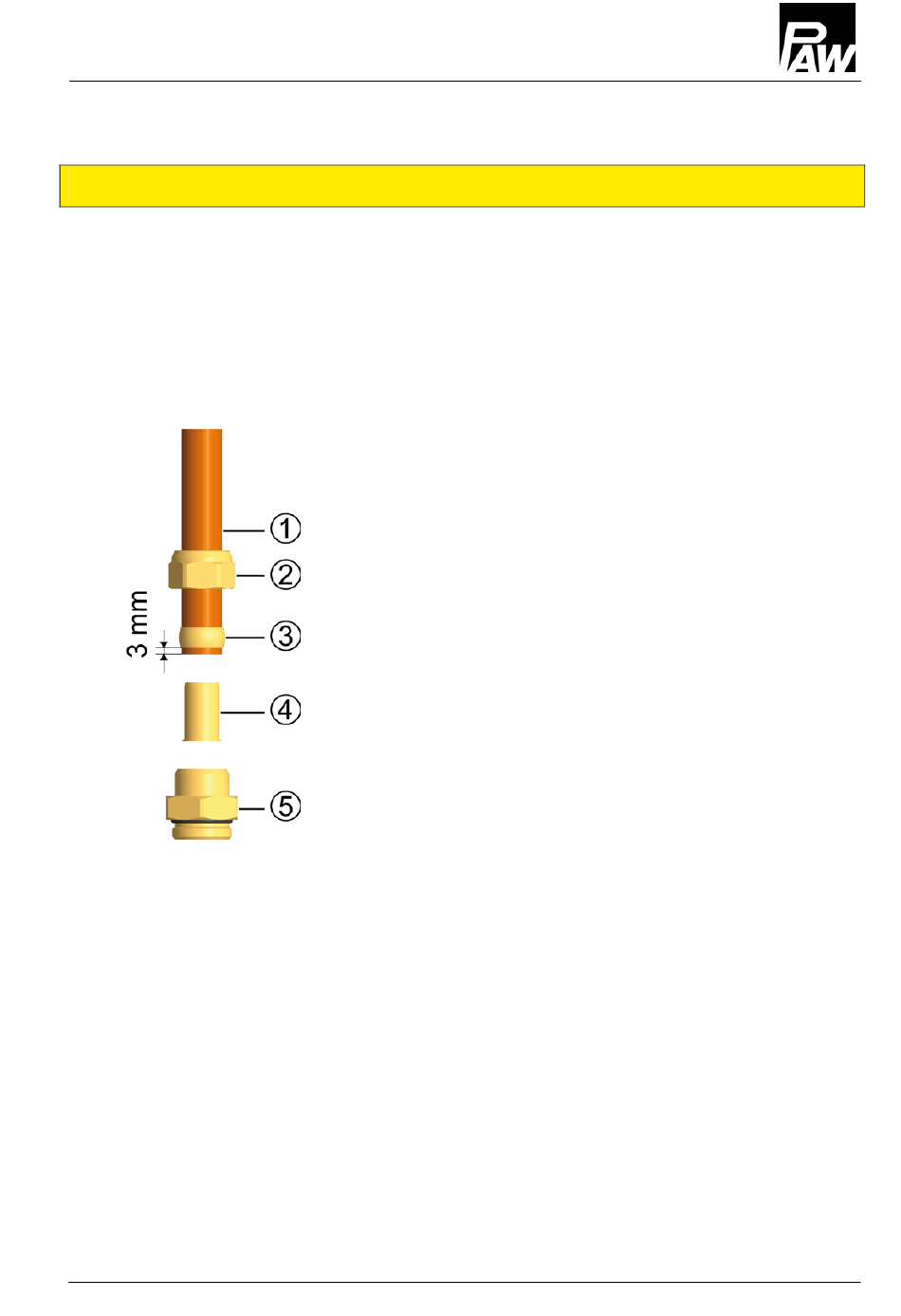

Accessoires : raccords à bague coupante
1. Enfilez premièrement l'écrou-raccord ②, puis la bague
coupante en laiton ③ sur le tube de cuivre ①.
Afin de garantir un exercice de forces et une
étanchéité fiables, le tube doit dépasser la bague
coupante d'au moins 3 mm.
2. Introduisez la douille de support ④ dans le tube de
cuivre.
3. Insérez le tube de cuivre avec les composants
assemblés (②, ③ et ④) le plus loin possible dans le
corps du raccord à bague coupante ⑤.
4. Serrez l'écrou-raccord ② provisoirement à la main.
5. Serrez à fond l'écrou-raccord ② d'un tour entier.
Pour éviter l'endommagement du joint, veillez à ce que
le boîtier du vissage à bague coupante ⑤ ne tourne
pas.
9960791-mub-fr – V07 7
