Ce chapitre décrit les opérations à effectuer pour préparer l'onduleur à son utilisation.
ATTENTION: pour votre sécurité et celle de votre produit, il est recommandé de suivre scrupuleusement les
indications reportées ci-après.
AVANT D'EFFECTUER LA SEQUENCE D'OPÉRATIONS SUIVANTES,
S'ASSURER QUE L'ONDULEUR EST COMPLETEMENT ARRETE ET
DEBRANCHE DU RESEAU ÉLECTRIQUE OU DE TOUTE AUTRE CHARGE
Une fois déballé, l'onduleur est prêt à être installé.
R
ACCORDEMENTS
L'ONDULEUR DEQUATEC NE DOIT PAS FONCTIONNER SANS BRANCHEMENT A LA TERRE.
Avertissement: Si les indications de neutre (N) et de phase (F) relatives aux fiches et aux prises sont
respectées, l'onduleur ne modifie pas le régime de neutre de l'installation. La résistance sur le raccordement de
neutre est inférieure à 0,1 ohm.
Un disjoncteur différentiel placé en amont intervient également pour une panne qui se produit en aval de
l'onduleur. La sensibilité de cet interrupteur doit tenir compte du courant dispersé de l'onduleur (qui est de 3
mA environ) et de celui de la charge qui s'ajoutent sur le conducteur de terre de l'onduleur.
Le régime de neutre n'est modifié qu'en présence d'un transformateur d'isolement ou lorsque l'onduleur
fonctionne avec le neutre sectionné en amont.
Quoi qu'il en soit, éviter de brancher le neutre de sortie à celui d'entrée ou de terre car cette opération
pourrait endommager l'onduleur.
Pour effectuer les raccordements du secteur et de la charge, suivre les indications reportées ci-dessous:
1) Installer en amont de l'appareil un disjoncteur magnétothermique courbe D.

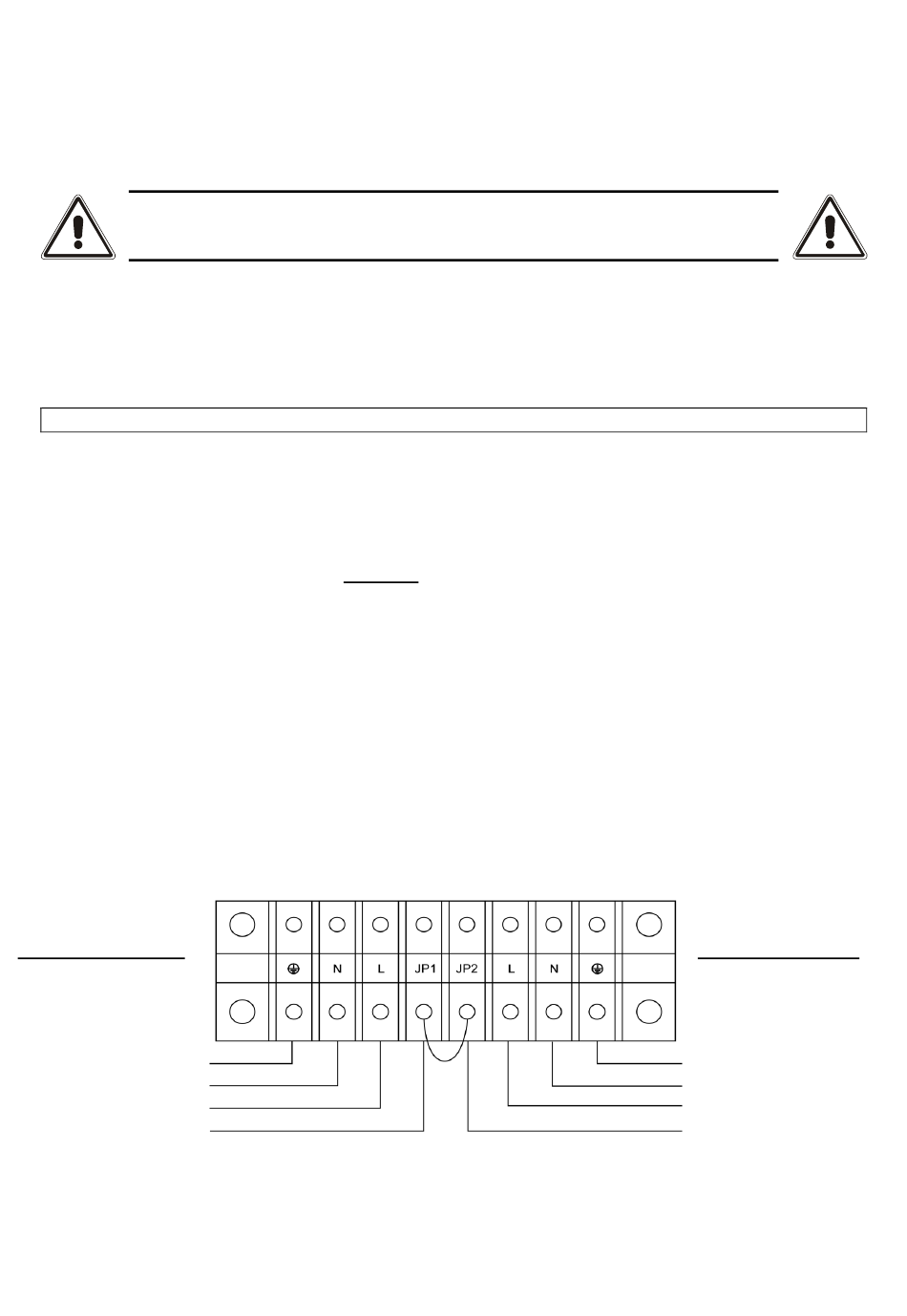

2) Les bornes à utiliser pour le raccordement des lignes d'entrée et de sortie sont situées à l'arrière de
l'onduleur (en bas). Retirer les 4 vis de la plaque du bas afin d'accéder au bornier entrée/sortie de
l'appareil (voir figure ci-dessous).
ENTREE ONDULEUR
TERRE
NEUTRE ENTREE
PHASE ENTREE
JP1
12000
A
SORTIE ONDULEUR
TERRE
NEUTRE SORTIE
PHASE SORTIE
JP2
DEQUATEC 10
