CMV-2
Menu de diagnostic - page 1
Voir la Fig. 17 a la page 44
Capteur O2 mV
Diff T. Chauff.
% O2
% CO2 1000 mbar (Uniquement pour les versions équipées d'un capteur de CO
% CO2 1022 mbar (Uniquement pour les versions équipées d'un capteur de CO
Tampon [bar]
% O2
%CO2
Débit (ml/min.)
Temp. Systéme
PBI-Dansensor A/S

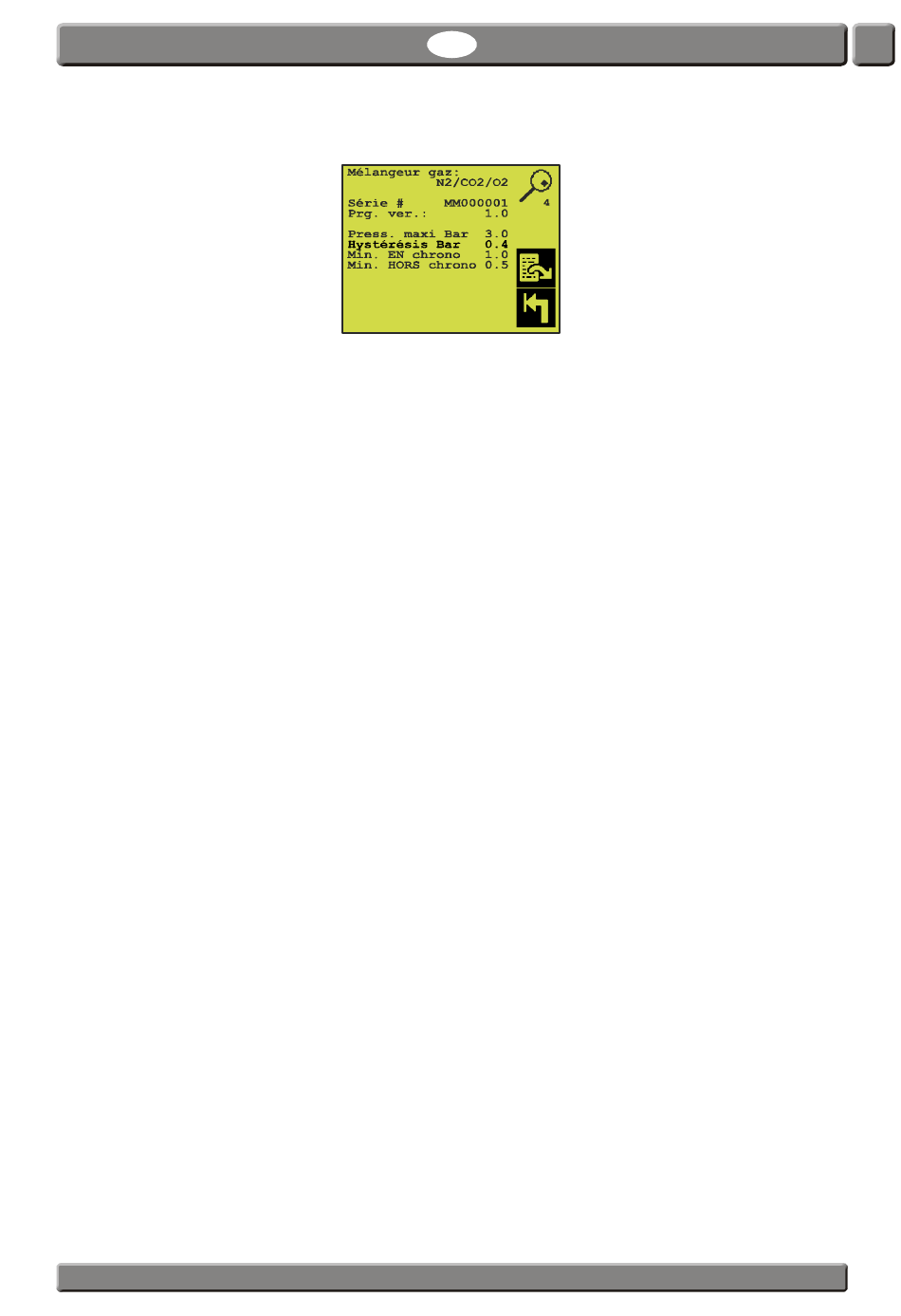

Fig. 20. Menu de diagnostic - page 4
Cette page s'affiche uniquement si un MAP Mix 8000
(mélangeur électronique de gaz) est raccordé.
Affichage de la valeur FME la plus récente. Est rafraîchie après chaque cycle. Est
rafraîchie environ une fois par seconde lors des mesures de test.
Ecart actuel de température pour le circuit de chauffage du capteur de O
Différence de température max. permise pour le circuit de chauffage : +/-10 °C.
Valeur FME du cycle le plus récent convertie en % de O
synchronisation avec la FME.
Capteur de CO , sortie de 1 000 mbar convertie en % de CO
2
Le capteur de CO est sensible à la pression. Par conséquent, la pression absolue
2
dans le capteur doit être connue. La ligne inférieure indique la mesure du capteur de
CO à la pression actuelle (dans ce cas 1 022 mbar).
2
La ligne supérieure indique la mesure du capteur de CO
de 1 000 mbar.
Pression dans le réservoir tampon. (Uniquement lorsque l'option tampon est
installée).
Concentration d'oxygène dans le réservoir tampon. (Uniquement lorsque l'option
tampon est installée).
Concentration de CO dans le réservoir tampon. (Uniquement lorsque l'option
2
tampon est installée).
Débit du capteur. Il indiquera un débit de 0 en conditions normales de
fonctionnement, car le débit n'est présent dans le capteur que lors de l'évacuation
et de l'injection.
Remarque : Lors de mesures de test, le débit doit être d'environ 75 ml/min.
Température dans le module d'analyse. Si la température dépasse 60 °C, le CMV-2
devient passif, indiquant une panne du système. Si la température augmente de
manière excessive, le filtre à poussière est peut-être encrassé.
COPYRIGHT ©
FR Manuel de l'utilisateur
.
2
. Est rafraîchie en
2
)
2
.
2
)
2
convertie en une pression
2
