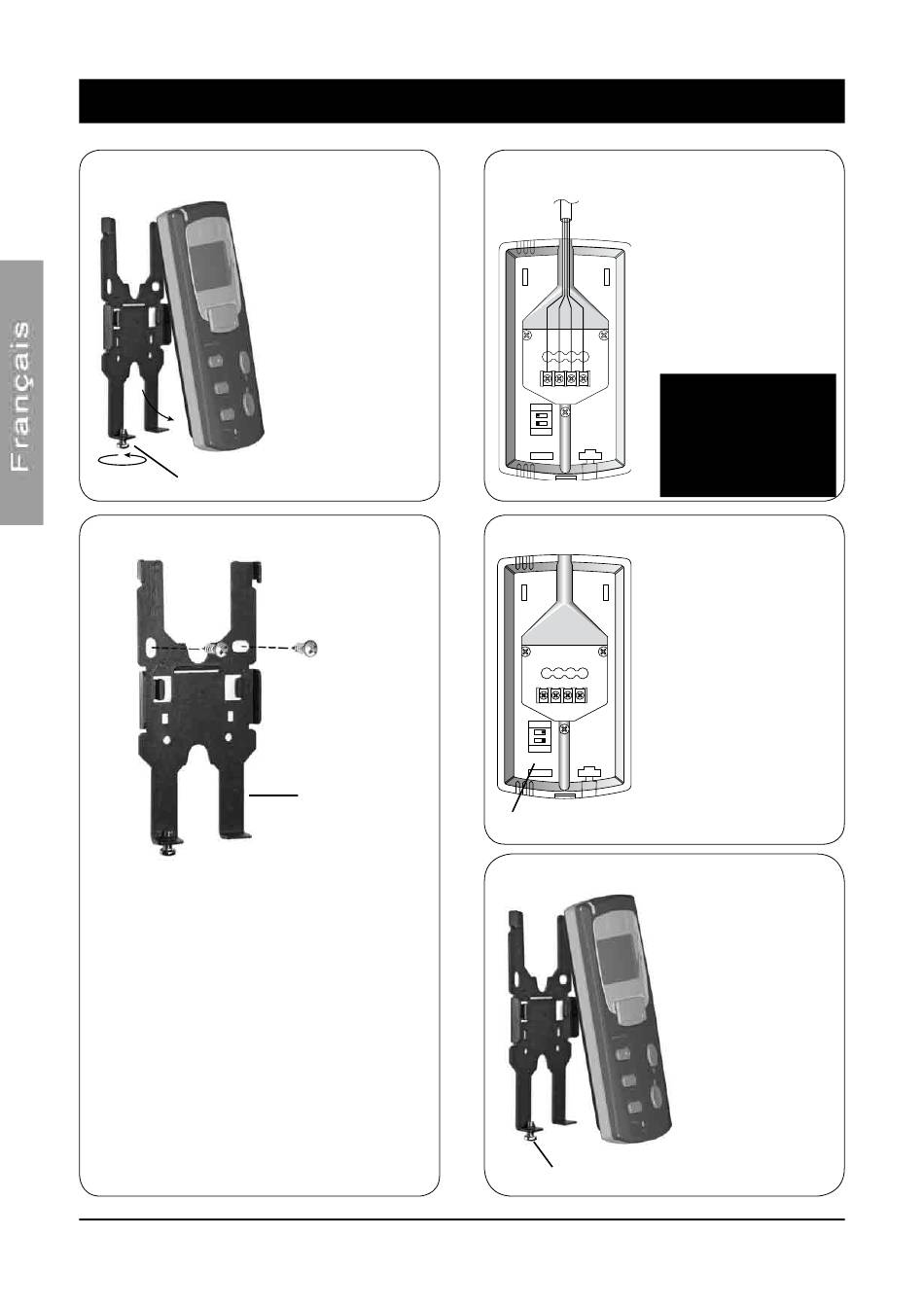

4 - Installation de la commande RCL
étape 1
Dévisser la vis inférieure de
Désolidariser la platine
Vis inférieure
étape 2
Montage de la platine :
Vissez la platine avec des vis à têtes rondes de préférence
aux caractéristiques détaillées ci-dessous :
- longueur minimum 15 mm,
- diamètre de la tête maxi 7 mm,
- diamètre maxi du filetage 3,5 mm,
- dépassement de la tête 3,5 mm.
la commande RCL.
support de la commande
RCL à l'aide d'un tournevis
plat.
Platine support
étape 3
TB1TB2TB3TB4
J1
0
1
0 1
J2
étape 4
TB1
TB2 TB3 TB4
J1
0
1
0 1
J2
Dips J1 et J2 de paramétrages
étape 5
Vis inférieure
6
Raccorder électriquement les
bornes de la commande RCL
au régulateur FCC, la borne
1 du connecteur bleu à la
borne repéré TB1, les autres
bornes se suivent.
Utiliser un câble de type
SYT1 AWG 26 à AWG 22
comportant des fils de 0,4
à 0 , 6 5 d e d i a m è t r e e n
fil torsadé avec écran. Le
diamètre extérieur du câble ne
devant pas excéder 5,5 mm de
diamètre.
Attention !
Ne jamais faire arriver
le fil d'alimentation par
dessous.
N e j a m a i s c h a n g e r
l ' e m p l a c e m e n t
d u
connecteur bleu avec les
sorties sur le côté.
Régler les dips repérés J1 et
J2 suivant votre configuration
(2 tubes, 4 tubes, etc.) et les
modes qui sont accessibles.
Pour choisir les réglages
nécessaires reportez vous à
la page 3 de ce manuel.
Débrancher la commande
RCL du régulateur FCC.
Attendre 2mn après l'extinction
complète de l'afficheur.
Rebrancher la commande
RCL au régulateur FCC.
Remettre par emboîtement la
commande RCL sur sa platine
support.
Revissez la vis inférieure
de manière à ce que la
commande RCL ne bouge
pas sur son support.
Vous pouvez maintenant
utiliser la commande RCL
après raccordement de
l'alimentation électrique sur
le ventilo-convecteur.
