Installation De Porte / Suppression; Retrait Du Ventilateur / Installation - Pacific energy A Série Installation Et Mode D'emploi

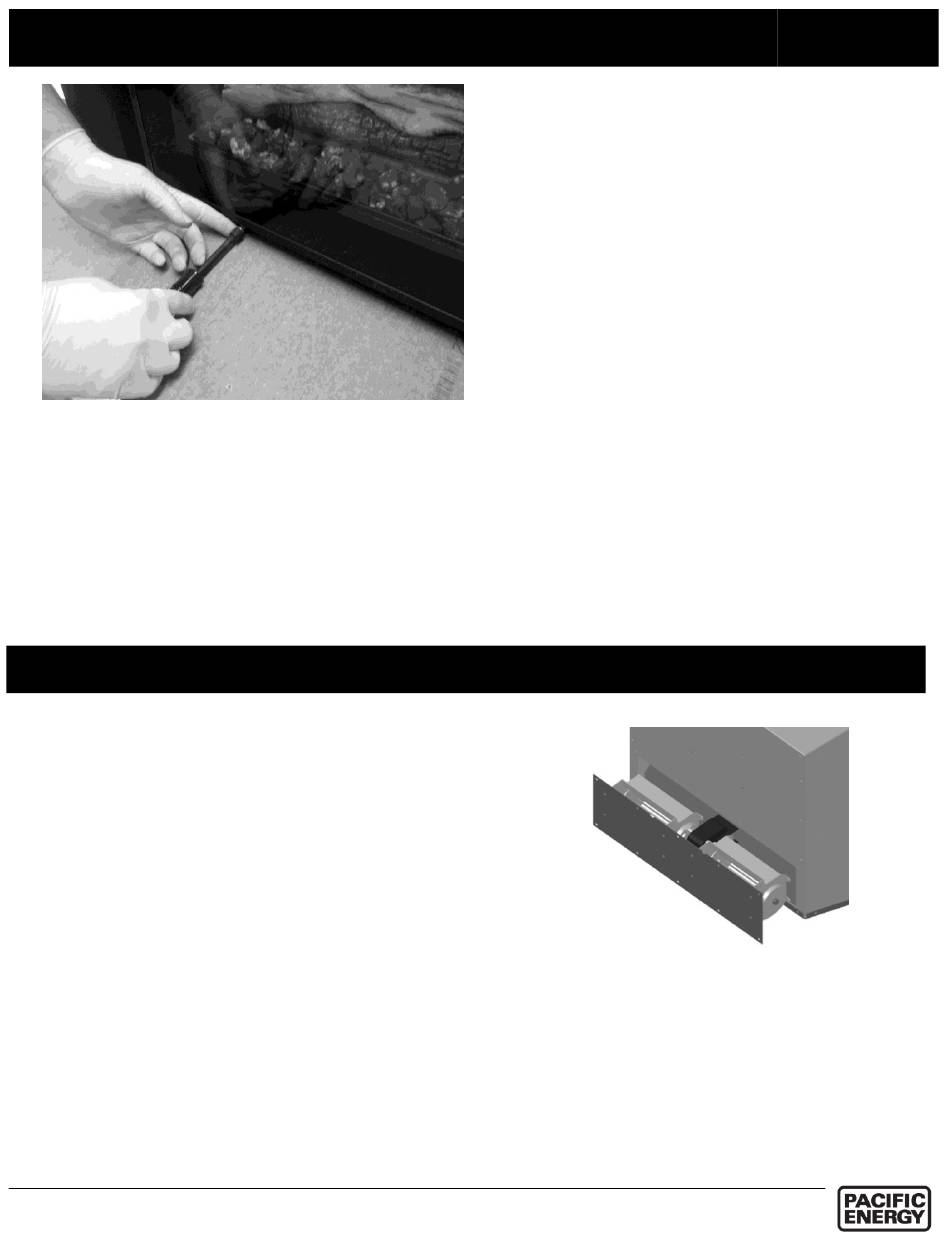

Figure 25: Door
NOTE: Dans le cas où le verre se brise la
porte doit être remplacée.
Voir la liste des pièces de rechange avec le
numéro de pièce approprié.
Enlèvement
1. Tirer la cheminée encastrable hors de la cavité de
cheminée préexistante jusqu'à ce que vous ayez accès
au panneau d'accès du ventilateur à l'arrière de la
cheminée. Figure 26
2. Retirer les vis du panneau d'accès et tirer le
ventilateur de l'unité, vous devrez débrancher les fils de
ventilateur avant de pouvoir le supprimer
complètement.
Installation
1. Connecter le câblage d'attiser et l'insérer dans la cheminée par l'arrière de l'appareil.
2. Insérer toutes les vis dans le panneau d'accès au ventilateur pour le fixer à l'unité.
3. Poussez la cheminée insert de gaz dans la cavité du foyer.
Installation de la porte / Suppression

Retrait du ventilateur / Installation

Installation
1. Positionner la porte de sorte que le support
supérieur des portes soit positionné au-dessus
du rebord sur le dessus de la boîte à feu.
2. Abaissez le bord inférieur de la porte et le
fixer avec 1/4 "vis au bras de décharge
d'explosion comme le montre la figure 25.
Enlèvement
1. Localiser et retirer les deux vis "1/4 de
fixation du bas de la porte comme on le voit
dans la figure 25.
2. Inclinez le bas de la porte loin de l'appareil
et enlevez le couvercle.
23
INSTALER
INFORMATION
Figure 26: Fan Access Panel
