I-VICFLEX.AB6-FRE / Raccords de sprinkleurs Victaulic

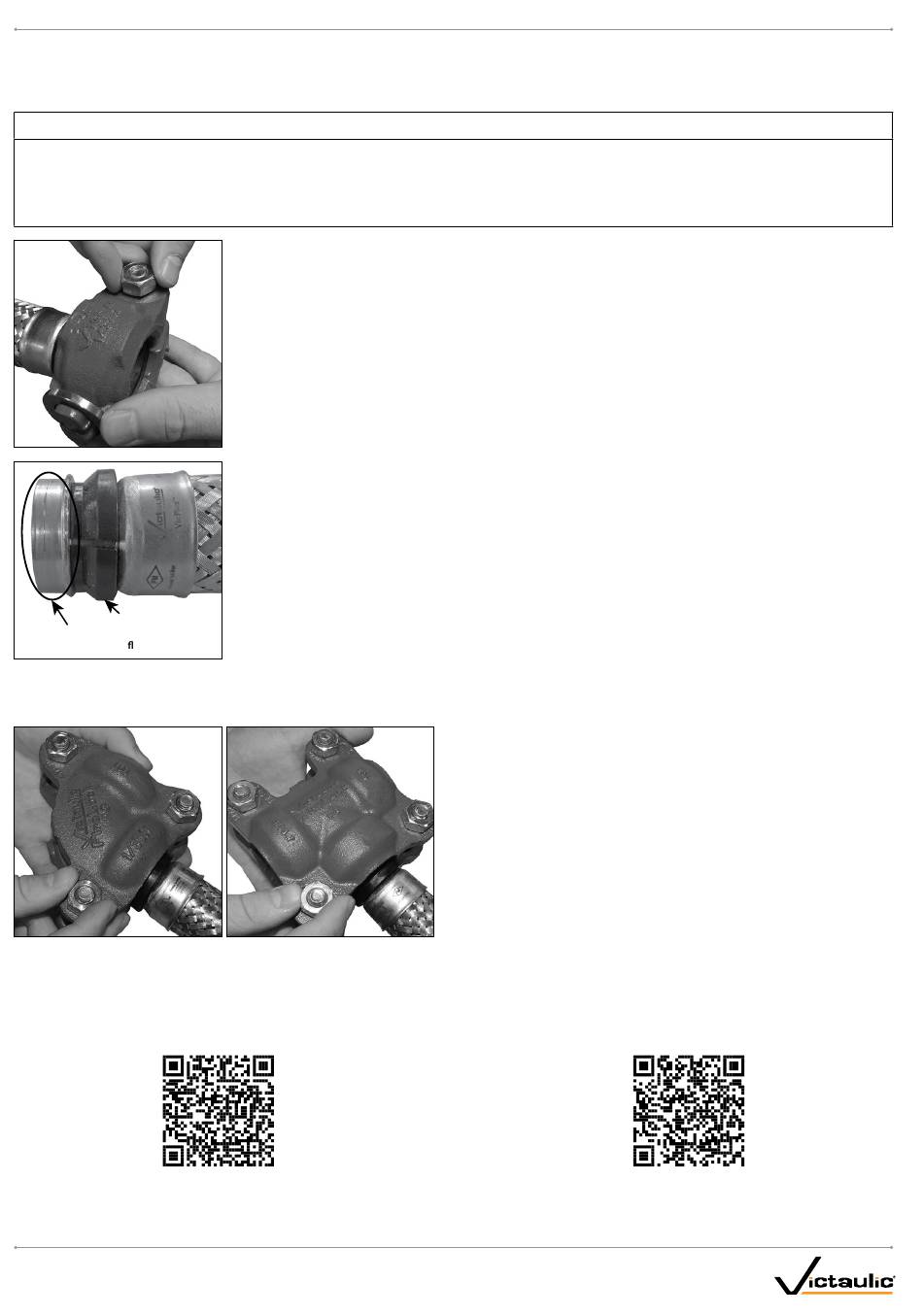

INSTRUCTIONS POUR LA MISE EN SERVICE D'UN COUDE 90° N° 101 VICTAULIC
D'UN RACCORD EN TÉ DROIT N° 102 INSTALLATION-READY
(RACCORDEMENT IGS 1 POUCE/DN25)
• La procédure suivante s'applique uniquement aux coudes 90° n° 101 de 1 pouce/DN25 et aux tés droits n° 102 (raccordement IGS).
• Les coudes 90° n° 101 et les tés droits n° 102 ne sont pas livrés pré-assemblés aux flexibles Série AH2-CC.
• Il n'est pas nécessaire que les éléments n° 101 ou 102 soient complètement désassemblés lors du montage initial sur l'extrémité d'arrivée
du flexible Série AH2-CC.
Entretoise
Examiner l'extrémité
d'arrivée du exible
4.
Desserrer et retirer la visserie sur le côté du coude 90° n° 101 ou du té droit n° 102 conçus pour être raccordés à l'entrée du flexible Série AH2-CC.
N° 101
6.
Consulter les instructions d'installation l-101/103 ou l-102/104 pour connaître la séquence de serrage requise. REMARQUE : pendant le serrage,
vérifier que l'extrémité d'arrivée du flexible Série AH2-CC est bien droite et alignée avec l'ouverture du coude 90° n° 101 ou du té droit n° 102.
Il est possible d'accéder aux instructions d'installation l-101/103 ou l-102/104 et de les télécharger via le code QR ci-dessous. Ces instructions
contiennent aussi des instructions de remontage importantes et il est conseillé de les consulter chaque fois qu'un coude 90° n° 101 ou un té
droit n° 102 est déposé de la tuyauterie de sprinkleur et réutilisé.
Via le code QR, accéder aux instructions
d'installation complètes I-101/103 sur le site Victaulic.com
I-VICFLEX.AB6-FRE_8
IMPORTANT
1.
Desserrer l'écrou du collier Style 108. Retirer le collier Style 108 de l'extrémité du flexible Série AH2-CC.
2.
Examiner l'extrémité d'arrivée du flexible Série AH2-CC pour vérifier la présence de dommages (bosselures,
bords écrasés, etc.). En cas de dommages, remplacer le flexible par un flexible Série AH2-CC neuf fourni
par Victaulic.
3.
Vérifier la position de l'entretoise sur l'extrémité d'arrivée du flexible Série AH2-CC, comme illustré
à gauche.
N° 102
VicFlex
/ Instructions d'installation
®
™
™
AVEC UN FLEXIBLE SÉRIE AH2-CC
5.
Insérer l'extrémité d'arrivée du flexible Série AH2-CC sur le coude 90°
n° 101 ou sur le té droit n° 102. Vérifier que le joint est complètement
calé dans le logement de joint de chaque segment et que les talons
de segments s'enclenchent avec l'entretoise à l'extrémité d'arrivée
du flexible Série AH2-CC.
5a. Remonter les deux boulons et les écrous retirés au point 4.
REMARQUE : vérifier que le collet oblong de chaque boulon est bien
en place dans les trous pour les boulons. NE PAS serrer complètement
les écrous. Prévoir un interstice par rapport aux patins pour pouvoir
mettre le raccord en place. Aligner les écrous avec le haut de chaque
boulon pour obtenir l'interstice voulu. Prendre garde lors de la
manipulation de l'ensemble raccord/flexible (le raccord pourrait ne pas
être solidement fixé à l'extrémité d'arrivée du flexible Série AH2-CC).
Via le code QR, accéder aux instructions
d'installation complètes I-102/104 sur le site Victaulic.com
FIRELOCK
™
OU
®
REV_H
