2.2.16. Installation at Partially Protected Exteriors
Instructions d'installation: Ce combi peut être installé dans des extérieurs
partiellement protégés. Un endroit partiellement protégé signifie que le
combi est situé dans des endroits sans exposition directe aux facteurs
atmosphériques et aux précipitations (pluie, neige, etc.).
Protection contre le gel: l'appareil Combi est équipé d'un système qui
empêche le gel en activant automatiquement la pompe et la chaudière
lorsque l'eau interne est inférieure à 5° C.
La fonction de protection contre le gel dépend uniquement des conditions
données ci-dessous:
- Si le combi est correctement connecté aux sources de gaz et d'électricité;
- Si le combi est alimenté à partir de sources de gaz et d'électricité (si
l'interrupteur principal est ouvert) de manière fixe;
- Si le Combi n'est pas en panne, faute d'allumage;
- Afin de maintenir la circulation de l'eau de l'installation, les vannes
d'installation et les vannes de radiateur situées sous le combi doivent être
ouvertes.
Dans ces conditions, le combi est protégé contre le gel jusqu'à une
température ambiante de -5° C.
Température minimale -5 °C. Si le combi est installé dans un environnement
où la température est inférieure à -5 ° C et que l'alimentation en gaz est
interrompue ou tombe en panne en raison d'un défaut d'allumage, le système
de protection contre le gel ne doit pas être activé et le gel / la défaillance
doit se produire dans le réfrigérateur. dispositif. Suivez les instructions pour
prévenir les risques de gel:
- Circuit de chauage, en antigel (appareils de chauage spéciaux), une bonne
marque du fabricant d'antigel est scrupuleusement respectée, afin de
respecter les taux et la température minimale désirée pour être conservée
dans la protection contre le gel avec l'appareil.
Les matériaux utilisés pour la fabrication du combi sont résistants aux
liquides antigel à base de glycol et de propylène. Suivez les avertissements
de la société fournisseur concernant leur vie et les éventuelles cessions.
La protection antigel du combi n'est garantie que dans les conditions
suivantes:
Les dommages résultant du non-respect des problèmes mentionnés ci-
dessus et de l'interruption de l'alimentation en électricité sont exclus de la
validité de la garantie.
Si l'appareil combiné est installé à des endroits où la température est
inférieure à 0 °C (pour l'eau du robinet et pour le radiateur), l'installation du
radiateur et les conduites d'eau du robinet doivent être isolés.
2.2.17. Connections electriques
La sécurité électrique du combiné doit être réalisée si elle est complètement
raccordée à une installation de mise à la terre ecace conforme aux instructions
de sécurité en vigueur. Aucune mise à la terre ne doit être eectuée à partir
de la ligne neutre de la prise pour les endroits sans mise à la terre! Il est
dangereux et inacceptable d'utiliser des tuyaux de raccordement de gaz et
d'eau pour la mise à la terre.
WARMHAUS A.Ş. ne peut être tenu pour responsable des dommages
et pertes occasionnés à des personnes ou à des produits et résultant
de la non-fourniture du raccordement à la terre du combi et non
fournis par un électricien compétent conformément aux directives et
aux normes en vigueur.
Assurez-vous également que l'installation électrique est conforme à la puissance
maximale à fournir, comme indiqué sur l'étiquette des spécications techniques
du combi. Le Combi est fourni avec des câbles spéciaux de source d'alimentation
warmhaus.com
de type "X". "Warmhaus combi a un niveau de protection IPX5D. Le câble
d'alimentation doit être connecté en utilisant la connexion à la terre et les pôles
LN dans un réseau 230 V +% 10; -% 15 50Hz, un sectionneur multipolaire de la
troisième catégorie de haute tension doit être Demander le service après-vente
Warmhaus agréé pour le remplacement du câble.
Le câble d'alimentation doit suivre l'itinéraire défini. Si les fusibles de la
carte de réglage sont remplacés, veuillez utiliser des fusibles de type 2A
ou 3,15A. Pour alimenter l'appareil à partir du réseau électrique général,
il est interdit d'utiliser un adaptateur, des prises multiples et des rallonges.
2.2.18. Commandes facultatives: thermostat d'ambiance, capteur de
température extérieure et autres
Les appareils de contrôle du thermostat Piece, du capteur de température
extérieure, etc. doivent être connectés aux appareils Warmhaus combi par
le personnel de service autorisé; si les connexions sont eectuées par des
personnes non autorisées, la garantie combi sera nulle.
Les dispositifs de contrôle du thermostat d'ambiance, du capteur
de température extérieure, etc. sont fournis en tant qu'accessoires
en option pour les dispositifs combinés Warmhaus et ils doivent
être approuvés par Warmhaus.
Veuillez suivre les instructions de l'utilisateur pour l'emplacement du capteur
de température extérieure.
Ce capteur peut être directement connecté à l'installation électrique du combi
et réduit automatiquement la température maximale de l'eau de retour dans
l'installation lorsque la température extérieure augmente, ce qui permet
de fonctionner en fonction des changements de température extérieure
envoyés à l'installation de radiateur. La sonde de température extérieure
est activée lorsqu'elle est connectée indépendamment de la typologie de
thermostat d'ambiance utilisée et fonctionne comme des thermostats
d'ambiance. La relation entre la température d'entrée de l'installation et la
température extérieure est définie selon les courbes du diagramme à partir
de la position du bouton situé sur le panneau du combi (ou sur le panneau
de commande s'il est connecté au combi (Figure 44).
La connexion électrique du capteur de température extérieure doit être
établie sur une carte électronique combinée et sur les connecteurs 5 et 6
(Figure 29).
CAPTEUR
TEMP EXTÉRIEUR
B
BLANC
ORANGE
AVERTISSEMENT: ENLEVEZ LE FIL DE PONT DU THERMOSTAT / TIMER DE LA SALLE
THERMINAL
B
QUAND LA MINUTERIE OU L'OPENTHERME RACCORDENT LA CHAUDIÈRE!

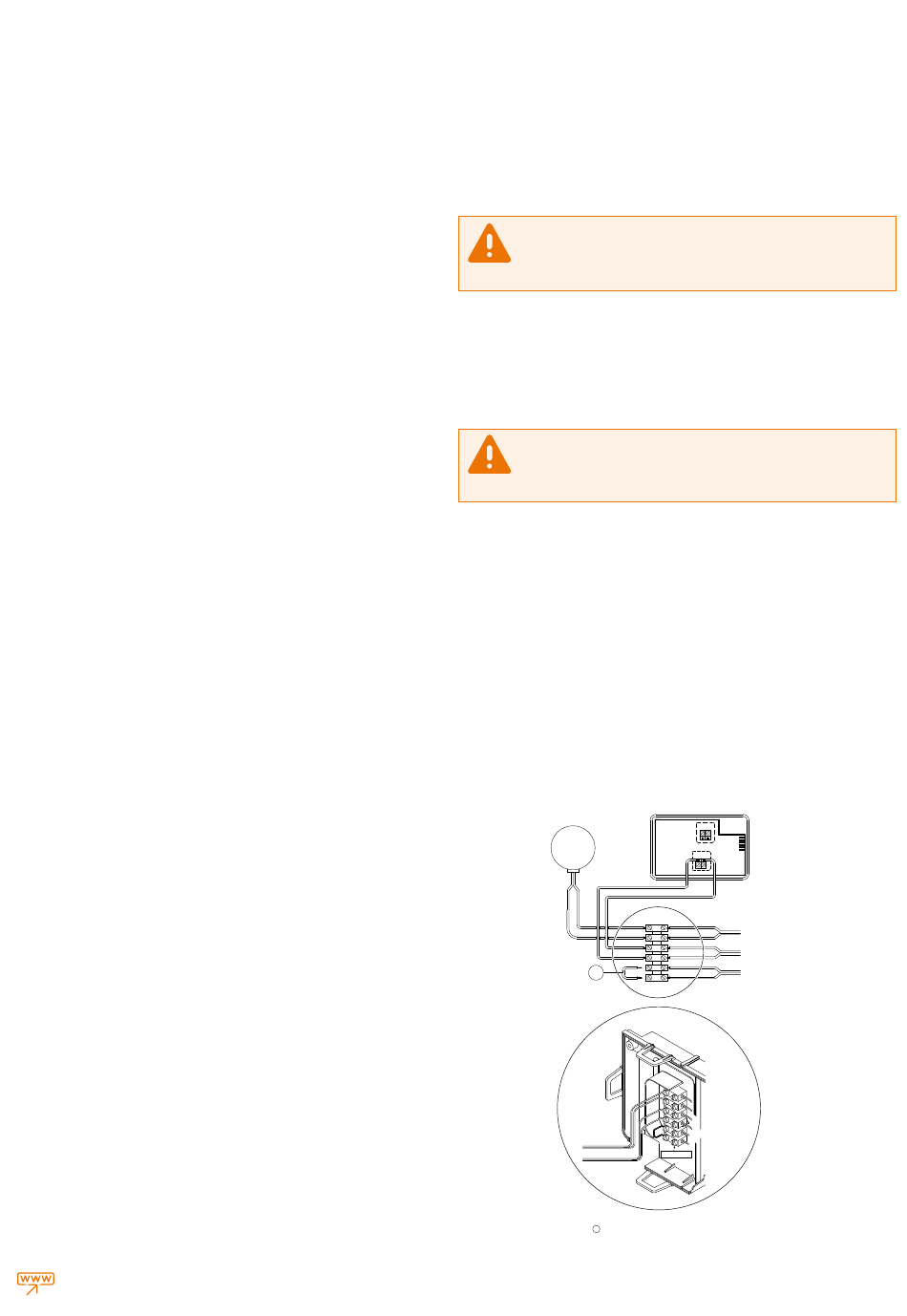

Figure 29 Combi room thermostat and Outside Temperature Sensor connections
G S M
OPENTHERM
24V AC
CONNEXION
A
BLANC
PCB
TEMP EXTÉRIEUR
BLANC
CONNEXION DE CAPTEUR
ORANGE
PCB
OPENTHERM
ORANGE
CONNEXION
VERT
PCB
PONT THERMOSTAT
VERT
A
TO PCB
THERMINAL
15
