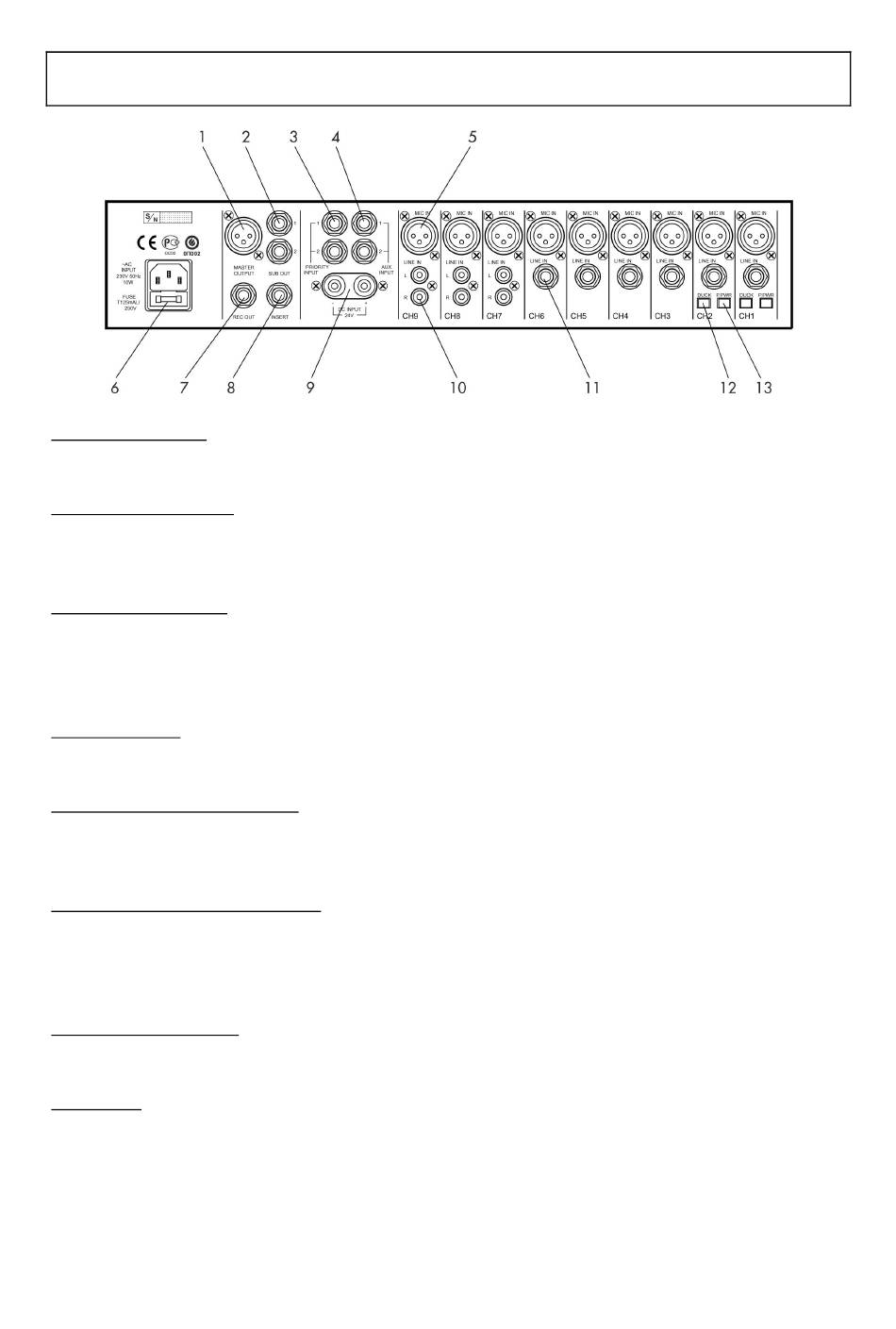

FAÇADE ARRIERE
1 Sorties générale
C'est une prise XLR symétrique à laquelle peut être branchée les amplificateurs de puissance.
2 Sorties secondaires
Ce sont des prises Jack asymétrique auxquelles peuvent être branchées des amplificateurs de
puissance avec un réglage différent.
3 Entrées prioritaires
Ces prises doivent être connectées à la sortie d'un carillon, d'une sirène ou d'un lecteur
numérique par exemple. Le signal d'entrée de celui-ci active automatiquement le circuit
coupant le son des autres entrées sauf celui du canal 1 également prioritaire.
4 Entrées AUX
Ces entrées sont asymétrique à niveau ligne sur Jack.
5 Entrées micro (canal 1 à 9)
Ces connecteurs sont de type XLR auxquels on peut connecter des micros (1 : Masse, 2 : point
chaud, 3 : point froid). L'impédance est de 50 Ω à 600 Ω.
6 Prise secteur et fusible secteur
Cette prise est branchée au cordon d'alimentation secteur.
Si ce fusible fond, remplacer le avec le même type de fusible. S'ils fondent continuellement,
arrêtez de le remplacer et renseignez vous auprès d'un personnel qualifié.
7 Prise enregistrement
Cette prise jack sort le signal avant les réglages généraux de sortie (master)
8 Insertion
Ces prises jack sont placées juste avant la sortie principale. Ce sont des prises asymétriques,
avec pointe= sortie, anneau= entrée, Corps= masse. Elle permettent d'utiliser des appareil
d'effet sonore tel qu' un égaliseur, un limiteur compresseur, etc....
Niveau nominal d'entrée et de sortie : 0 dB.
