Tenir compte des points suivants :
• Les lois, normes et directives en vigueur.
• Les règles de l'art au moment de l'installation.
• La notice d'utilisation de l'appareil.
• Une notice d'utilisation ne peut donner que des consignes de nature générale. Elles doivent être
interprétées dans le contexte d'une installation spécifique.
L'appareil est prévu exclusivement pour une utilisation conforme à sa destination. Toute intervention
ou modification par l'utilisateur est interdite ! Ne pas l'utiliser en liaison avec d'autres appareils dont
le fonctionnement pourrait mettre en danger les personnes, les animaux ou les biens.
3. Caractéristiques techniques
Caractéristiques générales
Fréquence d'émission
Alimentation électrique
Capacité des bornes
Sortie
Température ambiante
Température de stockage
Spécification d'essai
Conformité
Degré de protection
Portée dans les bâtiments
Maçonnerie
20m, à travers 3 parois maximum
Béton armé
10m, à travers 1 paroi/plafond au maximum
Placoplâtre / Bois
30m, à travers 5 parois maximum
Remarque: La portée entre l'émetteur et le récepteur diminue à mesure que la distance augmente.
En cas de liaison à vue, la portée est d'env. 30 m dans des corridors et de 100 m dans des halls. La
portée peut être augmentée avec un répéteur
4. Installation et mise en service
4.1 Consignes de sécurité
L'installation et la mise en service doivent être effectuées uniquement par des électriciens
professionnels autorisés. Il est nécessaire de mettre l'installation électrique hors tension avant de
raccorder l'appareil au réseau (230V~/50Hz). Se conformer à la législation et aux normes en
vigueur dans le pays où l'appareil est utilisé.
4.2 Installation
• Ne JAMAIS monter le récepteur dans un boîtier en métal ou à proximité immédiate d'objets
métalliques de grande taille.
• Pour un mur, le montage doit utiliser une boîte d'encastrement de 40mm minimum de profondeur.
• Un montage à proximité du sol ou sur le sol est déconseillé
4.3 Mise en service
• Mettre l'installation électrique sous tension après la pose.
• Programmer l'émetteur sur le récepteur (voir point 5).
TOC1102NUe_0612
868,3 MHZ
230V~ / 50 Hz
2
1,5
max rigide
max 1100VA résistif
400W incandescent
360W inductif
de -10° C à + 45° C
de -20° C à +60° C
IEC 60669-2-1
CE
IP 30
0
5. Programmation
Pour la programmation, le récepteur doit être connecté au réseau d'alimentation. La programmation
est conservée pendant une panne de courant.
Un petit tournevis isolé sera utilisé sur la tranche pour la manipulation des boutons-poussoirs LRN
ou CLR.
5.1 Mode programmation ou effacement des émetteurs
Attention! En mode d'apprentissage, un émetteur ne doit pas être éloigné de plus de 5 m
du récepteur, car ce dernier a dans ce mode une portée limitée !
Pour rentrer en mode de programmation, appuyez brièvement (environ 0,5s) sur la touche LRN. Ce
mode est confirmé par le basculement régulier du relais de sortie et de sa charge.
a) Pour associer un émetteur, appuyer sur l'interrupteur voulu ou actionner la touche LRN du
capteur de fenêtre souhaité. Le récepteur acquittera sa mémorisation en maintenant ON/10020002
ou OFF/10020018, le relais pendant 4 secondes. Dès que le basculement du relais redémarre, un
autre émetteur peut être associé ou effacé.
b) Pour supprimer un émetteur, appuyer sur l'interrupteur voulu ou actionner la touche LRN du
capteur de fenêtre souhaité. Le récepteur acquittera sa suppression en maintenant OFF/10020002
ou ON/10020018 Ie relais pendant 4 secondes. Dès que le basculement du relais redémarre, un
autre émetteur peut être associé ou effacé.
Pour sortie du mode de programmation, appuyez brièvement (environ 0,5s) sur la touche LRN. La
sortie est confirmée par l'arrêt du basculement régulier du relais de sortie et de sa charge.
Remarques :
– Aucun émetteur n'est programmé dans l'état de livraison du récepteur.
–
Jusqu'à
30
émetteurs
attribués à chaque récepteur.
– Si la mémoire est pleine, le récepteur quitte le mode de programmation lors d'une tentative
d'association supplémentaire.
– Les émetteurs sont alternativement programmés ou effacés en cas de plusieurs activations!
– En l'absence d'activation d'une touche, le mode apprentissage se termine au bout de 30 s.
5.2 Effacement de tous les émetteurs programmés
Appuyez environ 2s sur la touche CLR. L'effacement est confirmé par le basculement régulier du
relais de sortie et de sa charge. Le récepteur se retrouve automatiquement en mode de
programmation.
Pour sortir du mode de programmation, appuyez brièvement (environ 0,5s) sur la touche LRN. La
sortie est confirmée par l'arrêt du basculement régulier du relais de sortie et de sa charge.
2/4
TOC1102NUe_0612

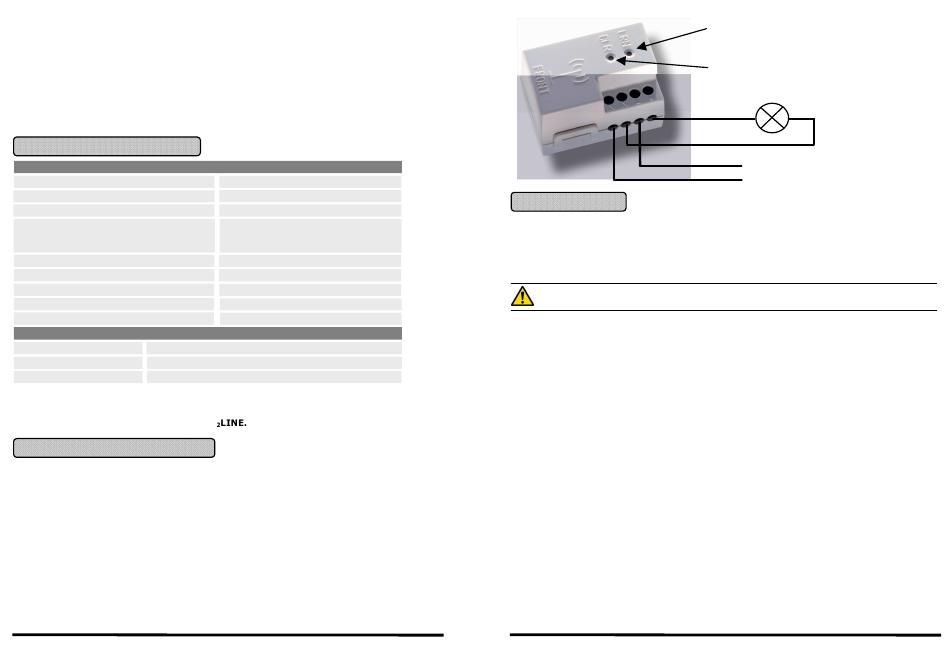

Touche LRN
Touche CLR
CHARGE
L
Raccordement au réseau
N
230V~ / 50 Hz
interrupteurs
ou
2
capteurs
de
fenêtres
peuvent
être
3/4
