ANTENNES ET CÂBLES
Les antennes magnétiques doivent être posées à l'horizontales et
dégagées de tout obstacle à 180° vers le ciel, sur la tour de
navigation (surface métallique).
Les antennes GPS et Iridium peuvent être côte à côte. Il est interdit
de les peindre ou de les intégrer dans la carrosserie.
- Brancher le câble GPS à l'antenne GPS et faire venir la connectique
au niveau du support.
- Faire venir la connectique Iridium au niveau du support.
Il est très important de mettre une gaine thermo-rétractable à
chaque raccord antenne/câble. Avant de faire chauffer la gaine,
s'assurer que les connecteurs soient correctement verrouillés.
Une fois le New Iritrack installé :
✓ La visibilité sur l'écran (Iritrack ou déport) doit être totale
✓ La visibilité sur les boutons (Iritrack ou déport) doit être totale
✓ L'accès aux boutons doit être total (Iritrack ou déport)
Si la configuration de votre véhicule ne permet pas le
114/126, avenue d'Alfortville – 94600 CHOISY LE ROI – France
respect des critères de conformité, l'installation devra se
faire par le biais du boitier déport (voir ci-après).
S.A.S. au capital de 236 400€ - Code TVA FR 26 334 306 172 – Code APE 6130 Z - SIREN 334 306 172 00084 –
RC 334 306 172 www.marlink.com - services.events@marlink.com
✓ Bouton visible et accessible
✓ Ecran visible
- Pas de visibilité sur le flash (notification/Appel PC Course via la LED)
- Accès aux boutons difficile en cas de chute sur le côte de l'installation
- Nous recommandons un positionnement horizontal de l'Iritrack
(45° max), pour dégager les antennes internes (haut du boitier)

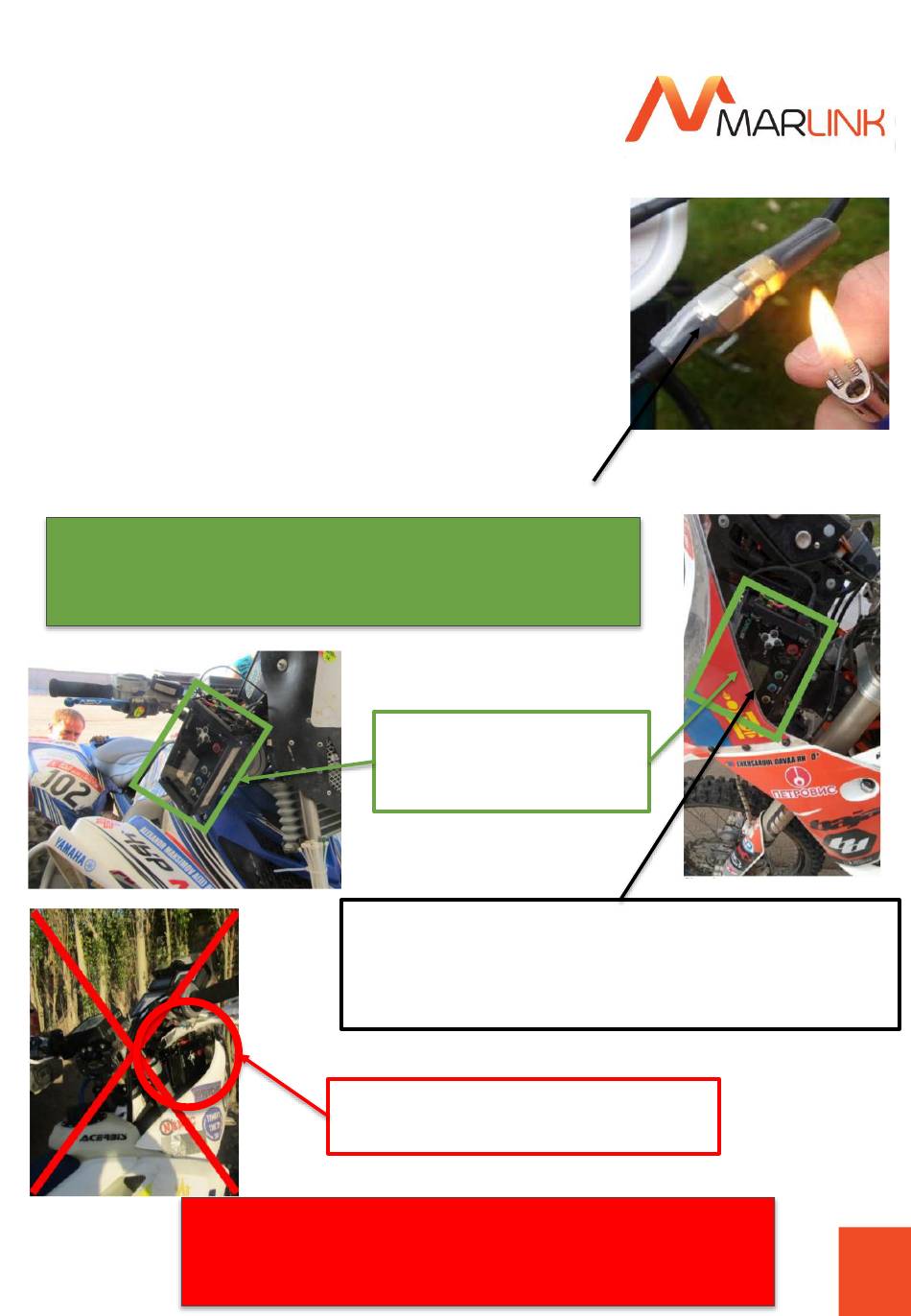

Montage non conforme :
X Bouton/Ecran masqué et non accessible
