6 Installation du FLUXUS F808
6.5.3.2
Câble de capteurs avec gaine en acier inoxydable et extrémités dénudées
Attention !
Observez les "Consignes de sécurité pour une utilisation en atmosphère explosible" (voir le docu-
ment SIFLUXUS).
• Retirez le bouchon à droite pour le raccordement du câble de capteurs (voir Fig. 6.10).
• Faites passer le câble de capteurs dans le boîtier de jonction.
• Fixez le câble de capteurs en serrant le presse-étoupe.
• Raccordez le câble de capteurs aux bornes du boîtier de jonction (voir Fig. 6.10 et Tab. 6.5).

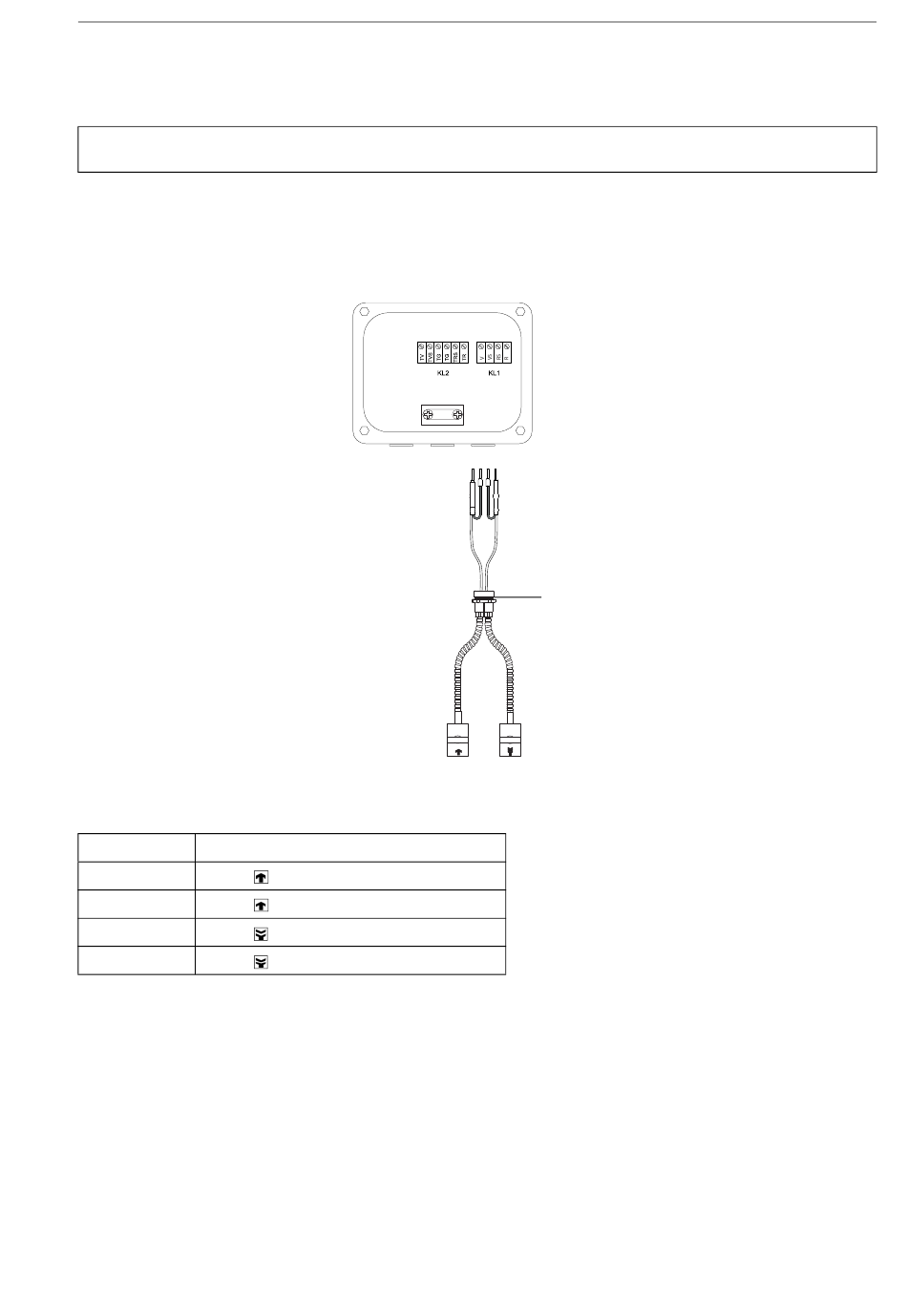

Fig. 6.10 : Raccordement du câble de capteurs avec gaine en acier inoxydable et extrémités dénudées
Tab. 6.5 : Brochage (boîtier de jonction, KL1)
borne
raccordement (câble de capteurs)
V
capteur
VS
capteur
RS
capteur
R
capteur
UMFLUXUS_F808_809V1-2FR, 2018-03-15
(câble brun, marqué blanc)
(câble rouge)
(câble rouge)
(câble brun)
presse-étoupe
FLUXUS F808, F809
33
