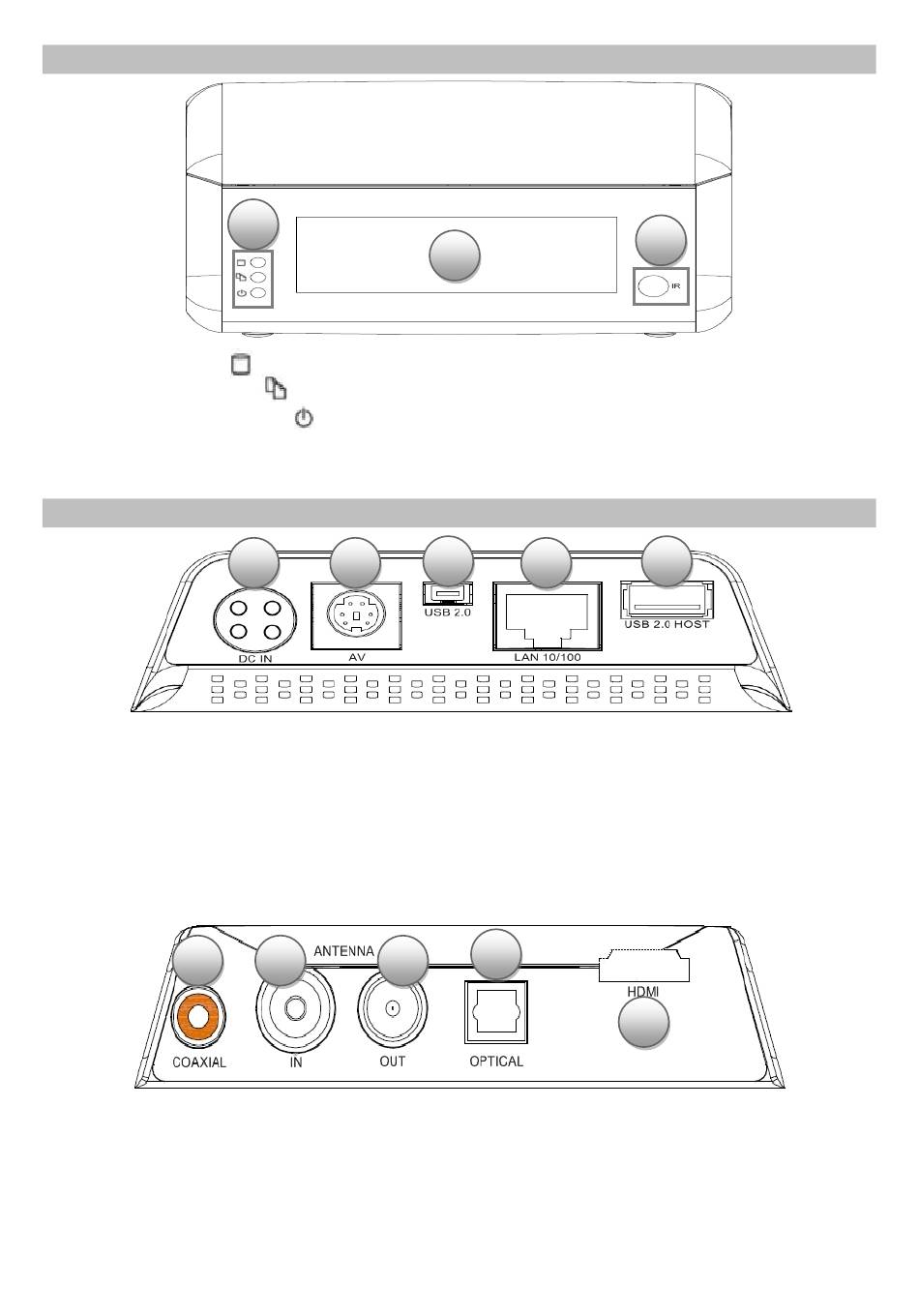

Face Avant
1. LED "HDD"
LED "RECORD"
LED "STANDBY"
2. AFFICHAGE VFD : Affiche les informations à l'écran (temps, menu...)
3. IR : Pour recevoir le signal de la télécommande
Face Arrière
1. DC IN : Pour connecter l'adaptateur de courant
2. AV : Permet de connecter le câble AV (de la DivaBox à votre TV)
3. USB : Permet de connecter la DivaBox directement au PC ou MAC
4. LAN 10/100 : Permet de connecter un câble réseau
5. USB HOST : Permet de lire le contenu de vos périphériques USB (clés USB, Disques
durs externes...)
1
1. COAXIAL : Pour connecter un câble S-PDIF coaxial
2. ANTENNA IN : Pour connecter un câble antenne de la prise murale à la DivaBox
3. ANTENNA OUT : Pour connecter un câble antenne de la DivaBox à la TV
4. OPTICAL : Pour connecter un câble S-PDIF optique
5. HDMI OUT : Pour connecter le câble HDMI à votre TV
Guide d'installation rapide
1
: Clignote pour signaler une activité sur la cartouche DivaBox
: Clignote pour signaler un enregistrement
: Pour signaler l'état du produit (Allumé/Éteint)
1
2
2
3
2
3
4
4
DivaBox
3
5
5
© Storex 2009
