La Figure 2 montre le schéma des éléments du KES.
Voici une description de ses éléments:
Bouton de programmation : Une pression courte sur ce bouton place le
dispositif en mode de programmation, et la LED associée (2) s'allume en
rouge. Si ce bouton est maintenu appuyé lors de la connexion de la tension
de BUS, le dispositif se met en mode sûr.
Base connexion des tores (4): Le connecteur à vis, sur lequel se
connecteront les sondes du compteur d'énergie, devra s'insérer à cet endroit
(voir Figure 3). Il faudra connecter une sonde de mesure par ligne électrique
à mesurer. Ainsi, les deux câbles de chaque sonde de mesure s'introduiront
dans les deux points de connexion d'une des entrées. Par exemple, s'il est
souhaité effectuer des mesures sur les trois canaux (A, B et C) du KES, il
faudra connecter une sonde sur les points de connexion 1 et 2 (associés au
canal A avec le programme d'application monophasée), une autre sonde
connectée sur les points 3 et 4 (canal B), et une troisième sonde sur les
points 5 et 6 (canal C). Dans le cas de la version triphasée, chaque sonde
sera utilisée à la mesure d'une des trois phases de l'installation.
Note: Le sens de connexion du câble de la sonde sur le canal n'a pas d'importance.
C'est-à-dire, pour le canal A par exemple, il est possible de connecter un des câbles de
la sonde sur le point 1 et l'autre sur le point 2, ou inversement.
http://www.zennio.fr

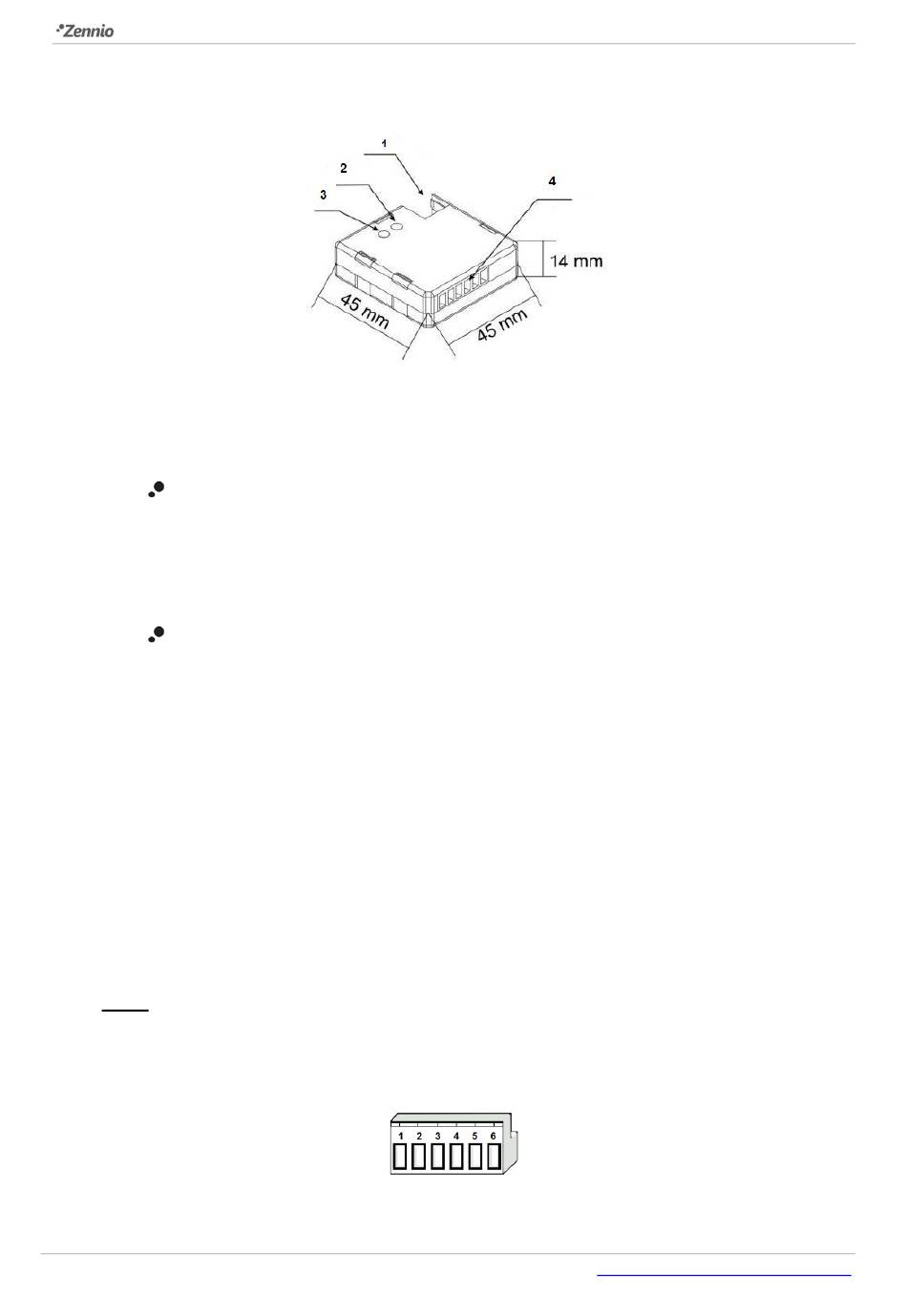

Figure 2. KES. Schéma des éléments.
Figure 3. Connecteur des sondes de mesure.
Support technique:
KES 1xThree-Phase
1.- Connexion KNX
2- LED de programmation
3- LED de programmation
4- Base connexion des tores
