1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
• Dopo l'installazione della caldaia, informare l'utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
• L'installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
• Un'errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell'installazione e nell'uso e comunque per inosservanza delle
istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l'apparecchio dalla rete di alimentazione agendo sull'interruttore dell'impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell'apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L'eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell'apparecchio.
• Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell'imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D'USO
2.1 Presentazione
CIPREA D 24 AS è un generatore termico per riscaldamento e produzione di acqua cal-
da sanitaria ad alto rendimento funzionante a gas naturale, dotato di bruciatore atmosfe-
rico ad accensione elettronica, camera stagna a ventilazione forzata, sistema di controllo
a microprocessore, destinata all'installazione in interno o esterno in luogo parzialmente
protetto (secondo EN 297/A6) per temperature fino a -5°C.

2.2 Pannello comandi

Pannello
5 1
11 3

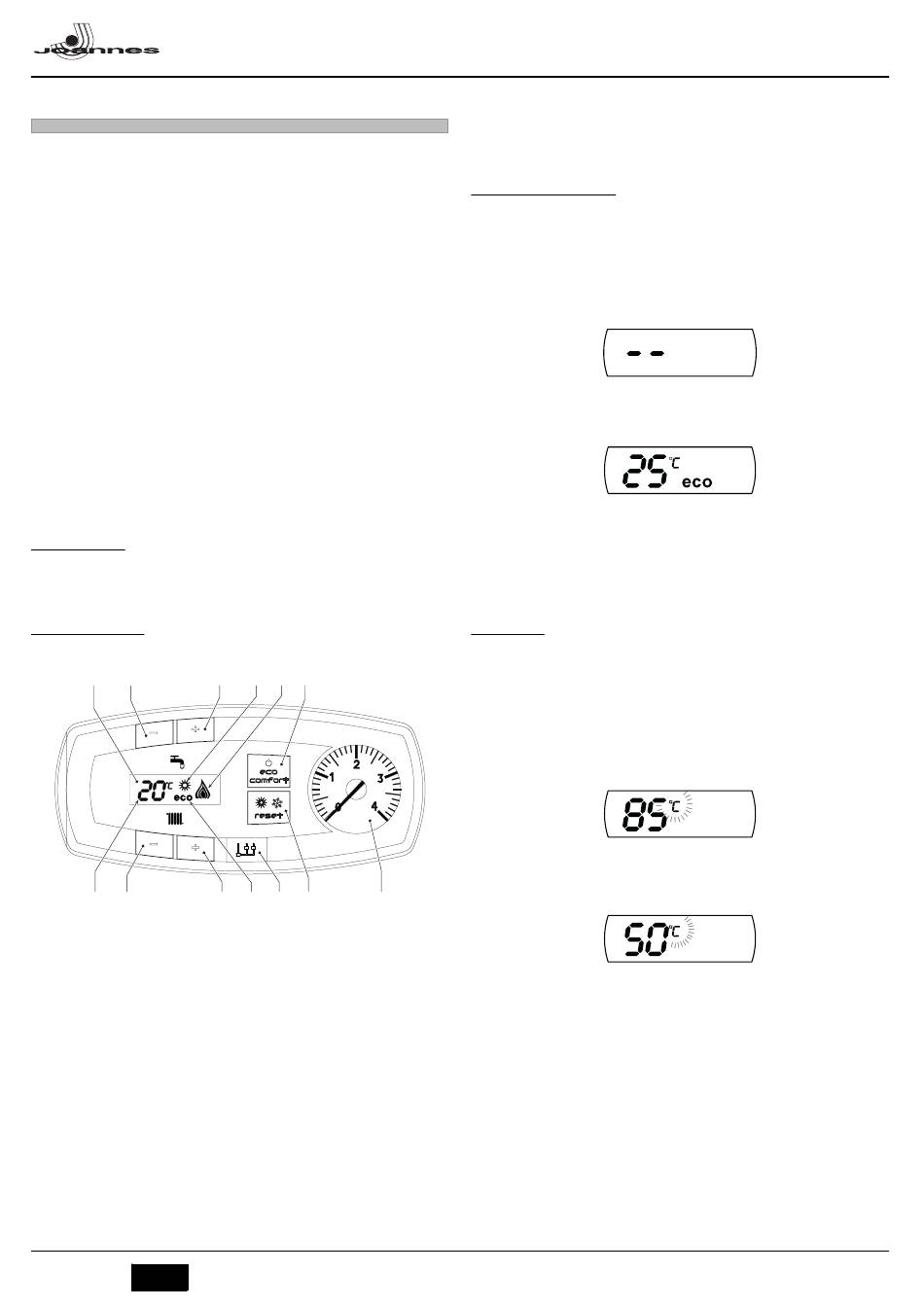

fig. 1 - Pannello di controllo
Legenda pannello fig. 1
1 Tasto decremento impostazione temperatura acqua calda sanitaria
2 Tasto incremento impostazione temperatura acqua calda sanitaria
3 Tasto decremento impostazione temperatura impianto riscaldamento
4 Tasto incremento impostazione temperatura impianto riscaldamento
5 Display
6 Tasto Ripristino - selezione modalità Estate/Inverno- Menù "Temperatura Scor-
revole"
7 Tasto selezione modalità Economy/Comfort - on/off apparecchio
10 Indicazione modalità Estate
11 Indicazione multi-funzione
12 Indicazione modalità Eco (Economy)
15 Indicazione bruciatore acceso e livello di potenza attuale (Lampeggiante du-
rante la funzione anomalia combustione)
16 Connessione Service Tool
17 Idrometro
Indicazione durante il funzionamento
Riscaldamento
Durante la richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando
Remoto), il display visualizza l'attuale temperatura della mandata riscaldamento (part.
11 - fig. 1) e durante il tempo di attesa riscaldamento la scritta "d2"
2 IT
2 10 15 7
bar
4 12 16 6 17
cod. 3541A351 - 06/2011 (Rev. 00)
Sanitario
Durante la richiesta sanitario (generata dal prelievo d'acqua calda sanitaria), il display
visualizza l'attuale temperatura d'uscita dell'acqua calda sanitaria (part. 11 - fig. 1) alter-
nata alla scritta "SA" (sanitario) e durante il tempo di attesa sanitario la scritta "d1".
Anomalia
In caso di anomalia (vedi cap. 4.4) il display visualizza il codice di guasto (part. 11 - fig. 1)
e durante i tempi di attesa di sicurezza le scritte "d3" e "d4".

2.3 Accensione e spegnimento

Collegamento alla rete elettrica
• Durante i primi 5 secondi il display visualizza la versione software della scheda.
• Aprire il rubinetto del gas a monte della caldaia.
• La caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua calda sa-
nitaria o vi sia una richiesta riscaldamento (generata dal Termostato Ambiente oppure dal
Cronocomando Remoto).
Spegnimento e accensione caldaia
Premere il tasto on/off (part. 7 - fig. 1) per 5 secondi.
fig. 2 - Spegnimento caldaia
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente. È disa-
bilitato il funzionamento sanitario e riscaldamento. Rimane attivo il sistema antigelo. Per riaccen-
dere la caldaia, premere nuovamente il tasto on/off (part. 7 fig. 1) per 5 secondi.
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua calda sani-
taria o vi sia una richiesta riscaldamento (generata dal Termostato Ambiente oppure dal Cronoco-
mando Remoto).
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo non funzio-
na. Per lunghe soste durante il periodo invernale, al fine di evitare danni dovuti al gelo,
è consigliabile scaricare tutta l'acqua della caldaia, quella sanitaria e quella dell'impian-
to; oppure scaricare solo l'acqua sanitaria e introdurre l'apposito antigelo nell'impianto
di riscaldamento, conforme a quanto prescritto alla sez. 3.3.
2.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto estate/inverno (part. 6 - fig. 1) per 2 secondi.
Il display attiva il simbolo Estate (part. 10 - fig. 1): la caldaia erogherà solo acqua sanitaria. Rima-
ne attivo il sistema antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto estate/inverno (part. 6 - fig. 1)
per 2 secondi.
Regolazione temperatura riscaldamento
Agire sui tasti riscaldamento (part. 3 e 4 - fig. 1) per variare la temperatura da un minimo di 30°C
ad un massimo di 85°C; si consiglia comunque di non far funzionare la caldaia al di sotto dei 45°C.
Regolazione temperatura sanitario
Agire sui tasti sanitario (part. 1 e 2 - fig. 1) per variare la temperatura da un minimo di 40°C ad un
massimo di 50°C.
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all'interno dei locali. Nel caso
non sia presente il termostato ambiente la caldaia provvede a mantenere l'impianto alla tempera-
tura di setpoint mandata impianto impostata.
Regolazione della temperatura ambiente (con cronocomando remoto opzionale)
Impostare tramite il cronocomando remoto la temperatura ambiente desiderata all'interno dei lo-
cali. La caldaia regolerà l'acqua impianto in funzione della temperatura ambiente richiesta. Per
quanto riguarda il funzionamento con cronocomando remoto, fare riferimento al relativo manuale
d'uso.
Selezione ECO/COMFORT
L'apparecchio è dotato di una funzione che assicura un'elevata velocità di erogazione di acqua cal-
da sanitaria e massimo comfort per l'utente. Quando il dispositivo è attivo (modalità COMFORT),
l'acqua contenuta in caldaia viene mantenuta in temperatura, permettendo quindi l'immediata di-
sponibilità di acqua calda in uscita caldaia all'apertura del rubinetto, evitando tempi di attesa.
Il dispositivo può essere disattivato dall'utente (modalità ECO) premendo, il tasto eco/comfort
(part. 7 - fig. 1). In modalità ECO il display attiva il simbolo ECO (part. 12 - fig. 1). Per attivare la
modalità COMFORT premere nuovamente il tasto eco/comfort (part. 7 - fig. 1).
CIPREA D 24 AS
fig. 3
fig. 4
fig. 5
