3 Description du produit

Le K33 circuit de chauffage est un groupe de robinetterie prémonté pour les circuits de
chauffage. Le circulateur intégré peut être isolé par les vannes à sphère et la vanne
mélangeuse ce qui permet de maintenir le circulateur sans vidange.
Le circuit de chauffage PAW est monté directement sur un collecteur modulaire PAW ou une
plaque de fixation. Le circuit de chauffage modulaire peut être monté sur collecteurs modulaires
d'autres dimensions à l'aide des filetages de raccord.

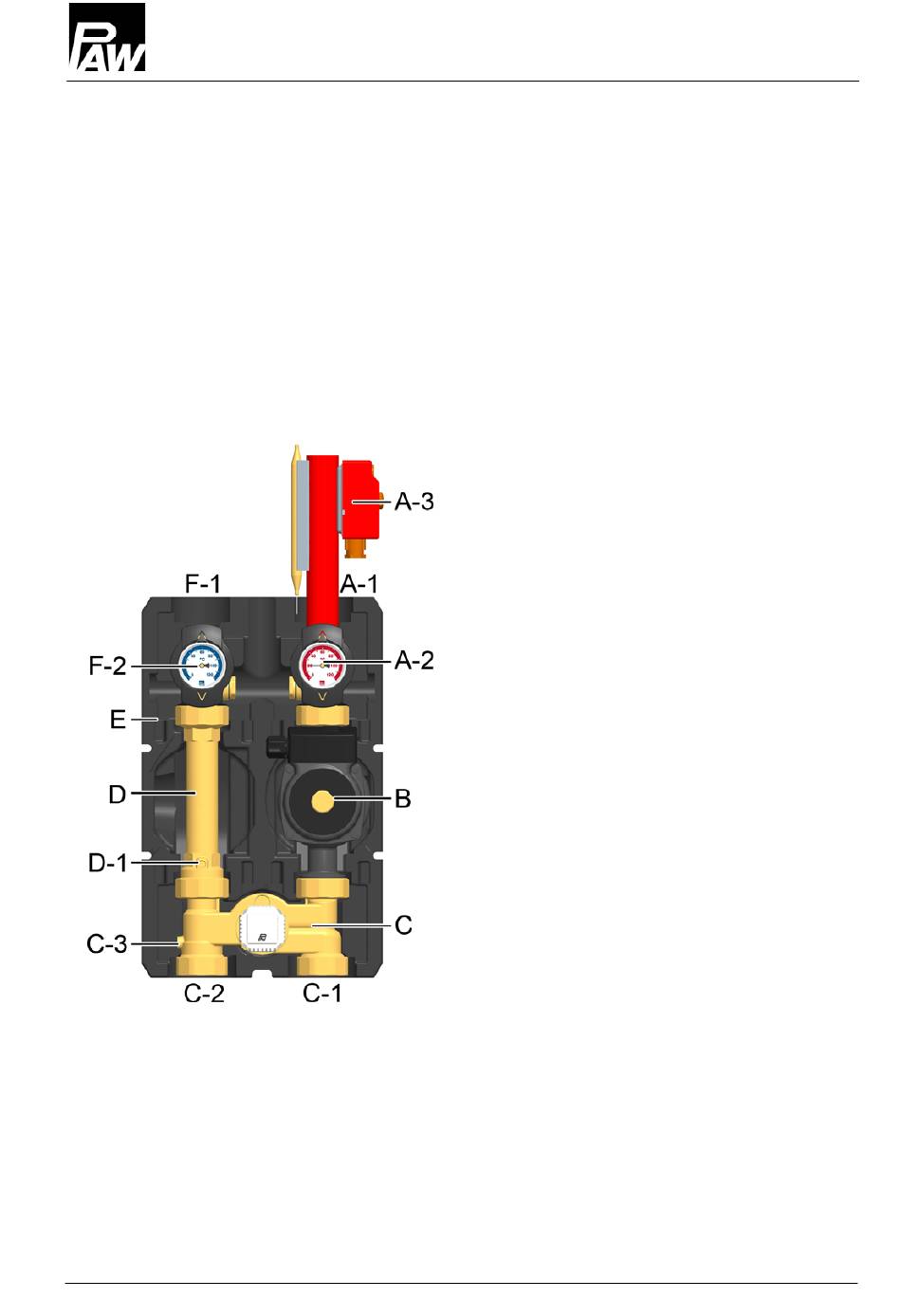

3.1 Équipement
6
A-1 Départ (circuit de consommateur)
A-2 Thermomètre en métal
avec doigt de gant immergé dans la
vanne à sphère (départ)
A-3 Thermostat et sonde d'applique,
ajustable
B Circulateur de chauffage
C Vanne mélangeuse à trois voies
avec bypass ajustable (0-50%)
C-1 Départ (producteur de chaleur)
C-2 Retour (producteur de chaleur)
C-3 Clapet anti-retour,
pouvant être ouvert
D-1 Clapet anti-thermosiphon,
pouvant être ouvert
D Tube retour
E Isolation à fonction optimisée
F-2 Thermomètre en métal
avec doigt de gant immergé dans la
vanne à sphère (retour)
F-1 Retour (circuit de consommateur)
