- Page 1 MB16A Moniteur USB portable Solution de signal hybride Guide de l’utilisateur...
- Page 2 La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré, à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit défiguré ou manquant.
-
Page 3: Table Des Matières
Table des matières Table des matières ..................iii Avertissements ................... iv Informations de sécurité ................vi Soin & Nettoyage ..................vii Takeback Services ..................viii Informations produit pour le label énergétique de l’UE ......viii Chapitre 1 : Présentation du produit Bienvenue ! ................. -
Page 4: Avertissements
Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : • Cet appareil ne doit pas causer d’interférences nuisibles, et •... -
Page 5: Déclaration De La Commission Canadienne Des Communications
Tous les produits ASUS portant le logo ENERGY STAR sont conformes à la norme ENERGY STAR, et la fonction de gestion de l’énergie est activée par défaut. Le moniteur et l’ordinateur sont automatiquement mis en veille après 10 et 30 minutes d’inactivité de l’utilisateur. Pour réveiller votre ordinateur, cliquez sur la souris ou appuyez sur n’importe quelle touche du clavier. -
Page 6: Informations De Sécurité
Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à... -
Page 7: Soin & Nettoyage
• L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des écouteurs et donc le niveau de pression acoustique. Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique, électronique ou batterie cellule contenant du mercure) ne doit pas être jeté... -
Page 8: Conventions Utilisées Dans Ce Guide
à jour de produit et logiciel. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous au site : http://www.asus.com Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été... -
Page 11: Bienvenue

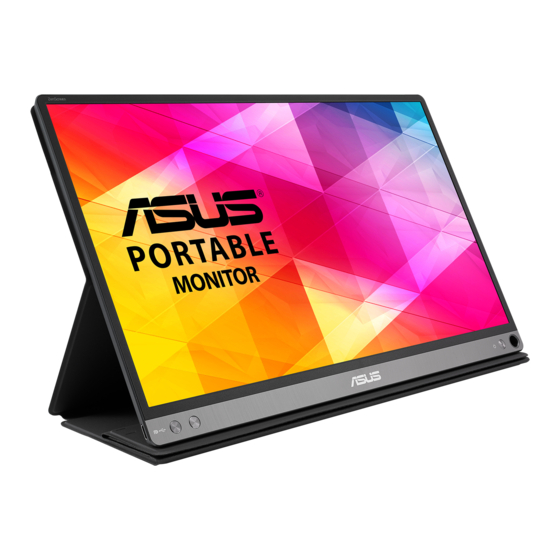

Bienvenue ! ® Merci d’avoir acheté le moniteur USB portable ASUS Le dernier moniteur portable USB ASUS offre une grande portabilité et une grande simplicité dans votre vie quotidienne, améliorant à la fois votre séance de visionnage et votre style. -
Page 12: Présentation Du Moniteur
Présentation du moniteur 1.3.1 Vue avant/latérale Menu Blue Light Filter Bouton d’alimentation/voyant d’alimentation • Pour allumer ou éteindre le moniteur. • Les couleurs du témoin d’alimentation sont indiquées dans le tableau ci-dessous. État Description Bleu Marche Orange Mode Veille Arrêt Arrêt Filtre de lumière bleue : •... - Page 13 Moniteur USB Type C ASUS MB16A...
- Page 14 Chapitre 1 : Présentation du produit...
-
Page 15: Positions Du Moniteur
Positions du moniteur Vous pouvez placer le moniteur dans les positions suivantes. Moniteur USB Type C ASUS MB16A... -
Page 16: Réglage Du Moniteur
Réglage du moniteur • Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable. • Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle. -
Page 17: Connecter Le Moniteur Usb Au Système
ASUS. Visitez le site Web ASUS pour obtenir les derniers pilotes et logiciels DisplayWidget. Mise sous tension du moniteur Appuyez sur le bouton d’alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s’allume bleu pour indiquer que le moniteur est allumé Moniteur USB Type C ASUS MB16A... -
Page 18: Annonces
Annonces Ce produit comprenant un aimant dans sa structure, il pourrait y avoir un risque potentiel d’endommager le disque dur de l’ordinateur et les objets sensibles au magnétisme. Veuillez vous assurer de ne pas empiler le produit avec l’ordinateur lorsque celui-ci est en cours d’utilisation (en mode marche ou en mode veille), sans quoi le disque dur pourrait être affecté... - Page 19 Moniteur USB Type C ASUS MB16A...
- Page 20 Chapitre 2 : Installation...
-
Page 21: Menu Osd (Affichage À L'écran)
à la barre de défilement, puis utilisez le bouton , en fonction des indicateurs sur le menu, pour effectuer vos modifications. Sélectionnez le bouton pour revenir au menu précédent ou pour accepter et revenir au menu précédent. Moniteur USB Type C ASUS MB16A... -
Page 22: Présentation Des Fonctions Osd
Cette fonction contient 8 sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode a la sélection Réinitialiser, vous permettant de conserver votre réglage ou de revenir au mode de préréglage. ASUS MB16A Splendid Mode Standard USB 1920 x 1080 @ 60Hz... -
Page 23: Filtre De Lumière Bleue
La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive pour éviter le syndrome de la vision sur ordinateur. Moniteur USB Type C ASUS MB16A... - Page 24 4:3 est disponible uniquement si la source d’entrée est au format 4:3. • VividPixel : Améliore le contour de l’image affichée et génère des images de qualité élevée sur l’écran. • ASCR : Active/désactive la fonction ASCR (ASUS Smart Contrast Ratio). Chapitre 3 : Menu OSD (affichage à l’écran)
- Page 25 Menu principal GamePlus GamePlus — Viseur GamePlus Viseur Minuterie Alignement écran (Mode d'entraînement) GamePlus — Minuterie GamePlus — Minuterie — Position Position Moniteur USB Type C ASUS MB16A...
- Page 26 • QuickFit : Vous pouvez avoir un aperçu de la mise en page du document ou de la photo directement sur l’écran sans devoir imprimer des copies de test. Alignment : Cela permet aux concepteurs et aux utilisateurs de mieux organiser le contenu et la mise en page, et d’obtenir un aperçu et un ressenti cohérents.
- Page 27 Quand une certaine fonction est sélectionnée ou activée, votre touche de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles pour les raccourcis : Filtre de lumière bleue, Splendide, Luminosité, Contraste, Rotation automatique, Température Couleur, QuickFit, GamePlus. Moniteur USB Type C ASUS MB16A...
-
Page 28: Résumé Des Spécifications
3.2 Résumé des spécifications Type d’affichage TFT LCD Taille de l’écran Écran large 15,6" (16:9, 39,62 cm) Résolution max. 1920 x 1080 Taille des pixels 0,17925 mm Luminosité (Typ.) 250 cd/m Rapport de contraste (Typ.) 800:1 Angle de vision (H/V) CR > 10 178˚/178˚... -
Page 29: Dimensions Du Contour
3.3 Dimensions du contour 27.0 [0.34] [1.06] 224.8 [8.85] 23.6 195.0 [7.68] [0.93] [0.24] 193.6 [7.62] Moniteur USB Type C ASUS MB16A... -
Page 30: Guide De Dépannage (Faq)
3.4 Guide de dépannage (FAQ) Problème Solution possible Le voyant DEL d'alimentation n’est pas • Appuyez sur le bouton pour vérifier si le ALLUMÉ moniteur est en mode ALLUMÉ. • Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant. - Page 31 échec intégré. Après l’affichage du logo ASUS, veuillez relâcher le bouton Filtre de lumière bleue. Après la disparition du logo ASUS, le message « mode sans échec » s’affiche à l’écran. Une fois que le message OSD « mode sans échec » disparaît, veuillez définir la couleur de fond sur une image...
-
Page 32: Modes De Fonctionnement Pris En Charge
3.5 M odes de fonctionnement pris en charge Résolution Fréquence Fréquence Pixel (MHz) Fréquence horizontale (KHz) verticale (Hz) 640x480 31,47(N) 59,94(N) 25,18 800x600 37,88(P) 60,32(P) 1024x768 48,36(N) 60,00(N) 1280x720 45,00(P) 60,00(N) 74,25 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(P) 1440x900 55,94(N) 59,89(P) 106,5 1680x1050 65,29(N) 60,00(P) 146,25 1920x1080... - Page 33 Moniteur USB Type C ASUS MB16A 3-13...
- Page 34 3-14 Chapitre 3 : Menu OSD (affichage à l’écran)
