Manuels Connexes pour VDO Cyclecomputing M2.1 WL
Sommaire des Matières pour VDO Cyclecomputing M2.1 WL

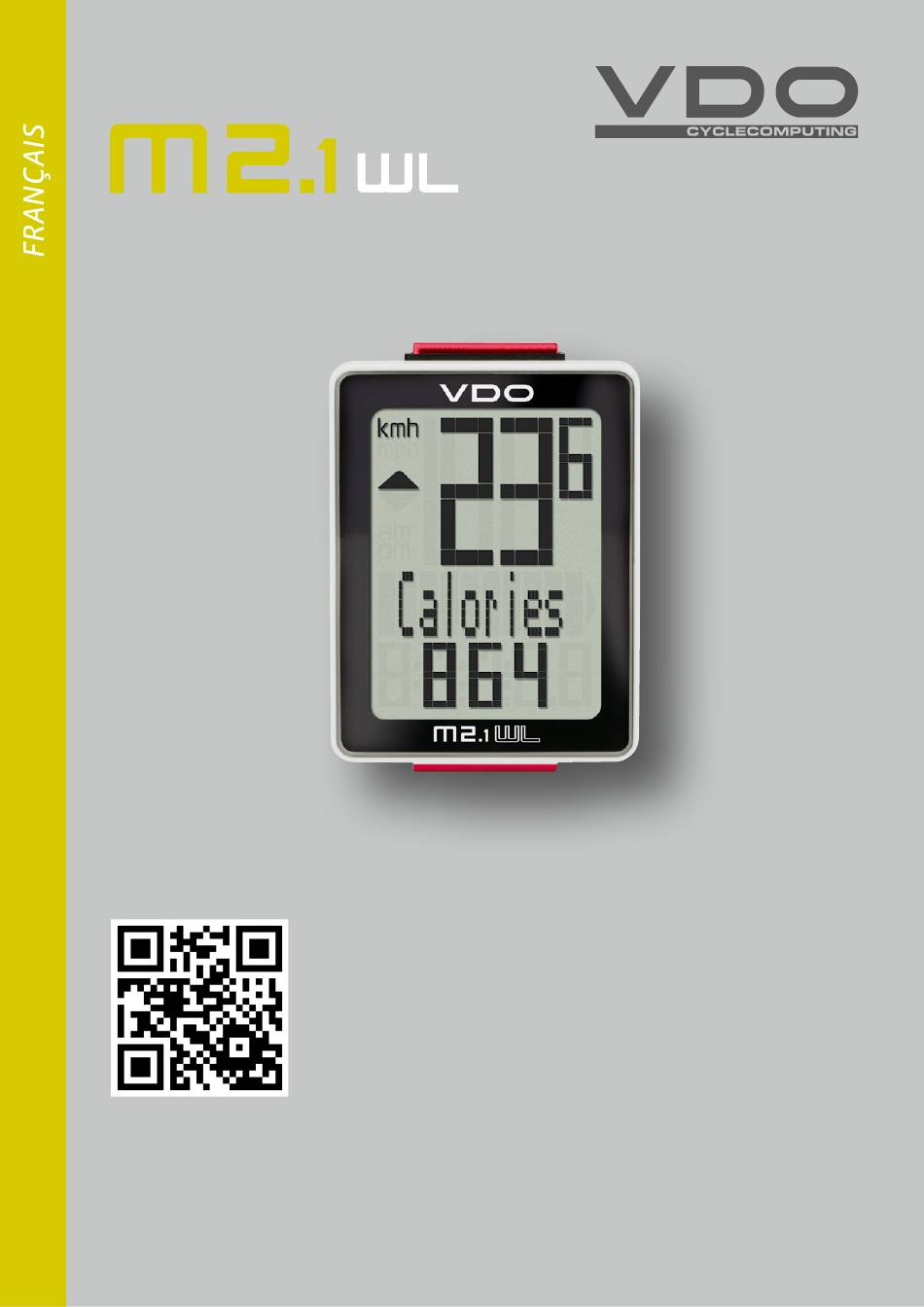

- Page 1 M2.1 WL Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
-
Page 2: Table Des Matières
M2.1 WL Préface Merci ! Nous vous souhaitons beaucoup de plaisir lors de toutes vos En choisissant un compteur VDO, vous avez choisi sorties avec votre compteur VDO d'accorder votre confiance à un appareil d'une très grande qualité technique. Cycle Parts GmbH Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à... -
Page 3: Ecran

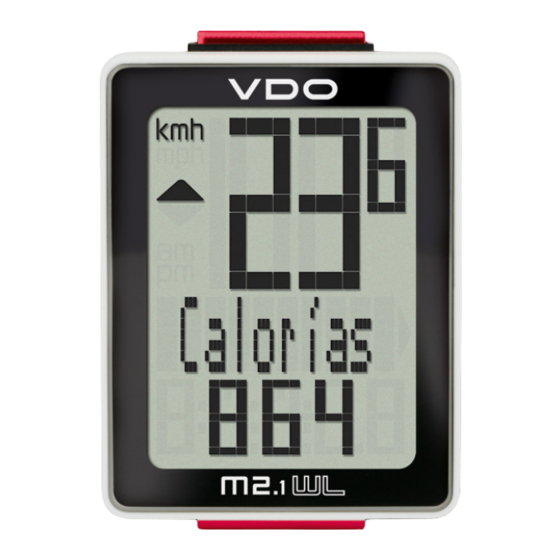

M2.1 WL Ecran Le VDO M2.1 WL est doté d‘un grand écran parfaitement lisible. Cet écran peut être subdivisé en trois parties : – La vitesse actuelle reste en permanence affichée dans la HAUT partie supérieure de l‘écran. “am” ou “pm” s‘affiche à... -
Page 4: Fonctions
M2.1 WL Fonctions Le VDO M2.1 WL est doté des fonctions suivantes : Vitesse actuelle avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph. Distance actuelle La distance actuelle est de maximum 999,99 km ou miles. -
Page 5: Calories Actuellement Brûlées
M2.1 WL Fonctions Calories actuellement brûlées Calcul des calories brûlées pour le tour actuel. Heure actuelle (au format “24” ou “12 heures”) Format 24 H Format 12 H Distance totale (total de tous les tours du jour) La distance totale est de maximum 99 999 km ou miles. -
Page 6: Manipulation Pendant Le Trajet
Une brève pression sur la touche SET vous permet également de revenir en arrière dans les fonctions. BIKE Transmission de la vitesse par ondes radio Le VDO M2.1 WL est doté d'un système de transmission Remarque : La transmission analogique par ondes radio peut analogique par ondes radio. -
Page 7: Montage Du Support Pour Guidon
M2.1 WL Montage du support pour guidon Vous pouvez installer le compteur à gauche ou à droite du guidon, ou encore au centre, sur le cadre. Montez le support – pour guidon en conséquence. ETAPE 1 : Décidez si vous souhaitez monter votre compteur sur le guidon ou le cadre. -
Page 8: Montage De L'émetteur De Vitesse
M2.1 WL Montage de l'émetteur de vitesse L'émetteur peut être monté sur le montage gauche ou droit de la fourche. Remarque : Si vous avez monté le compteur sur le cadre ou sur le côté gauche du guidon, vous DEVEZ monter l'émetteur de vitesse sur le montant de GAUCHE de la fourche. -
Page 9: Mise En Place Du Compteur Dans Son Support
M2.1 WL Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. LOCK Comment procéder ? ETAPE 1 : Placez le compteur dans son support, tourné à “10 heures”. -
Page 10: Mode De Veille Et Récepteur Radio
M2.1 WL Mode de veille et récepteur radio Si vous faites une pause et le M2.1 WL se trouve toujours dans le support du guidon, le compteur passe en mode de veille après 5 minutes. Le récepteur radio reste ALLUME. -
Page 11: Langue
Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”. -
Page 12: Réglages - Taille Des Roues
M2.1 WL Réglages – Taille des roues Le VDO M2.1 WL vous permet de régler la circonférence de roulement de vos roues. Circonfé- Plus ce réglage sera précis, plus l'affichage de la vitesse et la Circonfé- rence de mesure de la distance parcourue seront précis. - Page 13 M2.1 WL Réglages – Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu “Réglages” s'ouvre. “Language” apparaît à l'écran. Accédez au réglage de la taille des roues avec la touche BIKE.
- Page 14 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”.
-
Page 15: Unité
Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”. -
Page 16: Heure
M2.1 WL Réglages – Heure Vous pouvez régler votre VDO M2.1 WL sur un affichage de l'heure au format “12 heures AM/PM” ou “24 heures”. Maintenez la touche SET enfoncée jusqu'à ce que le menu “Réglages” s'ouvre. “Language” apparaît à l'écran. - Page 17 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”.
- Page 18 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”.
-
Page 19: Distance Totale
M2.1 WL Réglages – Réglage de la distance totale Le VDO M2.1 WL vous permet de régler la distance totale parcourue. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste. ATTENTION : Le M2.1 WL dispose d'une fonction de sauvegarde des données. -
Page 20: Temps Total
M2.1 WL Réglages – Réglage du temps total Un temps total peut être réglé sur le VDO M2.1 WL. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. ATTENTION : Le VDO M2.1 WL dispose d'une fonction de... - Page 21 Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu “Réglages” se ferme. Le VDO M2.1 WL revient en mode “Fonctions”.
-
Page 22: Réglages - Calories Totales Brûlées
M2.1 WL Réglages – Calories totales brûlées Le VDO M2.1 WL vous permet les calories totales brûlées. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste. ATTENTION : Le M2.1 WL dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile. -
Page 23: Mise À Zéro Des Données Du Tour Après Le Trajet
M2.1 WL Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M2.1 WL est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus) et votre temps total et calories totales brûlées ne... -
Page 24: Affichage De L'état Des Piles
M2.1 WL Affichage de l'état des piles Le M2.1 WL est doté d'un système d'avertissement pour l'état des piles. Le texte “compteur faible” apparaît à l'écran. Ce message d'avertissement peut être confirmé avec la touche BIKE. Vous pouvez continuer à rouler pendant env. une semaine. -
Page 25: Remplacement De La Pile De L'émetteur
M2.1 WL Remplacement de la pile de l'émetteur de vitesse La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio. Vous avez besoin d'une pile 3V de type 2032. -
Page 26: Conditions De Garantie
M2.1 WL Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 27: Elimination Des Défaillances
M2.1 WL Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 28: Elimination Correcte De Ce Produit (Déchets Électriques)
Vous trouverez la déclaration de conformité à l’adresse : D-67433 Neustadt/Weinstr., déclarons que les compteurs www.vdocyclecomputing.com. cycle VDO avec transmission radio VDO M2.1 WL et l’émetteur A1 satisfont aux exigences fondamentales de l’article 3 de la directive R&TTE 1999/5/CE en cas d’utilisation conforme aux dispositions. - Page 29 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
