AMI Turbiwell
Installation
3.8.
3.8.1
3.8.2
Bornes
1)
NF
10 /11
Normale-
ment
fermé
NO
12 /11
Normale-
ment
ouvert
40
Contacts de relais
Entrée
Avis: Utiliser exclusivement des contacts sans potentiel (secs).
La résistance totale (somme de la résistance du câble et de la
résistance du contact de relais) doit être inférieure a 50 Ω.
Bornes 16 et 42
Si la sortie signal est réglée sur gelé, la mesure sera interrompue si
l'entrée est active.
Pour la programmation, consulter le menu
Relais d'alarme
Avis: Charge max. 1 AT / 250 VCA
Sortie d'alarme pour erreurs de système.
Pour les codes d'erreur, consulter
Avis: Dans le cas de certaines erreurs et de certaines
configurations de l'AMI transducteur les contacts du relais ne
commutent pas. L'erreur sera cependant affichée à l'écran.

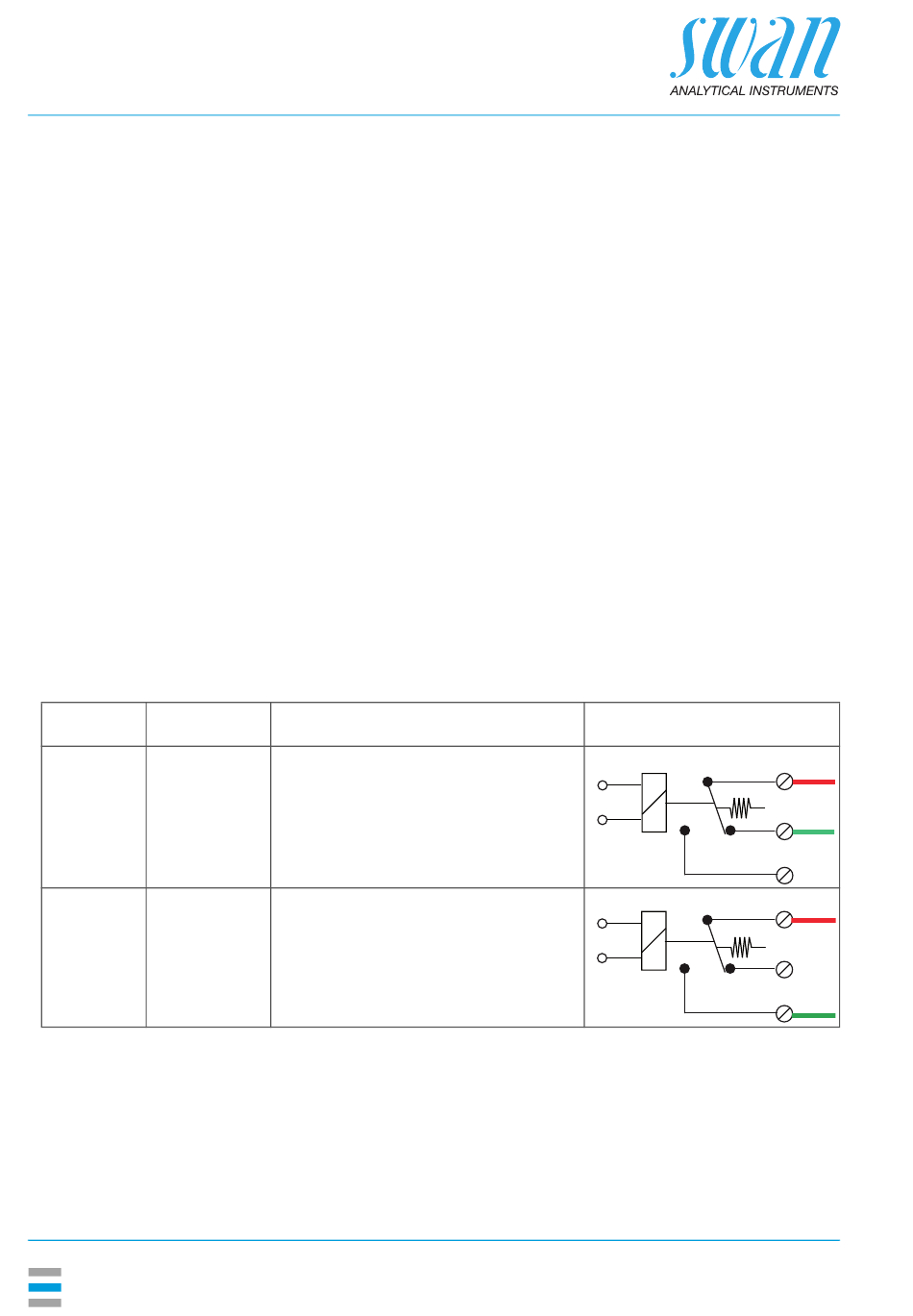

Description
Relais actif (ouvert) en mode
de fonctionnement normal
Inactif (fermé) en cas d'erreur
ou de chute de tension.
Relais actif (fermé) en mode
de fonctionnement normal
Inactif (ouvert) en cas d'erreur
ou de chute de tension.
1) usual use
5.3.4, p.
102.
Dépannage, p. 75
Connexion relais
1)
0V
0V
A-96.250.512 / 091221
11
10
12
11
10
12
