CONEXIONES
FIRST-rev 01

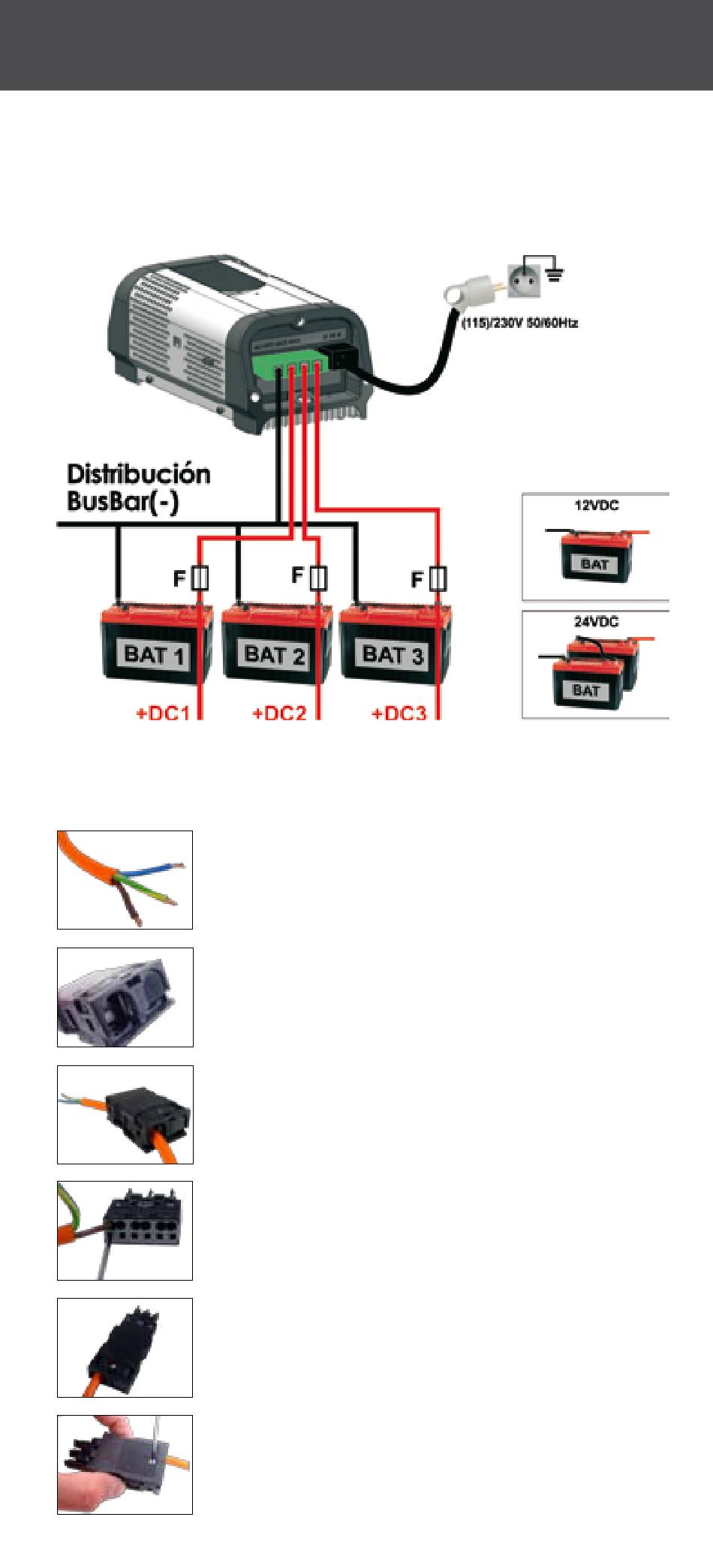

Esquema de conexión
Montaje del conector de alimentación de red eléctrica
7ETAPA 1
Desnudar el cable aproximadamente 3 cm
Desnudar los 3 hilos aproximadamente 8 mm
Estañar los extremos de cobre desnudo
7ETAPA 2
Retirar el opérculo del capó con un cutter
7ETAPA 3
Pasar el cable dentro del capó
7ETAPA 4
Pasar un destornillador plano por el orificio cuadrado para
abrir el contacto e introducir el hilo. Realizar esta operación
en los 3 hilos respetando el esquema de conexión
7ETAPA 5
Posicionar el conector en el capó verificando que el ca-
ble entra aproximadamente de 1 cm dentro del capó.
7ETAPA 6
Apoyar sobre los lados del capó y atornillar
