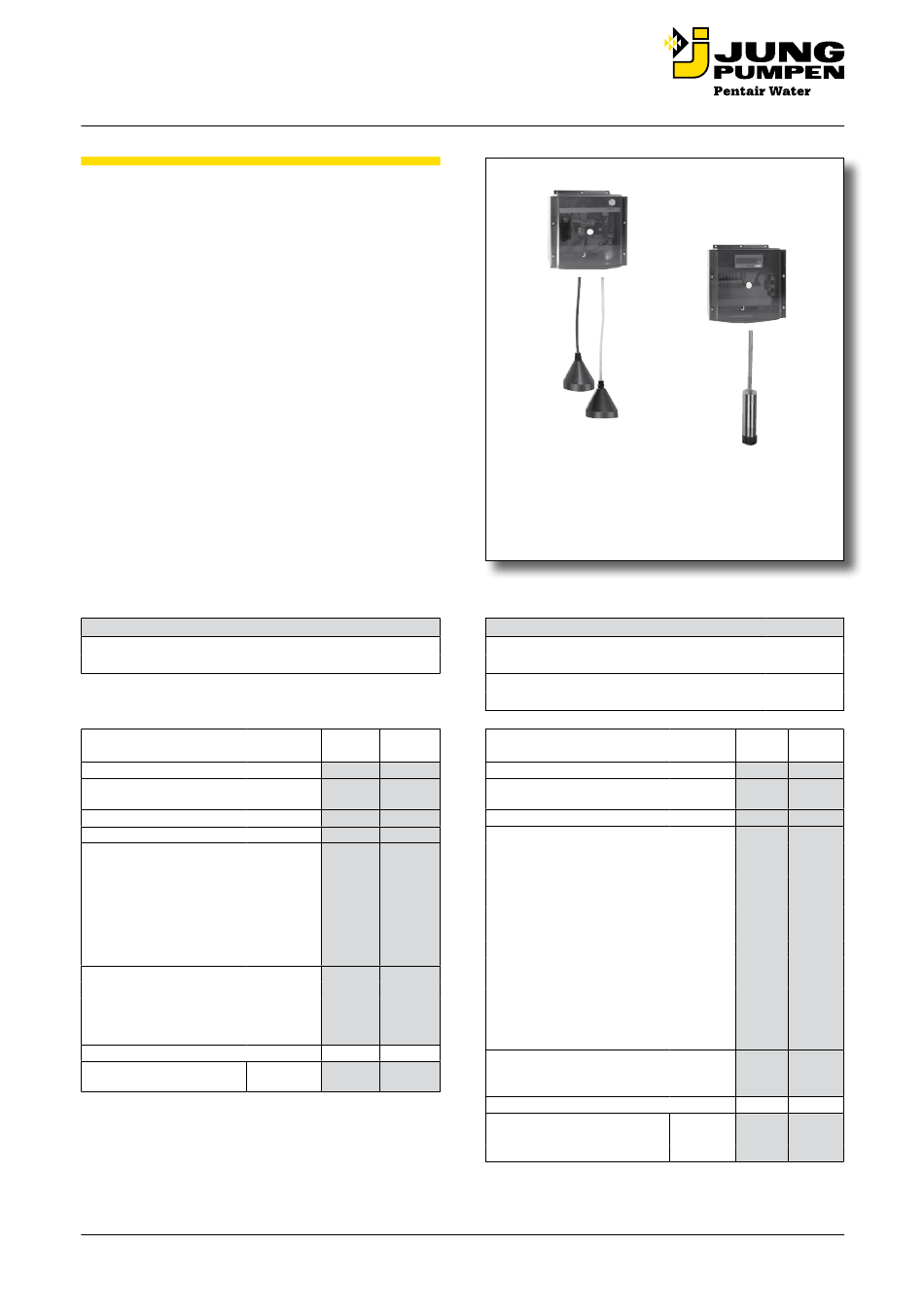

Détection de niveau
Utilisation
Les contacteurs de niveau servent à la détection du niveau d'eau et
à la commande dans les puisards ou cuves. Si les niveaux d'eaux
programmés sont atteints, des signaux sont envoyés via des contacts
au coffretde commande amont (BasicLogo AD/BD...) qui enclenche
les pompes et donne l'alarme en cas de haut niveau des eaux.
Les contacteurs de niveau pneumatiques M et LM sont essentielle-
ment utilisés dans une zone avec protection antidéflagrante.
Le type M travaille selon le procédé ouvert de pression dynamique.
En l'occurrence, si la pression d'air augmente dans les tuyaux flexibles
lorsque le niveau d'eau monte, un pressostat est activé et la pompe
enclenchée. L'arrêt de la pompe a lieu en fonction du niveau d'eau
et de la durée. Une deuxième cloche à air est utilisée comme dispo-
sitif d'alarme et de commutation de secours. Les deux cloches d'air
se situent en dehors des eaux usées après que le point d'arrêt soit
atteint.
Le type LM travaille selon le procédé d'injection de bulles d'air. Le
points d'enclenchement et d'arrêt sont signalisés à partir d'un pres-
sostat. La cloche d'air pour le point d'arrêt reste toujours sous l'eau.
Une pompe de ventilation assure l'aération nécessaire de ce système
à intervalles de temps définis.
La série HD04 travaille avec une sonde de pression hydrostatique et
électronique qui se situe en permanence sous l'eau. Elle transmet
un signal analogique et électronique à une unité centrale qui peut
être programmé pour des niveaux limites. Le procédé peut recon-
naître les moindres différences de niveau et il est utilisable dans tous
les domaines.
Détecteur de niveau pneumatique
Type
Pressostat (M) pour postes simples et doubles
Commande à diaphragme d'air (LM) pour postes simples et doubles
Équipement du contenu standard :
Boîtier ISO IP44, profondeur 155 mm, H x l en mm
Tension de service 50 Hz
Câble d'alimentation avec fiche mise à terre
Pompe de ventilation et électrovalve
Détecteur de niveau
Pressostat pour fonctionnement, résistant jusqu'à 3 m CE,
Point d'enclenchement 100 mm CE
Point d'arrêt 50 mm CE
Deuxième pressostat pour déclenchement de secours et
alarme
Cloche avec tuyau lg 10 m
Temporisation arrêt différé ajustable de 1 à 120 s
Temporisation de démarrage, réglable de 10 - 180 s
Temporisation de l'alarme, ajustable de 15 à 240 s
Contact sec à fermeture pour charge de base, charge de
pointe et alarme
Accessoires optionnels :
Accumulateur pour
alarme indépendamment du réseau
Art.-Nr.
JP 17101
JP 01080
M
LM
250x250
250x250
1/N/PE
1/N/PE
230 V
230 V
–
1,5 m
–
Pression
Injections de
dynamique
bulles d'air
1
1
1
1
2
2
–
–
–
3
3
JP 07562
1
1
M/LM
Détecteur de niveau hydrostatiques
Type
HD 04 A pour postes simples
HD 04 B pour postes doubles
HD 04 A Ex pour postes simples avec protection antidéflagrante
HD 04 B Ex pour postes doubles avec protection antidéflagrante
Composition du contenu standard :
Boîtier ISO IP44, profondeur 155 mm, H x l in mm
Tension de service 50 Hz
Unité de contrôle et de programmation avec écran
Points d'enclenchement et d'arrêt librement programmables
Plus petite différence de niveau programmable
Sonde submersible en acier inox 1.4571
Câble PUR avec
tuyau d'air intégré pour compensation de la pression 10 m
Matériau de la membrane de séparation
Résistance à la pression
Étendue de mesure en mCE
Signal de la valeur mesurée en technique à 2 conducteurs,
Compensé en température
Points d'enclenchement programmables,
pour variante A/B
Points d'arrêt programmables,
pour variante A/B
Contacts sec à inversion
pour variante A/B
Barrière Zener Ex ia II C
Accessoires optionnels :
Sortie analogique 4–20 mA*
idem, alternative en 0-10 V*
Tuyau de protection pour sonde submersible**
* uniquement 1 sortie analogique possible par appareil
** pour fixation à une paroi de cuve en béton.
Autres fixations sur demande. Longueur = 0,6 m.
HD 04
Art.-Nr.
JP 09252
JP 09254
JP 09253
JP 09255
HD 04 A/B HD 04 A/B Ex
250x250
250x250
1/N/PE
1/N/PE
230 V
230 V
4 chiffres
4 chiffres
1 mm
1 mm
10 mm
10 mm
céramique
céramique
10 mCE
10 mCE
0–4
0–4
4–20 mA
4–20 mA
2/4
2/4
2/4
2/4
2/4
2/4
–
JP 24206
JP 24207
JP 09257
15
