I - Dispositivo che permette di collegare una telecamera universale posteriore ( mirror)al monitor originale
della vettura .La telecamera anteriore è possibile installarla solo in presenza della telecamera posteriore
GB - Device which allows to connect a universal rear camera (mirror) to the original monitor of the vehicle.
It is possible to install the front camera only in the presence of the rear camera.
F - Appareil permettant le branchement d'une caméra de recul universelle (mirror) à l'écran d'origine de la
voiture. Il est possible d'installer la caméra seulement à la présence de la caméra de recul.
D - Gerät zum Anschluss einer universalen Rückfahrkamera (mirror) zum Originalmonitor des Fahrzeugs.
Front-Kamera kann nur dann installiert werden, wenn die Rückfahrkamera vorhanden ist.
E - Dispositivo que permite de conectar una cámara trasera universal (mirror) al monitor original del vehicu-
lo. La cámara anterior se puede instalar solo en presencia de la cámara trasera.
Compatibilità • Compatibility • Compatibilité • Kompatibilität • Compatibilidad
Compatibilità monitor 7" originale SMEG & SMEG + / Original 7" display compatibility SMEG & SMEG +
CITROËN C4 '15> - C5 '15> - DS4 '15> - C4 Picasso '13> - Cactus '15> - DS5 '15>
PEUGEOT '14>'16 2008

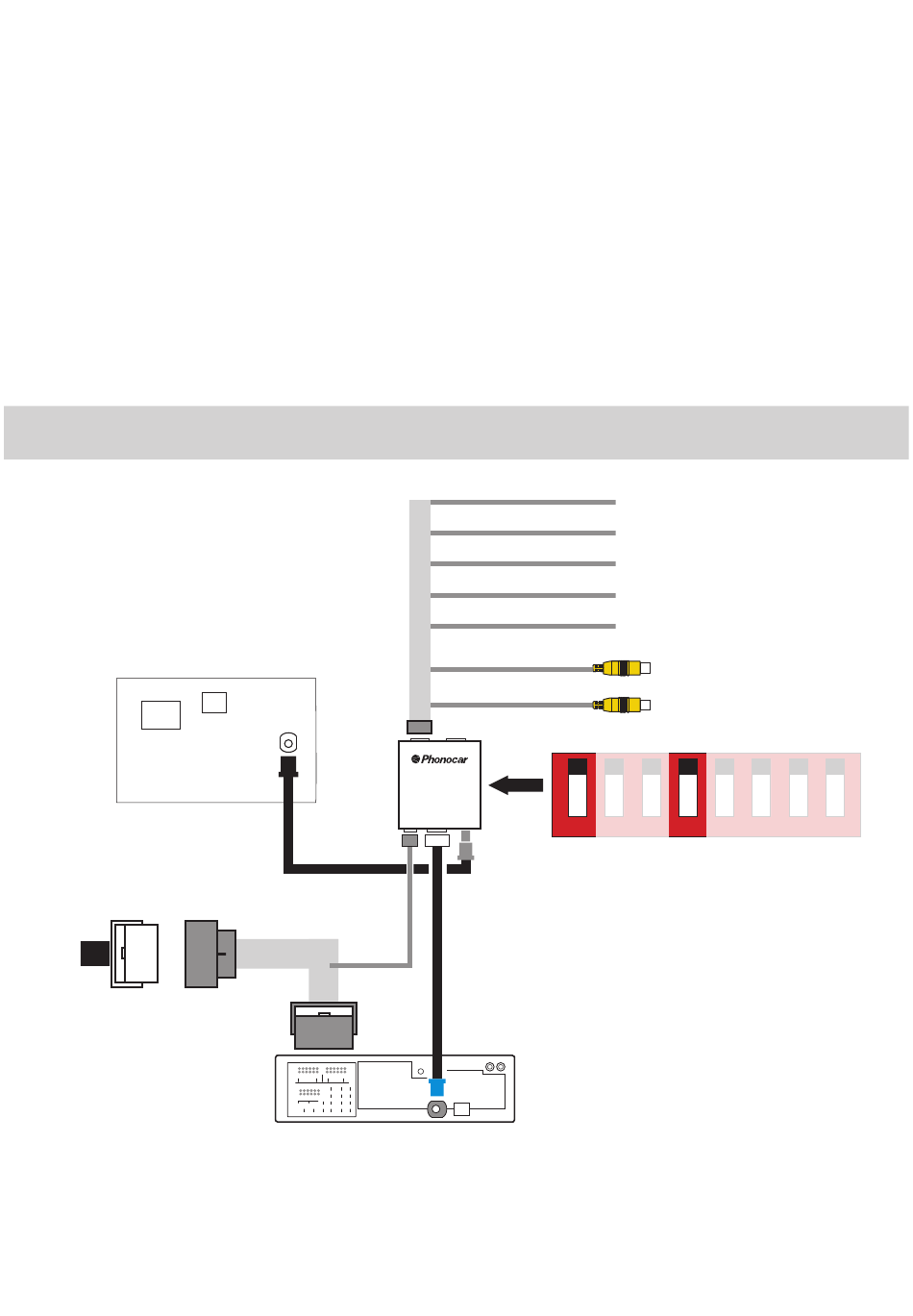

Collegamenti • Connections • Connexions • Anschlüsse • Conexiones
ORIGINALE
ORIGINAL
208-308 '13> - 508 '14>
BIANCO/WHITE
GIALLO / YELLOW
VIOLA / PURPLE
ROSSO / RED
NERO / BLACK
REAR CAMERA
FRONT CAMERA
COMMUTATORE / SWITCH
05931
1 2 3 4 5 6 7 8
SW 2-3-5-6-7-8 NON ATTIVI
SW 1 ON = Camera anteriore attiva
SW 1 OFF = Camera anteriore non attiva
SW 4 ON = Con sensori di parcheggio
SW 4 OFF = Senza sensori di parcheggio
SW 2-3-5-6-7-8 NOT ACTIVE
SW 1 ON = Active front-camera
SW 1 OFF = Not active front camera
SW 4 ON = With parking sensors
SW 4 OFF = Without parking sensors
REVERSE +12 V
OUT +12 V BATTERY
+12 V POWER CAMERA
+12 V SOTTOCHIAVE (+12 V ACC)
GROUD
