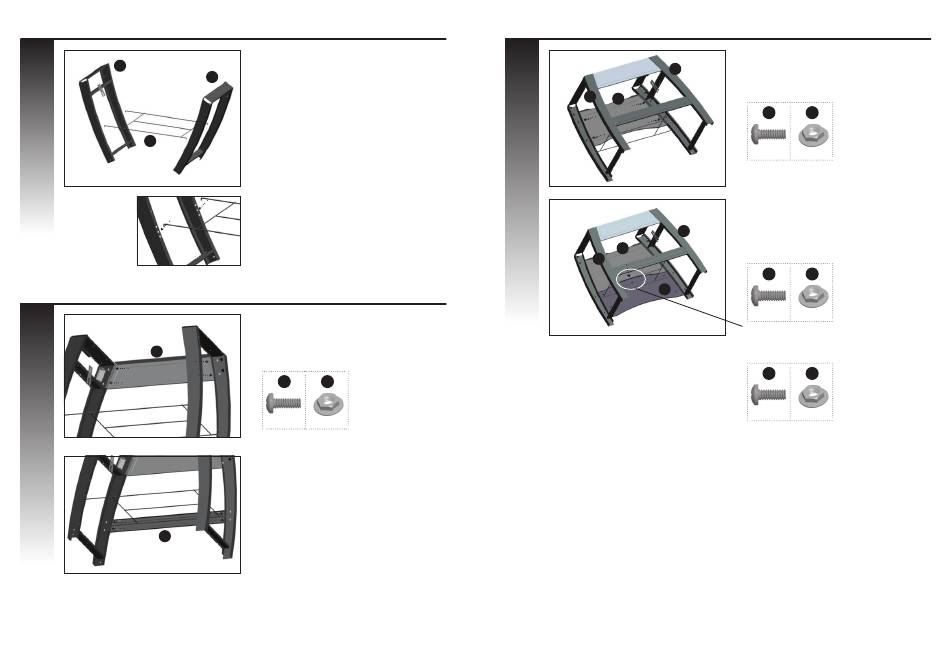

INSTRUCTIONS D'ASSEMBLAGE
1
DB
EI
2
DC
Vue avant
DD
Vue arrière
CES ÉTAPES NÉCESSITE DEUX
PERSONNES POUR COMPLÉTER
DA
Insérez la barre de retrait du réservoir (EI) dans
les panneaux latérale du chariots droit et gauche
(DA & DB) tel qu'indiquer. Assurez vous d'insérer
la barre de retrait du réservoir (EI) dans les bon
trous des panneaux latérale.
Assemblez les support arrière supérieure et
inferieure (DC & DD) aux deux panneaux latérale
de chariot tel qu'indiquer.
VOUS AUREZ BESOIN:
1
3
X 8
X 8
4
INSTRUCTIONS D'ASSEMBLAGE
3
DB
DA
DE
DB
DE
DA
DF
Vue arrière
a. Assemblez le panneau avant supérieure
(DE) au panneaux latérale du chariot droit et
gauche (DB & DA) tel qu'indiquer.
VOUS AUREZ BESOIN:
1
3
X 4
X 4
b. Assemblez le panneau avant inferieure
(DF) au panneau avant supérieure (DE) et
panneaux latérale de chariot (DA & (DB) tel
qu'indiquer.
VOUS AUREZ BESOIN:
1
3
X 1
X 1
vue du bas, avant du panneau avant supérieure
VOUS AUREZ BESOIN:
1
3
X 4
X 4
Panneau avant inferieure aux
panneaux latérales de chariot
5
