Connexion du GMI 10 via NMEA 0183

Le GMI 10 peut recevoir des données NMEA 0183 à partir d'un périphérique. Le GMI 10 affiche les données reçues mais
ne peut pas les transmettre à un autre périphérique NMEA 0183 ou à un réseau NMEA 2000.

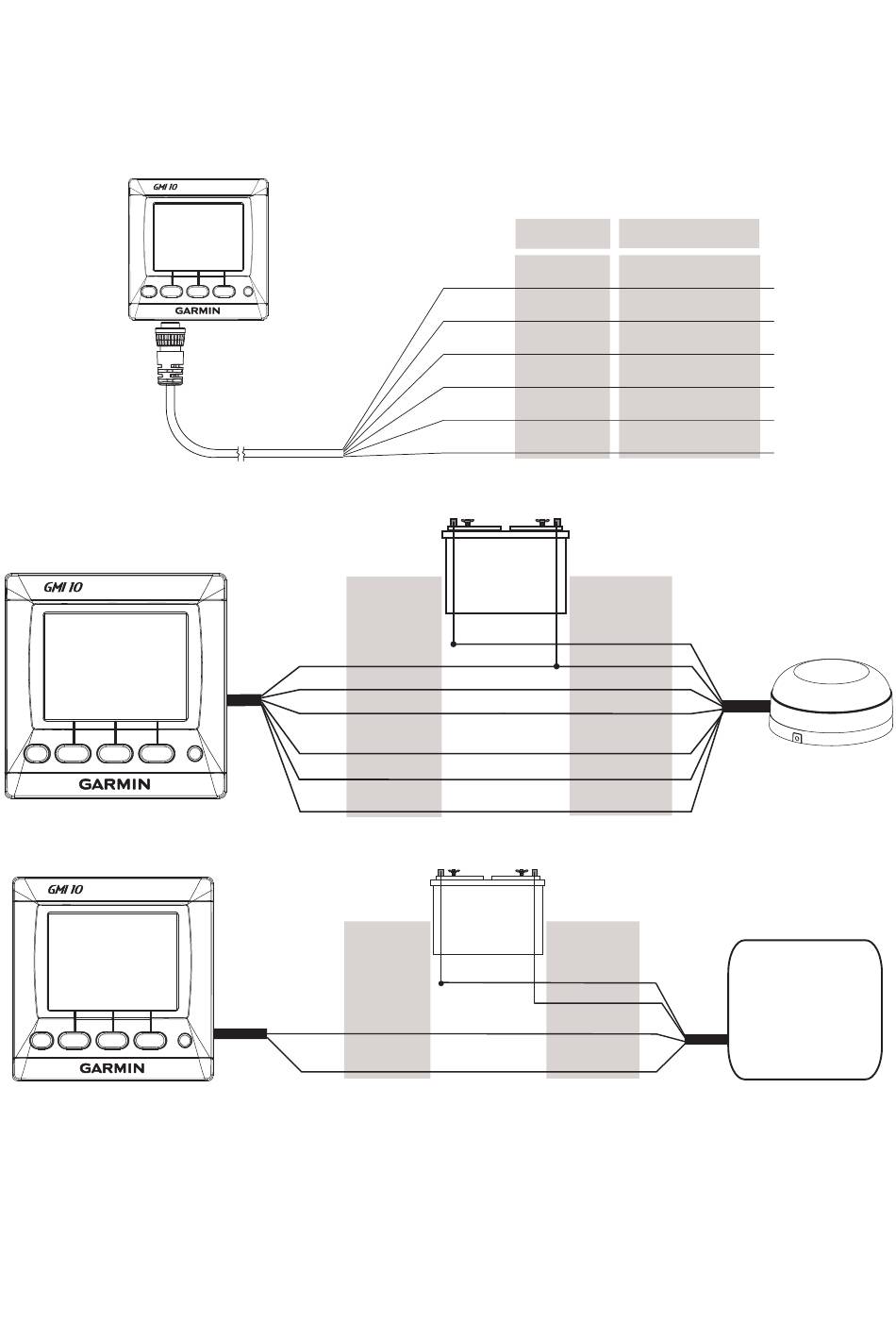

Consultez les schémas pour connecter un périphérique NMEA 0183 au GMI 10. Utilisez un câble blindé 22 AWG à paire
torsadée pour toute rallonge. Soudez tous les raccordements et isolez-les à l'aide d'un tube thermorétrécissable.
Périphé­
GMI 10
Périphérique
GMI 10
Périphérique
GMI 10
Remarques :
• Consultez les instructions de votre périphérique compatible NMEA 0183 pour identifier les câbles Tx/A(+) et Tx/B(-).
• Lors de la connexion de périphériques NMEA 0183 à deux lignes de transmission et deux lignes de réception, il n'est
pas nécessaire de relier le bus NMEA 2000 et le périphérique NMEA 0183 à une même prise de terre.
• Le câble jaune (accessoire, marche) et le câble noir (accessoire, terre) sont utilisés uniquement pour la connexion
du GMI 10 à une antenne GPS Garmin 17/17x.
Instructions d'installation du GMI 10
rique
Câble de données du GMI 10
>
>
>
>
Connexion du GMI 10 à l'antenne GPS 17x HVS NMEA 0183
>
>
Connexion du GMI 10 à un périphérique standard NMEA 0183
>
>
>
>
+
Batterie
COULEUR
12 V CC
DU FIL
NOIR
JAUNE
BLEU
BLANC
MARRON
VERT
-
+
Batterie
COULEUR
12 V CC
DU FIL
MARRON
VERT
Couleur Fonction
Accessoire,
Noir arrêt(­)
Accessoire,
Jaune
marche(+)
Bleu Tx/A(+)
Blanc
Tx/B(­)
Marron Rx/A(+)
Vert Rx/B(­)
-
COULEUR
DU FIL
ROUGE
NOIR
ORANGE
BLANC
>
BLANC/
ORANGE
>
GRIS
>
BLANC/
ROUGE
>
FONCTION
DU FIL
ALIMEN­
TATION
TERRE
Tx/A (+)
>
Tx/B (­)
>
Antenne GPS
17/17x HVS
NMEA 0183
Périphérique
compatible
NMEA 0183
