Installation

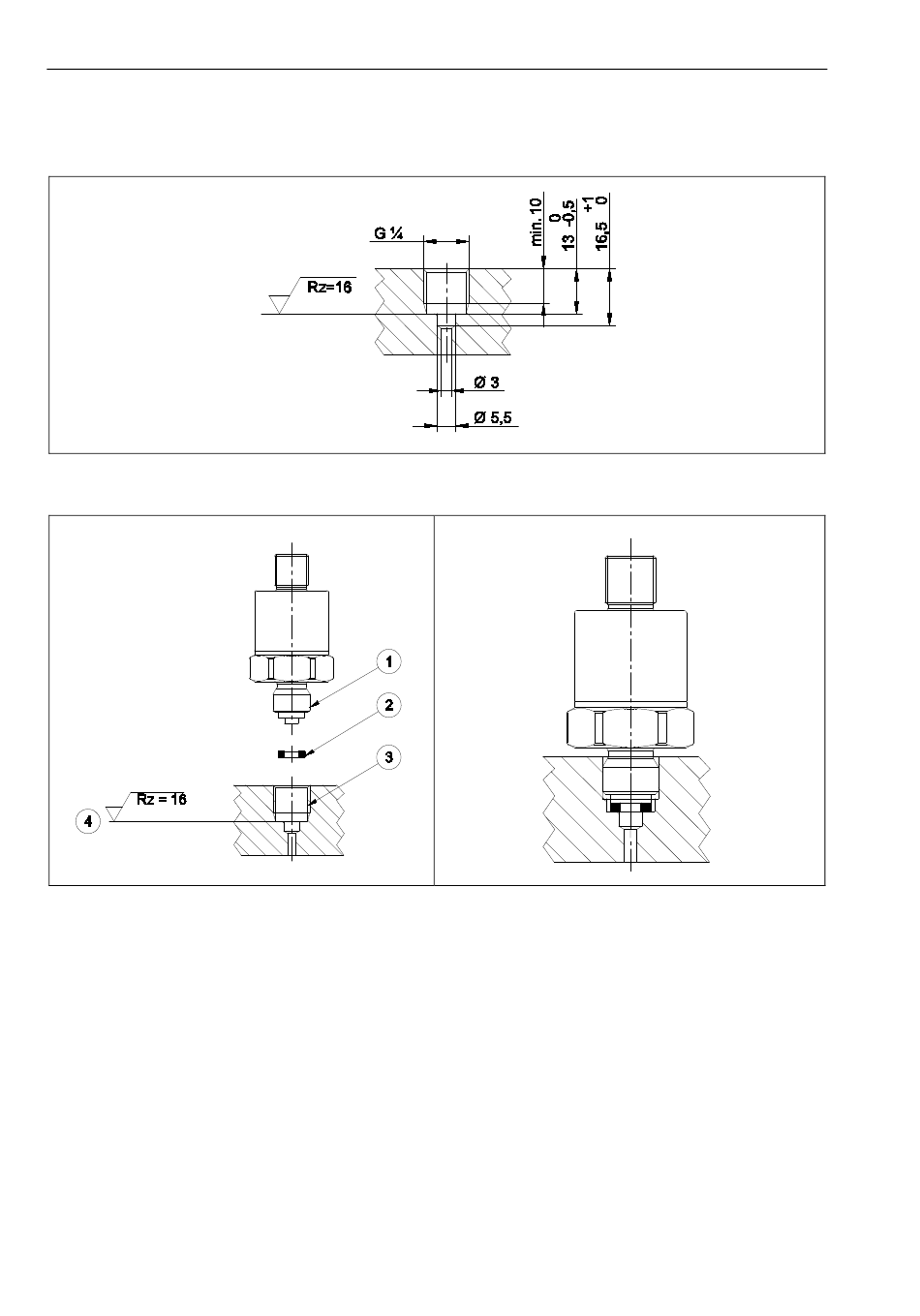

11.2 Préparer le filetage au niveau du point de mesure
Pour l'installation du transmetteur de pression, un filetage récepteur est requis au niveau du point de me-
sure. Celui-ci doit déjà présenter les spécifications suivantes ou doit être préparé en conséquence :
11.3 Exemple d'installation pour les raccordements selon EN 837-1 avec un filetage cylindrique
Des joints d'étanchéité plats (2) sont utilisés pour assurer l'étanchéité du raccordement au processus (1)
avec un filetage cylindrique (3) au niveau de la surface d'étanchéification (4).
Étapes de montage
•
Pour assurer l'étanchéité, utiliser un joint adéquat (2), par exemple, un joint en cuivre, en fonction du
fluide et de la pression à mesurer.
•
La surface d'étanchéification (4) de l'élément récepteur doit présenter un état de surface parfait, propre et
non endommagé.
•
Vissez le transmetteur de pression à la main dans le filetage récepteur.
•
Lors de la mise en place du transmetteur, veillez à ce qu'il ne soit pas engagé de travers au risque de
blesser les filets.
•
Pour visser ou dévisser le transmetteur, n'utiliser que les méplats et l'outil adéquat, en respectant le
couple de serrage prescrit. Le couple de serrage correct dépend de la dimension du raccordement au
processus ainsi que du type de joint d'étanchéité utilisé (forme / matériau). Ne pas appliquer d'outils sur
le corps du transmetteur pour le visser ou le dévisser.
•
Ensuite, serrer le raccordement au processus à l'aide de la clé plate (pour G¼" max. 20 Nm).
16
®
METPOINT
SP11
