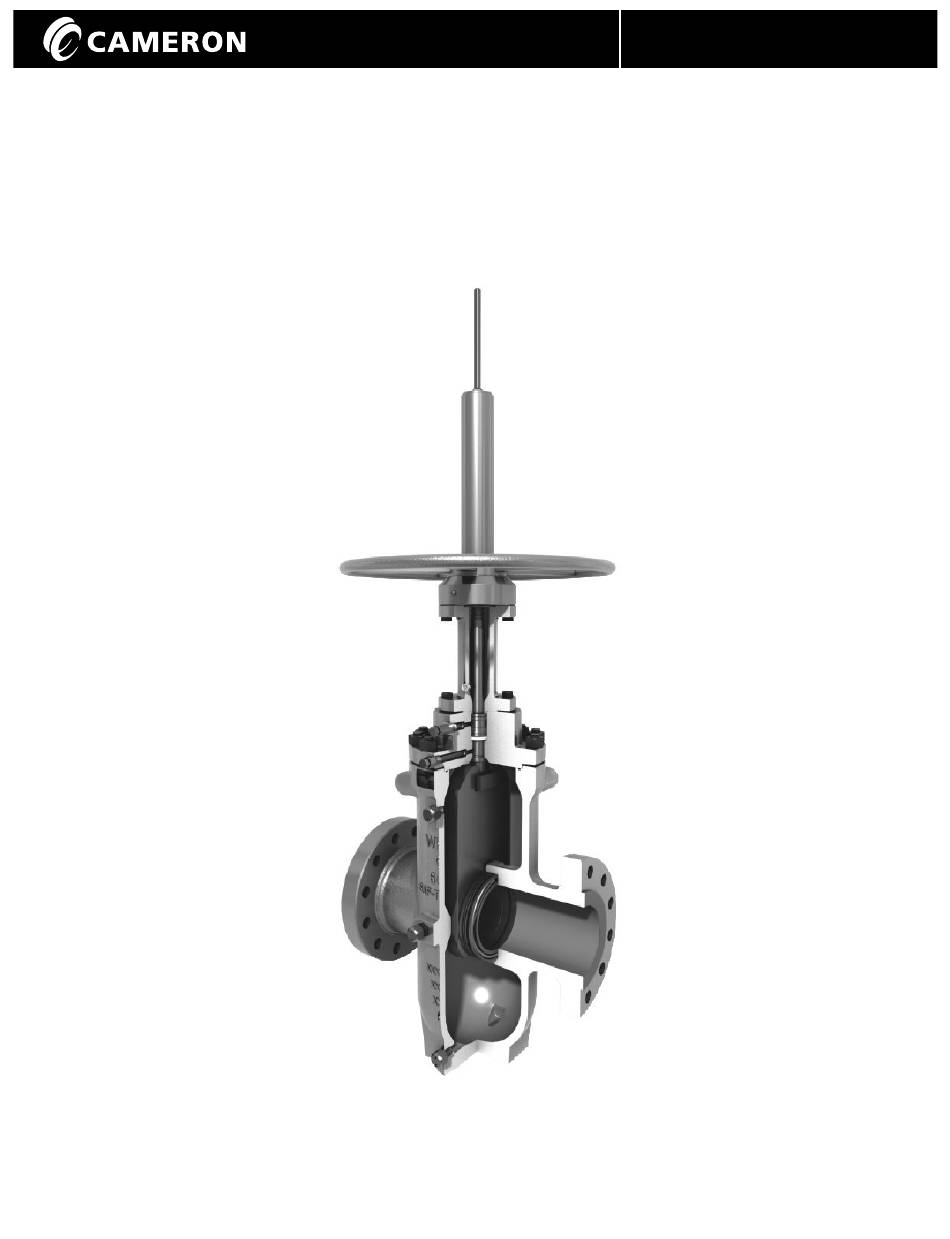

- Page 1 VANNES DE PROCESSUS Manuel d'installation, d'utilisation et d'entretien VANNES À OPERCULE API 6D ® ® SAF-T-SEAL ® Manuel d'installation, d'utilisation et d'entretien IOM-WKM-GATE-SAF-T-SEAL-FR...
-
Page 2: Table Des Matières
Lubrification du volant et de l'actionneur ........13 Lubrification des sièges ............13 Lubrifiants et agents d'étanchéité conseillés ......14 Entretien du presse-étoupe en V ..........16 Tableau de dépannage .............17 © Groupe Cameron Valves & Measurement 07/09-ION-2M IOM-WKM-GATE-SAF-T-SEAL Rév. 1 07/09 Manuel d'installation, d'utilisation et d'entretien IOM-WKM-GATE-SAF-T-SEAL-FR... -
Page 3: Pouces - 4 Pouces Modèle M
VANNES DE PROCESSUS Détails de la vanne - 2 pouces - 4 pouces Modèle M BOUCHON TIGE INDICATRICE PROTÈGE-TIGE BUTÉE INFÉRIEURE LOGEMENT DE COUSSINETS COUSSINETS DE POUSSÉE ÉCROU DE TIGE ÉCROU-FREIN DE RETENUE DE PRESSE-ÉTOUPE ÉCROU DE RETENUE DE PRESSE-ÉTOUPE ENSEMBLE PRESSE ÉTOUPE CHAPEAU RACCORD D'INJECTION DE PRESSE ÉTOUPE... - Page 4 VANNES DE PROCESSUS Détails de la vanne - 6 pouces - 12 pouces Modèle C3/C6 TIGE INDICATRICE PROTÈGE-TIGE LOGEMENT DE COUSSINETS JOINT TORIQUE D'ÉCROU DE TIGE ÉCROU DE TIGE COUSSINETS DE POUSSÉE JOINT DE LOGEMENT DE COUSSINETS TIGE TUBE ÉTRIER RACCORD D'INJECTION BOUCHON DE PRESSE-ÉTOUPE...
-
Page 5: Pouces - 12 Pouces Classe 300 - 900 Modèle C6B
VANNES DE PROCESSUS Détails de la vanne - 6 pouces - 12 pouces Classe 300-900 Modèle C6B ADAPTATEUR DE PRESSE-ÉTOUPE BAGUE DE PRESSE-ÉTOUPE TIGE INDICATRICE BAGUE PERFORÉE RACLEUR DE TIGE BAGUE D'ÉTANCHÉITÉ SLS PIEDESTAL PROTÈGE-TIGE AGENCEMENT DU PRESSE-ÉTOUPE ACTIONNEUR À ENGRENAGES CONIQUES TUBE ÉTRIER TIGE... -
Page 6: 14 Pouces - 36 Pouces Classe 300 - 900 Modèle C2B/C2C
VANNES DE PROCESSUS Détails de la vanne - 6 pouces - 12 pouces Classe 1500 - 2500 14 pouces - 36 pouces Classe 300 - 900 Modèle C2B/C2C TIGE INDICATRICE ŒILLET PROTÈGE-TIGE ENSEMBLE DE COLLIER FENDU BOÎTIER À ENGRENAGES PIGNON COUSSINETS DE PIGNON CLAVETTE D'ÉCROU DE TIGE ENGRENAGE... -
Page 7: Champ D'application
VANNES DE PROCESSUS Champ d'application Le présent manuel couvre toutes les vannes à Les vannes Saf-T-Seal ne dépendent pas d'un lubrifiant opercule à chapeau boulonné Saf-T-Seal. Les dessins pour l'étanchéité en fonctionnement normal. Cependant, représentés sont typiques. des lubrifiants / agents d'étanchéité peuvent être injectés pour favoriser un fonctionnement aisé... -
Page 8: Entreposage
Les vannes à extrémités soudées bout à bout doivent être anneaux de levage, le cas échéant. soudées sur la conduite par des soudeurs qualifiés, en utilisant des procédures agréées. Le groupe Cameron Valves & Measurement recommande que l'ensemble des ATTENTION : N'utilisez ni les volants ni d'autres procédures de soudage et des soudeurs soient agréés... -
Page 9: Essais Hydrostatiques
VANNES DE PROCESSUS Installation ( suite) 1. Utilisez un solvant pour nettoyer la graisse ou 4. Soudez avec l'opercule en position « totalement l'inhibiteur de rouille de l'opercule et/ou l'alésage ouverte ». de la vanne. 5. Assurez-vous que les températures des zones du corps 2. -
Page 10: Utilisation
DANS LE SENS DES AIGUILLES plaque d'identification de la vanne et contactez le D'UNE MONTRE jusqu'à ce qu'une butée se fasse groupe Cameron Valves & Measurement ou le sentir. La tige indicatrice située au sommet de la vanne représentant le plus proche. -
Page 11: Entretien De Routine
VANNES DE PROCESSUS Entretien de routine Dans la mesure du possible, faites fonctionner la Les paragraphes suivants présentent l'entretien vanne une fois par mois. Un cycle complet systématique minimal requis pour les vannes à d'ouverture et de fermeture est préférable. Effectuez opercule WKM Saf-T-Seal de façon à... -
