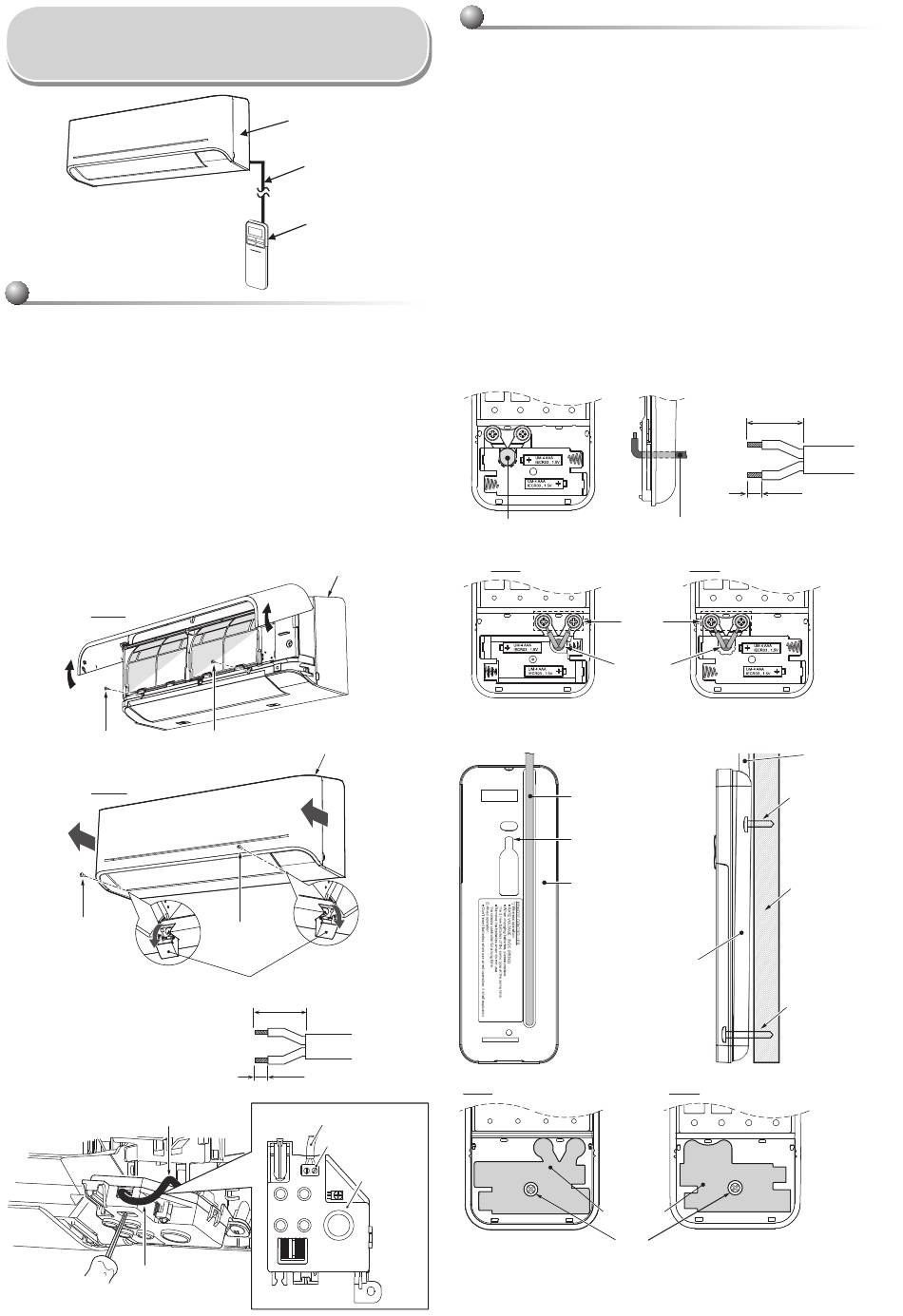

Comment se connecter avec la
télécommande pour un fonctionnement
par câble
Pour l'unité interne
1. Retirez bien les deux vis sur le panneau avant.
Type A : Ouvrez la grille d'entrée d'air en la soulevant.
Type B : Ouvrez les capuchons des deux vis.
2. Ouvrir légèrement la partie inférieure du panneau avant puis tirer la partie
supérieure du panneau frontal vers vous pour le retirer comme illustré
sur le schéma 1.
3. Disposez minutieusement le câble de commande comme indiqué dans la
fi gure 2.
4. Raccorder fermement le câble de commande à la borne de l'Affi cheur
comme illustré sur le schéma 3 (serrez fermement mais à un couple ne
dépassant pas 0,12 N·m (0,01 kgf·m)).
5. Disposez le câble de commande à l'extérieur de l'unité interne de
manière à avoir la même proportion en alimentation électrique et en
câble de connexion comme indique dans la fi gure 3. (Encoche pour le
câblage externe)
6. Remontez l'unité interne en effectuant le processus inverse 1 à 2.
1
Type : A
Vis
1
Type : B
Vis
* Taille de câble 28-22AWG
ou 0,08-0,32 mm
2
Diamètre extérieur 4,7 mm maximum,
câble de commande longueur 30 m
ou moins.
Encoche pour le câblage externe
3
Câble de commande
Unité intérieure
Câble de commande
Télécommande
Panneau avant
Vis
Panneau avant
Vis
Capuchon des vis
70 mm
2
5 mm
Câble de commande
Borne
Unité
d'affi chage
Pour l'unité interne
1. Faîtes glisser le couvercle de la télécommande vers le bas et retirez-le.
2. S'il y a des batteries, retirez-les. L'usage de commande par câble avec
les batteries peuvent entraîner l'explosion de ces dernières.
3. Afi n d'insérer le câble de commande dans le trou, utilisez un tournevis
pour rompre le capuchon en plastique comme indiqué dans la fi gure 4.
4. IInsérez le câble de commande à l'arrière de la télécommande comme
indiqué dans la fi gure 5.
5. Fixez le câble de commande à la borne à l'aide des vis fournis (serrez
fermement mais à un couple ne dépassant pas 0,25 N·m (0,03 kgf·m))
et disposez-le comme indiqué dans la fi gure 6 et 7.
6. Disposez le câble de commande le long de la gouttière à l'arrière de la
télécommande comme indiqué dans la fi gure 8.
7. Fixez le vis fourni (Ø3,1×16L) au mur pour suspendre la télécommande
comme indiqué dans la fi gure 9.
8. Marquez et arrangez le trou pour fi xer les vis (Ø3,1×25L) comme
indiqué dans la fi gure 9.
9. Mettez le couvercle des batteries qui est fourni avec un sac
d'accessoires puis utilisez le vis fourni (Ø3,1×25L) pour fi xer le
couvercle des batteries au mur comme indiqué dans le fi gure ! (serrez
fermement mais à un couple ne dépassant pas 0,15 N·m (0,02 kgf·m)).
10. Remettez le couvercle de la télécommande.
4
Capuchon en plastique
7
Type A
* Les bornes pour le câblage peuvent se trouver à droite (type A) ou à gauche
(type B), selon le contrôleur emballé dans le carton.
Câble de commande
Trou pour suspendre
la télécommande
Télécommande
8
Type A
des batteries
Serrez fermement mais à un couple ne
dépassant pas 0,15 N·m (0,02 kgf·m)
8
5
6
30 mm
10 mm
* Taille de câble 28-22AWG
Câble de commande
ou 0,08-0,32 mm
Diamètre extérieur 4,7 mm
maximum, câble de commande
longueur 30 m ou moins.
Type B
Borne
Câble de
commande
Télécommande
Type B
Couvercle
Vis
2
Câble de
commande
Vis (Ø3,1×16L)
pour suspendre la
télécommande
Mur
Vis (Ø3,1 × 25L) pour
fi xer le couvercle des
batterie
9
!
