4
Levée

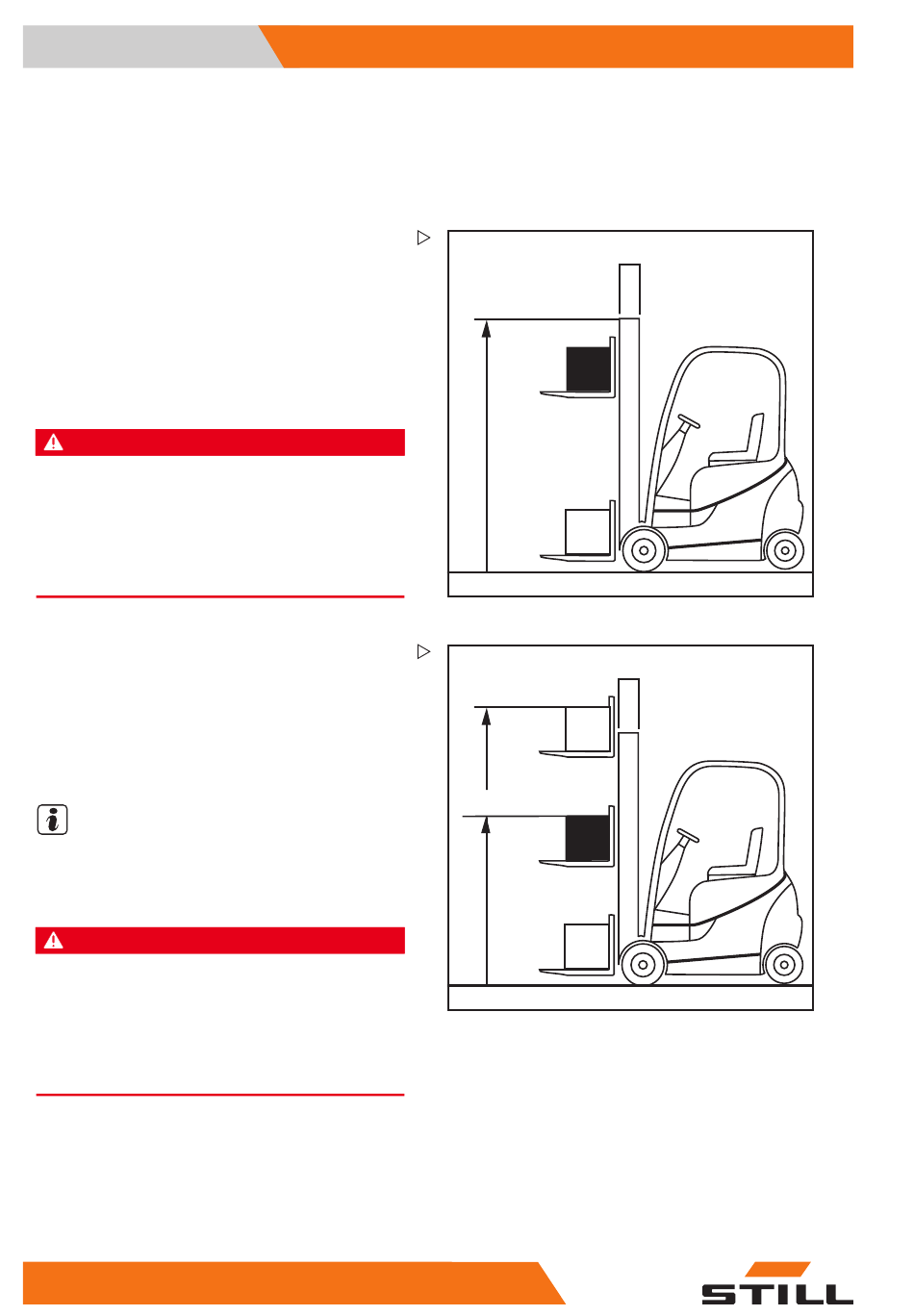

Types de mât élévateur
Un des mâts élévateurs suivants peut être
monté sur le chariot :
Mât télescopique
Pendant la levée, le mât élévateur s'élève sur
les vérins d'élévation extérieurs, entraînant
le tablier élévateur avec lui via les chaînes (le
tablier élévateur monte deux fois plus vite que
le mât élévateur intérieur). Le bord supérieur
(1) du mât élévateur intérieur peut donc être
plus haut que le tablier élévateur.
DANGER
Risque d'accident résultant d'une collision du mât
élévateur ou de la charge avec les plafonds ou
entrées bas.
– Noter que le mât élévateur intérieur ou la charge
peut être plus haut que le tablier élévateur.
– Noter les hauteurs des plafonds et des entrées.
Mât élévateur Hi-Lo (variante)
Pendant la levée, le vérin d'élévation inté-
rieur s'élève jusqu'en levage libre (3), puis les
vérins d'élévation extérieurs lèvent le mât élé-
vateur intérieur jusqu'à la hauteur maximale
(2).
REMARQUE
Quand on l'élève au-delà du levage libre, le
tablier élévateur reste toujours au bord supé-
rieur de l'extrémité du mât en déploiement.
DANGER
Risque d'accident résultant d'une collision du mât
élévateur ou de la charge avec les plafonds ou
entrées bas.
– Noter que le mât élévateur intérieur ou la charge
peut être plus haut que le tablier élévateur.
– Noter les hauteurs des plafonds et des entrées.
166
1
2
3
174763 FR - 01/2018
Fonctionnement
6210_810-001
6210_810-002
