6 - PrinciPe D'asseMblaGe
Les banches FLEXEL, une fois cintrées, seront assemblées centrées selon un même axe : les éléments
de 2.32 m à l'intérieur, les éléments de 2.40 m à l'extérieur. Pour compenser les différences entre
périmètres intérieurs et extérieurs, une fourrure bois devra être intercalée entre chaque banche FLEXEL.
Cette fourrure aura une largeur variable selon le rayon et l'épaisseur du voile et se placera à l'intérieur
du coffrage pour les grandes courbes ou à l'extérieur pour les petites courbes (voir tableau des
compensations page 46).
La tige entretoise peut se déplacer latéralement de plusieurs millimètres grâce au trou oblong.
Ceci est particulièrement intéressant dans les cas suivants :
- armatures très resserrées.
- voile de forte épaisseur et faible rayon.

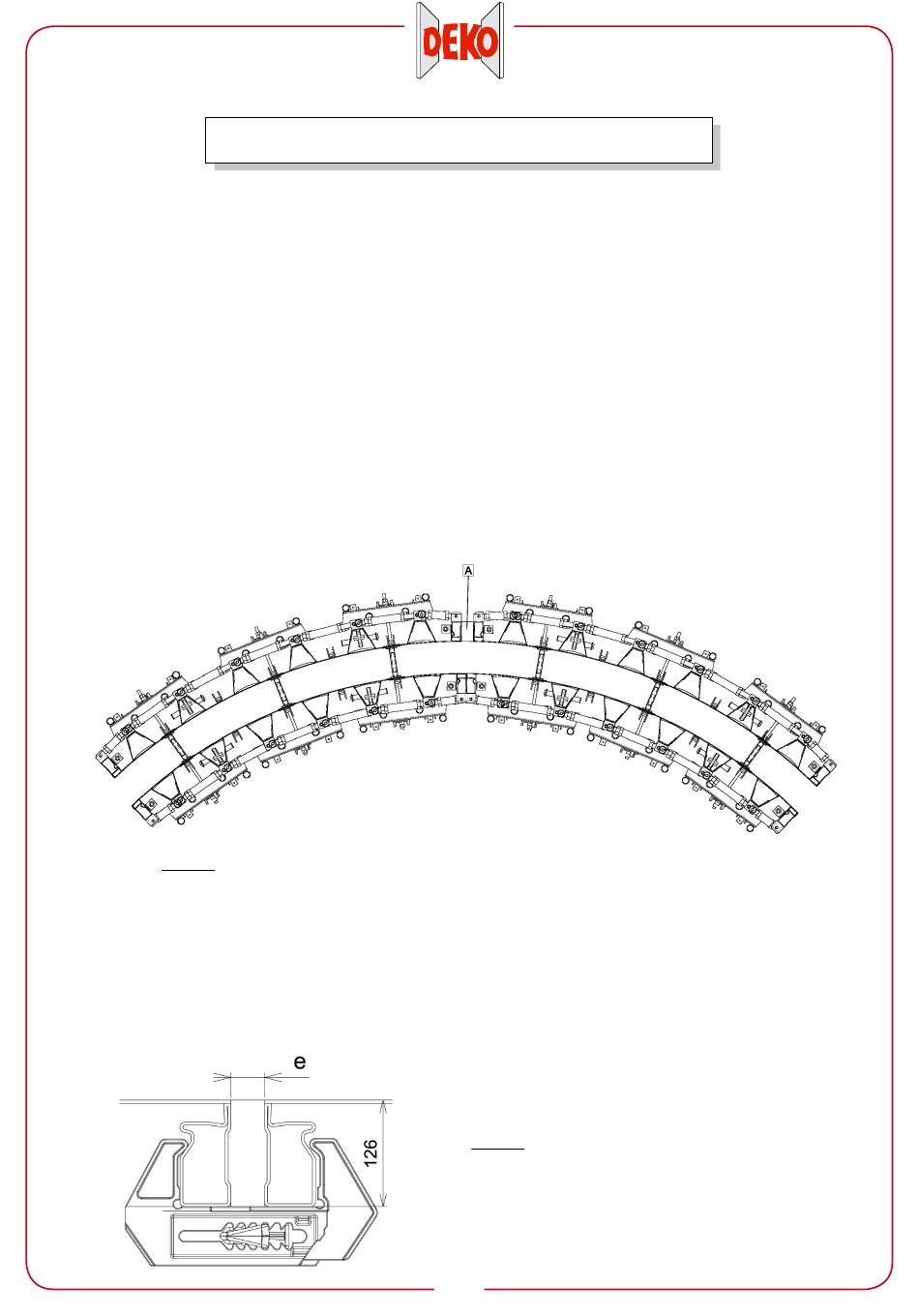

Fig 13 : Exemple d'emplacement de fourrure bois à l'extérieur entre éléments de 240 (A)
La fourrure bois utilisée pour compenser la différence entre les périmètres intérieurs et extérieurs, est
serrée entre 2 banches (voir figure 13) à l'aide de la serrure crantée PERFORM (voir figure 14).
La serrure PERFORM ne permet pas de reprendre des fourrures supérieures à 80 mm; au delà, utiliser
les serrures réglables PERFORM (art : 820100) permettant le serrage de fourrures jusqu'à des
épaisseurs de 250 mm.
Fig 14 : Coupe sur assemblage avec serrure
PERFORM – Art 820000
« e » : variable suivant l'épaisseur et le rayon du voile
25
