Ces manomètres pour pression différentielle correspondent aux normes EN 837-1
L'utilisateur doit s'assurer que, le choix du manomètres pour pression différentielle soit approprié par
rapport à l'influence du fluide sur les matériaux utilisés et sur l'organe moteur, sur l'étendue de mesure et à
l'exécution.

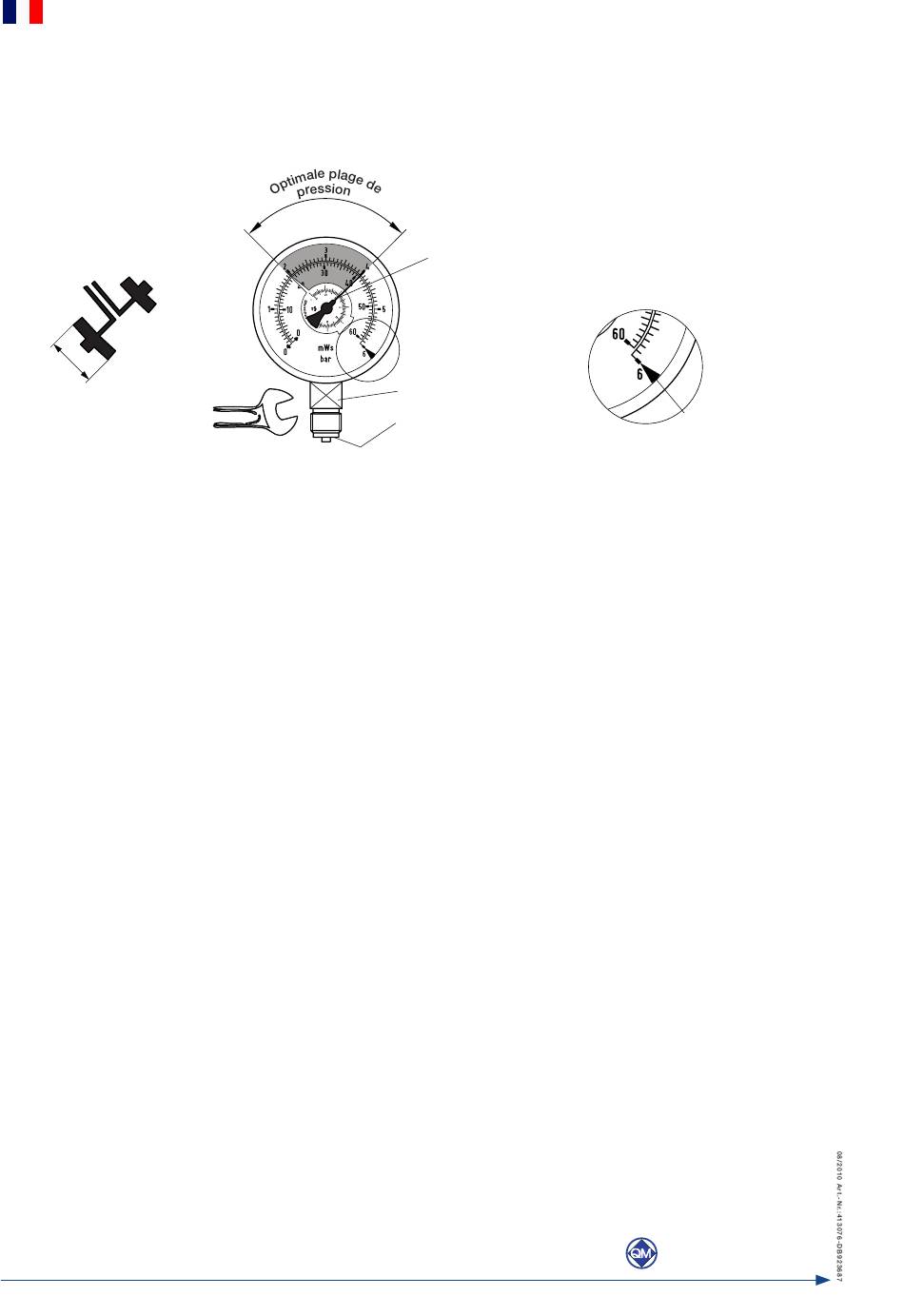

Le choix de l'étendue de mesure du manomètre pour pression différentielle est optimal quand la pression
d'utilisation se trouve dans le 2ème tiers de la plage de l'affichage.
Plage du zéro
Les points de mesure de la pression doivent êtres préparés selon les indications pour les tarau-dages. Voir
également les indications supplémentaires selon les directives de VDE/VDI 3511 et 3512 page 3 et la norme
EN 837-1/2.
Les joints selon DIN 16258 sont aptes pour l'ètanchéité du montage. Le couple de serrage cor-rect dépend
de la matière et de la forme du joint utilisé. Il ne devrait pas dépasser 80 Nm.
La pression élevée est raccordée sur le raccord + , la pression basse est raccordée sur le rac-cord - .
Les raccords de branchement sont vissés ou dévissés par l'intermédiaire d'écrous-chapeau fous ou adap-
tés au point de mesure par des raccords gauche-droit.
Les appareils de mesure de pression sans remplissage de glycérine ou d'huile doivent être mon-tés dans
des lieux sans vibrations et positionnés de façon à pouvoir être facilement lus.
Nous recommandons d'installer, entre le point de mesure et le manomètre pour pression différen-tielle, une
vanne de séparation permettant de remplacer l'appareil de mesure ou de faire un con-trôle du zéro sans
interrompre le service. En état hors pression, l'aiguille du manomètre doit se trouver au zéro dans le champ
du zéro sur le cadran. Veuillez prendre en considération l'influence de la température sur la précision de
l'affichage.
Au cas où la tuyauterie à l'appareil de mesure n'est pas suffisamment stable pour un montage sans vibra-
tions, la fixation doit être effectuée par un support de montage pour paroi et / ou tuyau-terie, le cas échéant
en utilisant un tube capillaire.
Le montage du manomètre pour pression différentielle est à effectuer de
service admissible (environnement et fluide), en prenant en considération l'influen-ce de la convection et du
rayonnement thermique, ne soit pas dépassée en valeur positive ou negative. Pour ce faire, les manomètres
pour pression différentielle et éléments de séparation doivent être protégés par des conducteurs de mesure
suffisamment longs ou par des siphons.
Si le fluide est soumis à des variations de pression rapides ou s'il faut s'attendre à des coups de bélier, ces
effets ne doivent pas agir directement sur l'organe moteur. Les coups de bélier doivent être atténués dans
leur effet, par exemple par le montage d'un circuit amortisseur (ré-duction de la section du canal de pressi-
on) ou par l'introduction en amont d'un raccord amortis-seur réglable.
En règle générale, un manomètre pour pression différentielle est monté avec le cadran en posi-tion vertica-
le. En cas de divergence de la règle, il faut prendre en considération le symbole de positionnement sur le
cadran.
Lors de l'épreuve de pression ou d'opération de purge de tuyauteries ou récipients, la charge sur le
manomètre pour pression différentielle ne de doit pas dépasser la valeur du repère de fin d'échelle sur le
cadran. Sinon le manomètre doit être, ou mis hors circuit ou doit être démonté.
Avant le démontage du manomètre pour pression différentielle il faut détendre l'organe moteur.
Afin d'éviter des dommages le manomètre pour pression différentielle est à stocker dans son emballage
d'origine. Température de stockage de -40 jusqu'à +70°C.
4
Valeur mesurée
différentielle
X
Kl.1,6
Raccords à visser
Surface d`étanchéité
X
Kl.1,6
Marque de
fin dèchelle
façon à ce que la tem-pérature de
