Étape 1 / Installation

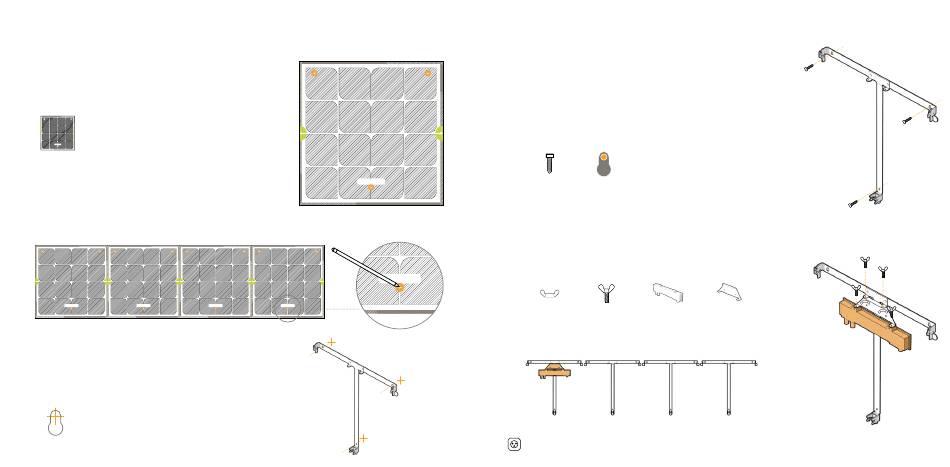

Placement des supports
1
Positionner tous les patrons à l'aide des
autocollants double face.
Vérifier leurs alignements et positions dans
l'espace en prenant du recul.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
A l'aide d'un crayon, tracer sur le mur
les 3 croix correspondant à l'emplacement
des 3 vis du support mural.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
x4 Patrons
2
Tracer au crayon les emplacements des futures vis puis retirer les patrons.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
A l'aide d'un crayon, tracer sur le mur
A l'aide d'un crayon, tracer sur le mur
les 3 croix correspondant à l'emplacement
les 3 croix correspondant à l'emplacement
des 3 vis du support mural.
des 3 vis du support mural.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
3
Vérifier que le marquage des trous est correct en
superposant le support sur votre mur.
Vous devez voir votre marque à travers les trous sur
votre mur.
Position du tracé
12
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
A l'aide d'un crayon, tracer sur le mur
les 3 croix correspondant à l'emplacement
des 3 vis du support mural.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
A l'aide d'un crayon, tracer sur le mur
les 3 croix correspondant à l'emplacement
des 3 vis du support mural.
A l'aide d'un crayon, tracer sur le mur
A l'aide d'un crayon, tracer sur le mur
les 3 croix correspondant à l'emplacement
les 3 croix correspondant à l'emplacement
des 3 vis du support mural.
des 3 vis du support mural.
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
Marge minimale conseillée entre les modules. Pour configuration en carré inclinée, veuillez vous référer à la page 5 du guide d'installation
4
Visser les deux vis supérieures au mur a
a
.
Percer au préalable si besoin.
Attention : vérifier qu'il n'y a pas de câble ou de
tuyau avant de percer.
Ajouter le support et la troisième vis b
b
.
Vérifier le bon serrage des 3 vis.
Répéter l'action pour les 4 supports.
x12 Vis
Position finale
de la vis
5
Attacher le support a
a
de l'onduleur au support le
plus proche de la prise domestique.
Attacher l'onduleur b
b
au support.
x2
x4
x1
Écrou papillon
Vis papillon
Onduleur
Prise domestique
au plus proche
a
a
b b
a a
x1
Support
a a
b
b
13
