2
Installation

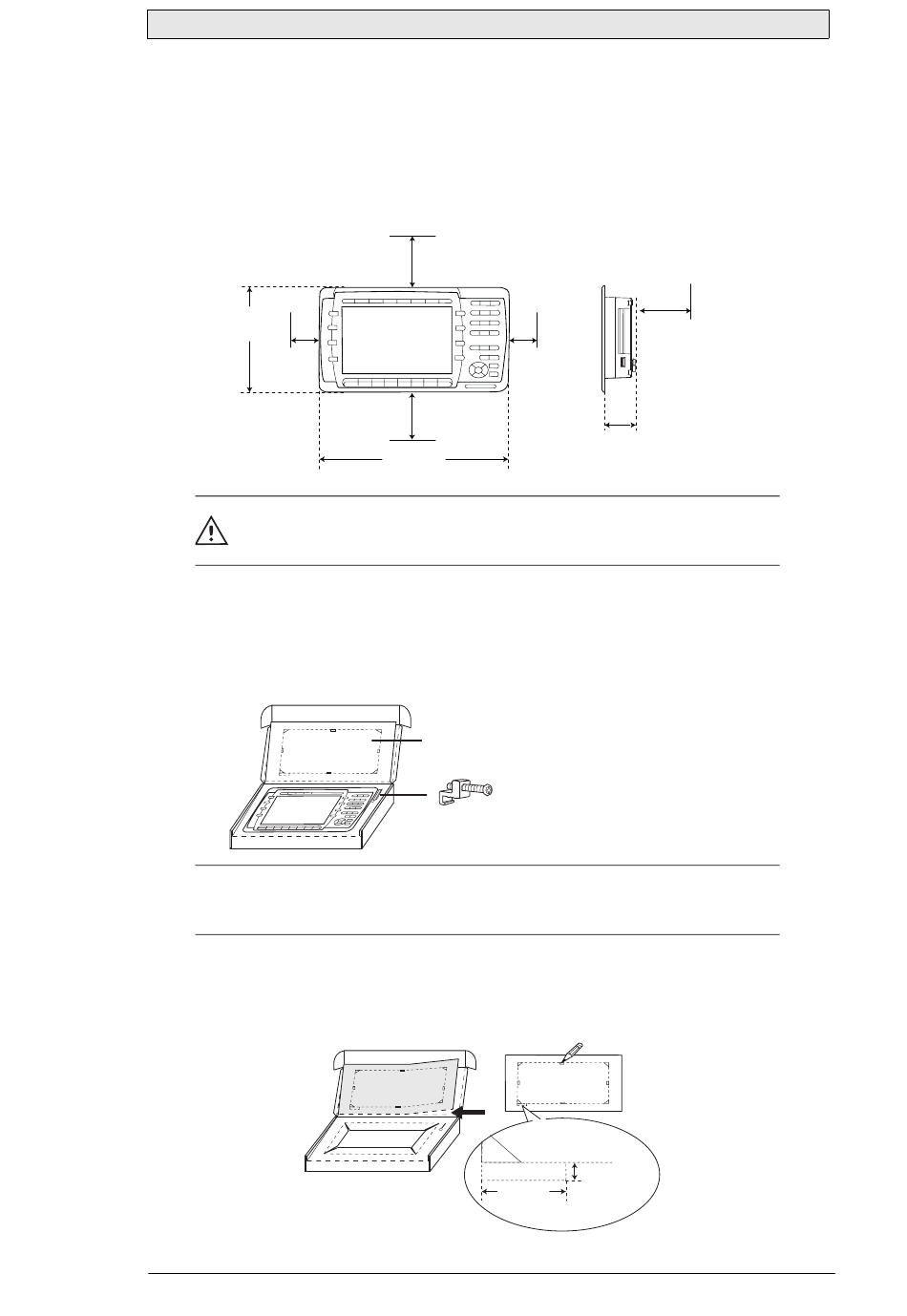

2.1 Espace requis
– Épaisseur de la plaque d'installation : 1,5 - 9,0 mm (0,06 – 0,35 pouces)
– Espace requis pour l'installation du panneau opérateur :
177 mm
(6,97 pouces)
50 mm
(2.0 pouces)
Attention :
Les ouvertures du boîtier permettent à l'air de circuler. Évitez de couvrir ces
ouvertures.
2.2 Procédure d'installation
1. Déballez et vérifiez le contenu livré. Si des dégâts sont constatés, notifiez-les au
.
fournisseur
Remarque :
Placez le panneau opérateur sur une surface stable lors de son installation.
Il peut subir des dégâts en tombant.
2. Placez la découpe du panneau à l'endroit où le panneau opérateur doit être situé,
tirez le long des côtés externes des trous et coupez en suivant les repères. Si l'accès
à la bande de texte est nécessaire, ajoutez de l'espace dans l'angle inférieur
gauche.
Beijer Electronics, MAFR771C
100 mm
(4,0 pouces)
50 mm
(2,0 pouces)
100 mm
(4,0 pouces)
285 mm
(11,22 pouces)
Découpe du panneau 245,5 x 138,5 mm
(9,67 x 5,45 pouces)
x 6
Pour bande de texte
18,0 mm
(0,71 pouces)
Installation
100 mm
(4,0 pouces)
56 mm
(2,20 pouces)
5,0 mm
(0,20 pouces)
9
