9 Installation mécanique
9.2
Exemples d installation
9.2.1
Portes doubles
Pendant l installation, placer le centre du profil rail support au milieu de la baie libre. Cela assure
que le profil rail support sera fixé symétriquement dans la largeur de la baie. Voir aussi Installation
du profil rail support à la page 20.
9.2.2
Portes simples
Voir aussi Installation du profil rail support à la page 20.

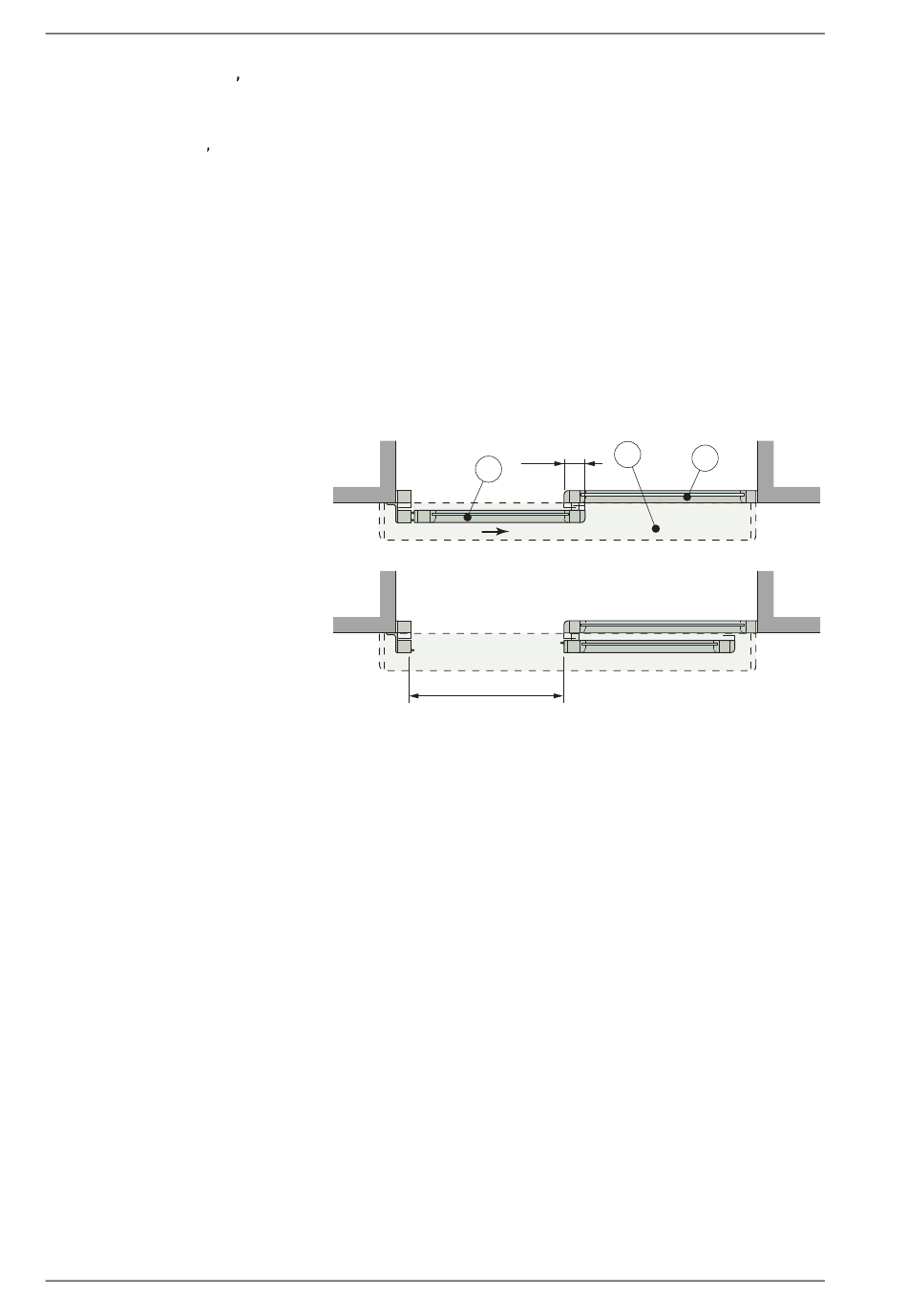

Exemple d'installation à prendre en compte pendant l'installation
Installation recommandée (ADS)
Pour réduire le risque de cisaillement des doigts, le poteau de réception est utilisé comme butée
à la fermeture et des joints à labyrinthe sont intercalés entre le vantail (1) et la partie fixe (2). Le
vantail (1) peut être entièrement ouvert et s'aligne avec la partie fixe (2) si le vitrage latéral est 100
mm plus large que la porte.
1
Vantail
2
Partie fixe
3
Opérateur
COW = Largeur de passage
LAP = Largeur de recouvrement (pro-
fil)
Variante d'installation pour vantaux menuisés (par d'autres qu'ADS)
La distance mesurée entre la vitre du vantail (1) et le profil de la partie fixe (2) ne doit pas dépasser
8 mm. Dans le cas contraire, le bord avant du vantail (1) doit être positionné à au moins 25 mm
de la partie fixe (2).
18
LAP
1
COW
