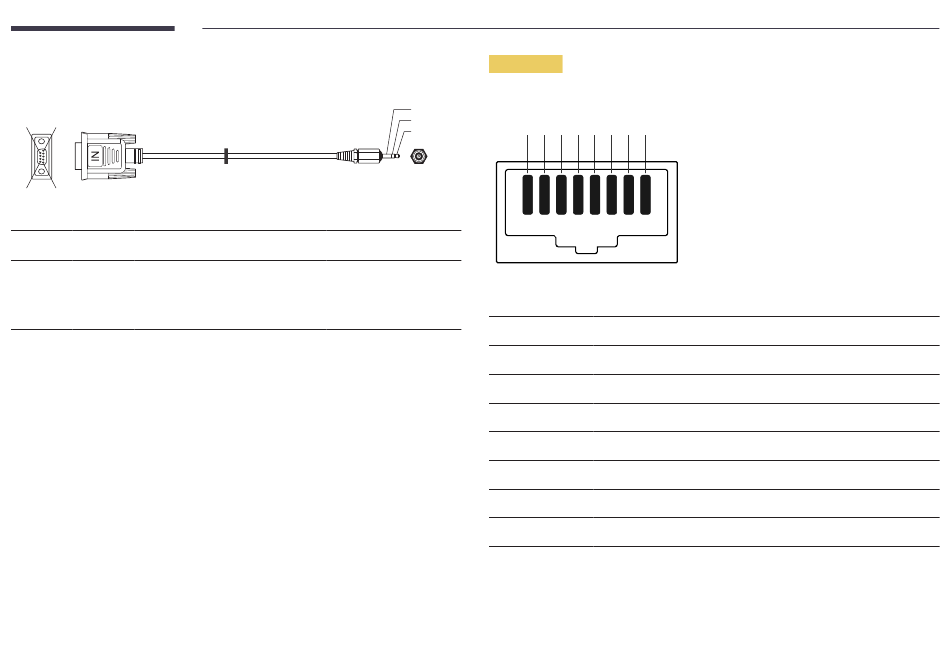

Câble Lan; Couleur Standard - Samsung Db10D Manuel De L'utilisateur

• Câble RS-232C
Connecteur : D-Sub à 9 broches pour câble stéréo
6 1
9 5
-P1-
-P1- -P1-
Type mâle Réception 3
Emission 2
Terre 5
-P2-
---------- 1 Emission
---------- 2 Réception
---------- 3 Terre
Câble LAN
• Attribution des broches
3
2 1 2 3 4 5 6 7 8
1
-P2-
-P2-
STEREO
PLUG
N° de broche
(ø 3,5)
1
2
3
4
5
6
7
8

Couleur standard

Blanc et orange
Orange
Blanc et vert
Bleu
Blanc et bleu
Vert
Blanc et marron
Marron
Signal
TX+
TX-
RX+
NC
NC
RX-
NC
NC
