Mesures
Ce chapitre décrit les procédures de mesure courantes
Branchement au circuit testé
XW Avertissement
Pour éviter tout risque d´électrocution, de brûlure ou
de lésion corporelle :
•
Supprimer tout le courant du circuit testé et décharger
la capacité de celui-ci avant de le tester à l´aide du
produit.
•
Brancher les cordons de mesure sur les entrées de
l´appareil avant de brancher ce dernier sur le circuit
testé.
•
Confirmer avant et après les tests que le produit
n´indique pas la présence d´une tension dangereuse,
voir tableau 5. Si l´appareil émet un signal sonore
continu alors qu´une tension dangereuse est signalée
sur l´affichage, débrancher les cordons de mesure et
couper l´alimentation du circuit testé.
Pour brancher l´appareil au circuit testé :
1.
Déplacer l´obturateur de sécurité pour accéder aux bornes
d´entrée.
2.
Insérer les cordons de mesure dans les bornes appropriées, voir
le tableau 6.
3.
Brancher les sondes des cordons de mesure au circuit testé.

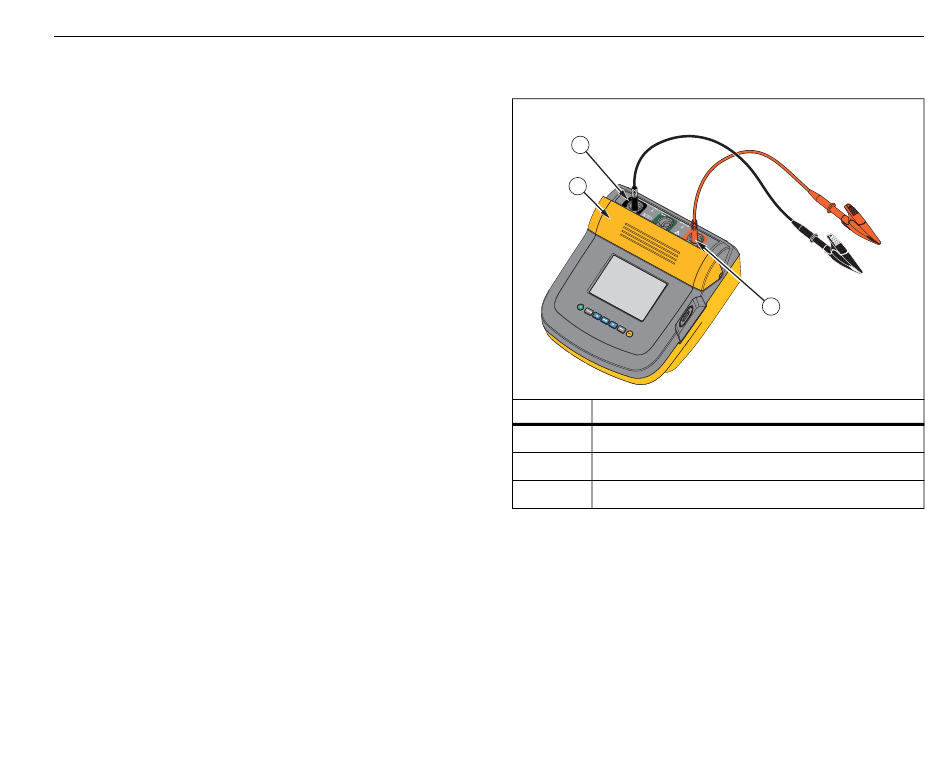

Tableau 6. Branchements des cordons de test
1
3
Elément
(-) borne négative
(+) borne positive
Obturateur de sécurité
Remarque
Le testeur n´est PAS spécifié pour <200 kΩ. Autrement dit,
on obtient une mesure non spécifiée mais >0 lorsque les
cordons sont mis en court-circuit et qu´un test est exécuté.
Ceci est normal pour la configuration des circuits d´entrée et
n´affecte pas les mesures figurant dans la gamme de
précision spécifiée.
Insulation Tester
Mesures
2
Description
9
