IRIS – Digitaler Infrarotstrahler Iris EF
4.2.10 Anschluss Infrarotstrahler – Steuerzentrale
•
Jeder Infrarotstrahler benötigt seine eigene Stromversorgung. Schließen Sie den Infrarotstrahler an
eine Netzsteckdose an.
•
Schließen Sie den Strahler Iris EF an die Steuerzentrale Iris TS Mk II an. Bis zu 30 Infrarotstrahler kön-
nen im Einkabelprinzip in bis zu 4 Linien an die Steuerzentrale Iris TS Mk II angeschlossen werden.
•
Das Einschalten der Strahler erfolgt über ein vorhandenes HF-Signal. Erhält der Infrarotstrahler
Iris EF kein Signal von der Steuerzentrale schaltet er in den Stand-by-Modus.
•
Durch unterschiedliche Abstände zwischen Steuerzentrale und den verschiedenen Infrarotstrahlern
kann es zu einer Signalverzögerung kommen. Um so genannte „Aussetzer" zu vermeiden, sollten
Sie gleichlange Kabel verwenden.
•
Die Kabelverzögerung kann auch über die Signalausgleichstaste am Infrarotstrahler ausgeglichen
werden.
•
Achtung:
Wenn Sie mehrere Infrarotstrahler im Einkabelprinzip an eine Steuerzentrale Iris TS Mk II an-
schließen, schließen Sie an den freien BNC-Anschluss des letzten Infrarotstrahlers einen Abschluss-
widerstand von 75 Ohm an, um Signalreflektionen zu vermeiden.

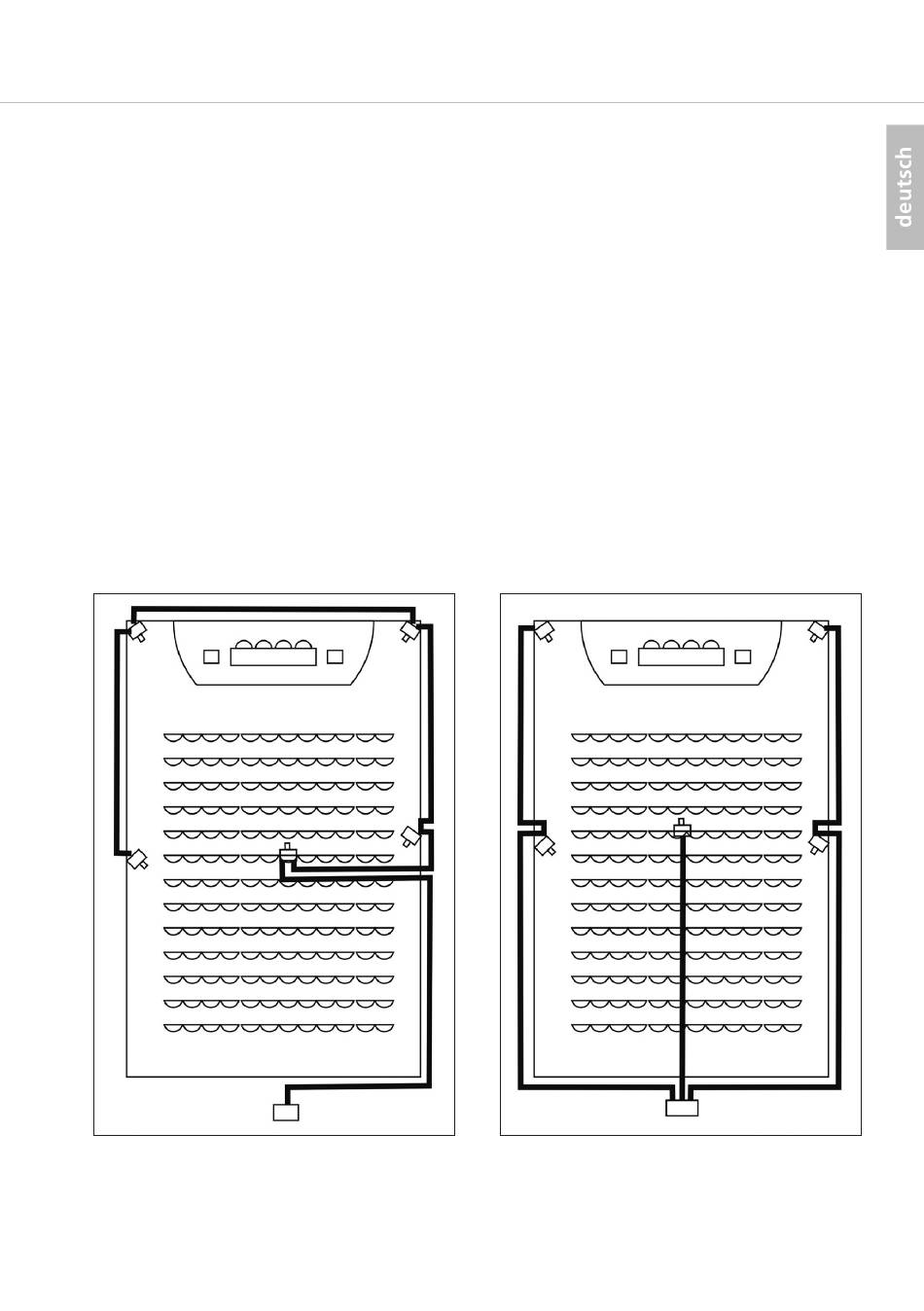

Beispiele
Unsymmetrischer Anschluss
(sollte vermieden werden)
Symmetrischer Anschluss
(sollte bevorzugt werden)
23
