7.6.1.2.3 Installations au propane
NOTE : Les sections de conduit horizontales exigent une élévation de ¼
po (6 mm) pour chaque 12 po (305 mm) de course horizontal.
Table 7.5, Terminaisons horizontales d'élévation verticale minimum
Élévation verticale
Course horizontale
minimum (V
)
minimum (H
MIN
9 po
229 mm
6 po
Élévation verticale minimum, course horizontale minimum /
maximum:
9 po (229mm) élévation verticale minimum + coude horizontal de
90° + 6 po (152mm) course horizontale minimum / 18 po (457mm)
maximum+ chapeau d'évacuation
Voir la Figure 7.3 pour conduit combiné de installations au propane.
34
CONDUIT D'ÉVACUATION
Course horizontale
)
maximum (H
)
MIN
MAX
152 mm
18 po
457 mm
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces

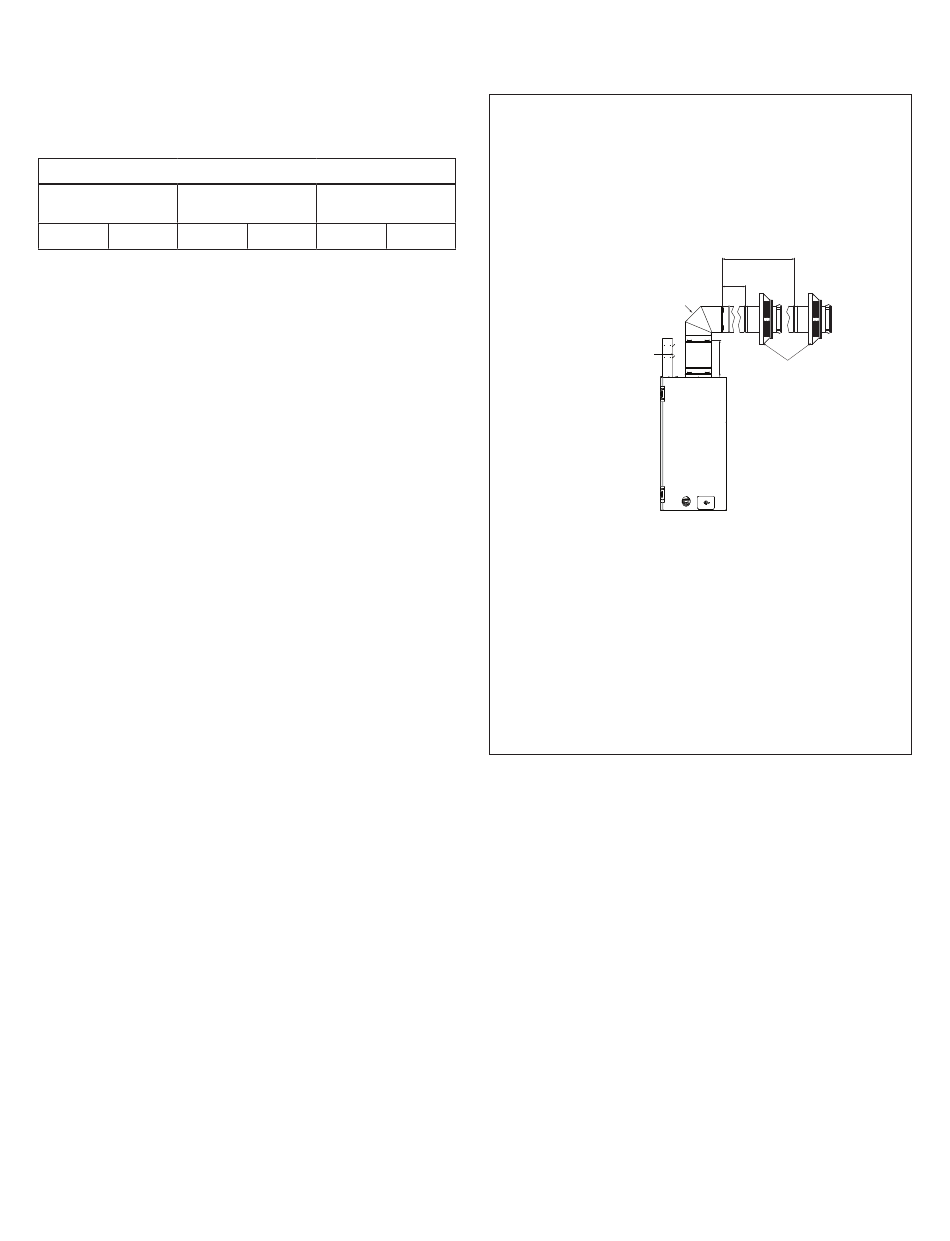

SCHÉMA 4 ÉVAC. SUR LE DESSUS (TERMINAISONS HORIZONTALES - PROPANE)
(A) Étriers de dégagement
(B) Écrans thermiques des étriers
(C) Coude de 90°
9 po (229mm) V
+ COUDE 90° + 6 po (152mm) H
MIN
A
B
(D) Écran thermique d'évac. horizontale
(ne pas applicable)
(E) Chapeau d'évacuation
/ 18 po (457mm) H
MIN
H
MAX
H
MIN
C
V
MIN
E
#BAY-41-G R.12 Juillet 2019
MAX
