Câblage des entrées/sorties et de l'alimentation du transmetteur
Décembre 2020

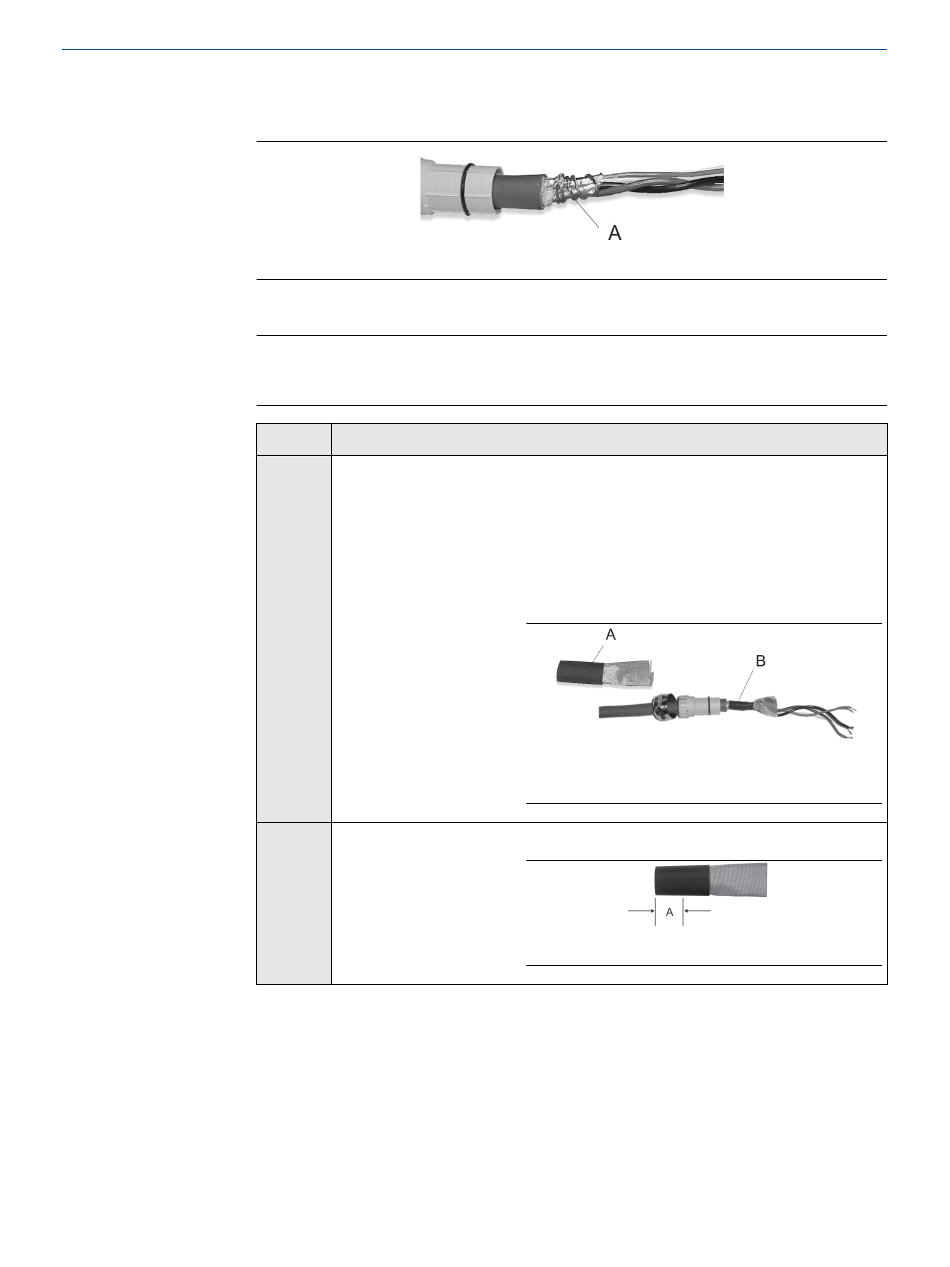

6. Enrouler deux fois les fils de masse autour du blindage et couper l'excédent.
7. Pour câbles blindés par feuillard uniquement :
20
A. Fils de masse enroulés autour du blindage
Remarque
Pour les câbles armés à tresses, ignorer cette étape et passer directement à l'étape
suivante.
Option
Description
Câble
a. Glisser le manchon thermorétractable blindé sur les fils de masse.
NPT
S'assurer que les fils sont entièrement recouverts.
avec
b. Rétracter le manchon à l'aide d'un pistolet à air chaud (121,1 °C).
presse-
Ne pas brûler le câble.
étoupe
c. Positionner le tube de compression de telle sorte que son bord
intérieur soit aligné avec la tresse du manchon thermorétractable.
A. Manchon thermorétractable blindé
B. Manchon thermorétractable après chauffage
Câble
Couper 8 mm du manchon.
M20
avec
presse-
étoupe
A. Coupe
