MISE EN PLACE DES COLONNES SUR LES PUITS A SCELLER (POB30)

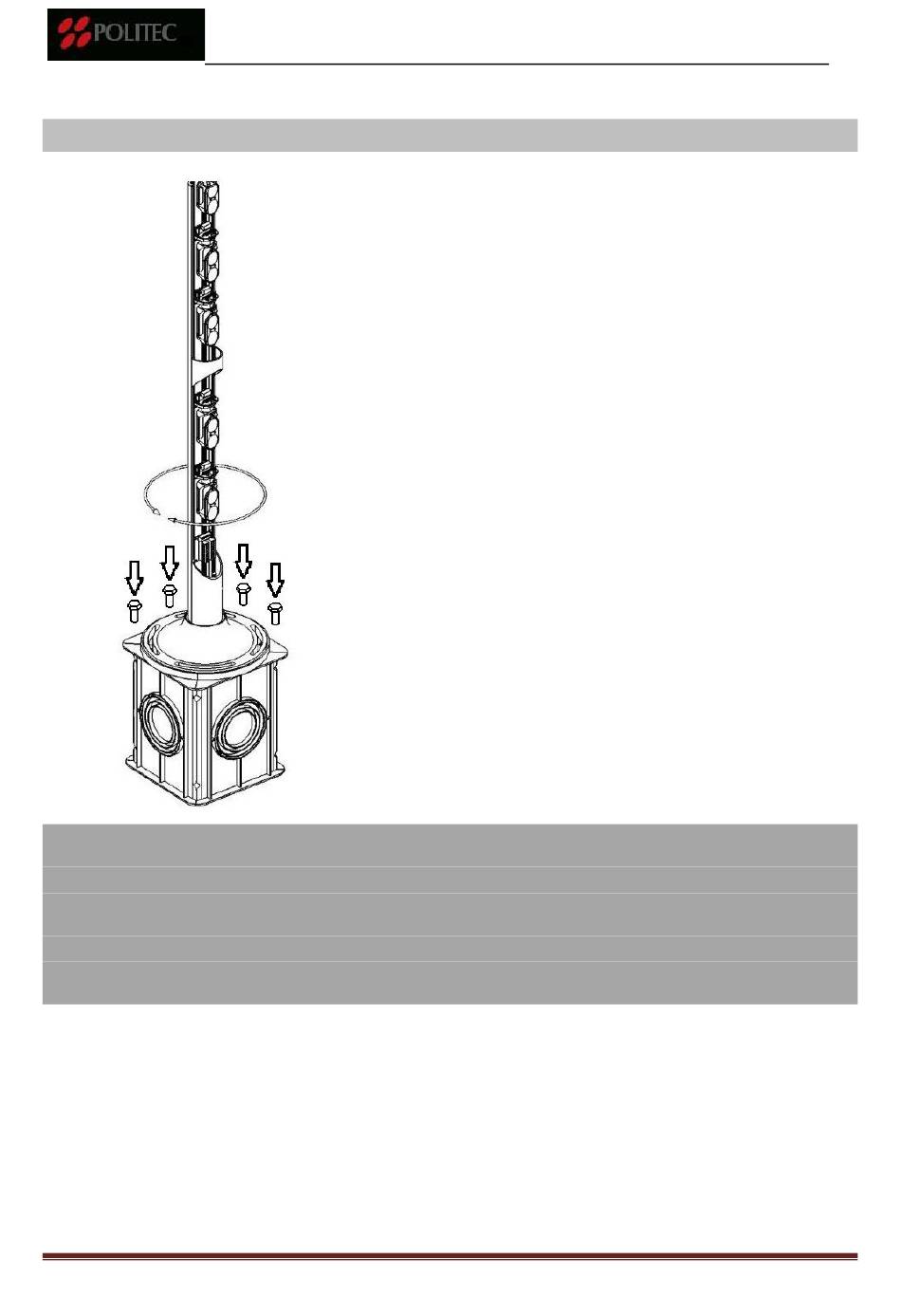

Figure 3
Quelle que soit la position dans laquelle la colonne est posée sur le socle il y a toujours au moins quatre des
huit écrous de la bride qui restent accessibles pour assurer la fixation de la colonne.
La colonne une fois fixée peut être sujette à des oscillations sous le vent sans que cela n'altère en aucune
façon la qualité de la détection ou la stabilité du système (rayons infrarouges coniques).
POLITEC
DOCUMENTATION TECHNIQUE MANA IR
Pour mettre en place la colonne MANA sur le puits
désormais scellé il suffit de poser la colonne sur la bride
de fixation qui dépasse du béton en ayant soin :
1.
De faire passer les câbles au travers des presse-
étoupes déjà fixés sur le couvercle inférieur
2.
De faire passer également les câbles au travers
du joint d'étanchéité
3.
De refermer le couvercle inférieur au moyen des
vis en dotation
Ensuite il faut fixer la colonne au socle en serrant
délicatement les quatre boulons en dotation dans les
écrous qui sont visibles au travers des trous oblongs de
la base de la colonne de façon à ce que la colonne puisse
tourner librement sur son axe.
Puis il faut orienter la colonne de façon à ce que la partie
de la colonne portant les groupes optiques soit tournée
vers la ou les colonnes avec lesquelles elle forme un
barrage.
Enfin il faut fixer définitivement la colonne en vissant les
boulons déjà en place dans les écrous de la bride en
prenant garde de ne pas endommager les trous oblongs
en serrant excessivement les boulons.
IMPORTANT :
