Gigabyte GA-890FXA-UD5 Manuel D'utilisation page 30

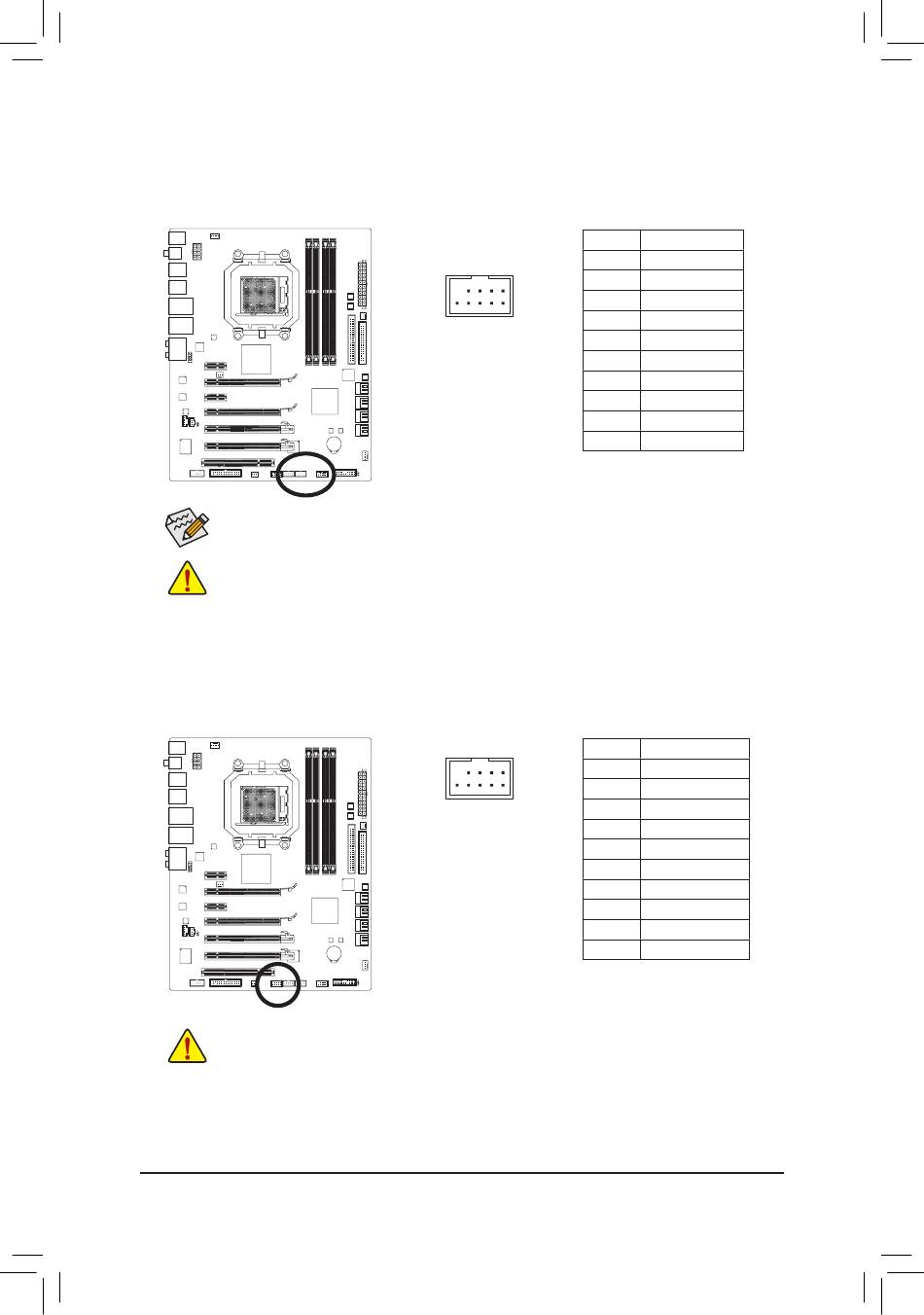

16) F_USB1/F_USB2/F_USB3 (En-têtes USB)
Les connecteurs sont conformes aux spécifications USB 2.0/1.1. Chaque connecteur USB peut fournir
deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le
UG
T
revendeur local.
17) F_1394 (embase IEEE 1394a)
UG Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir
T
un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l'équerre IEEE 1394a en option,
veuillez contacter le revendeur local.
Installation matérielle
Lorsque le système est en mode S4/S5, seulement les ports USB routés à l'embase F_USB1
peuvent supporter la fonction Chargement MARCHE/ARRÊT.
Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 1394 dans le connecteur USB.
•
Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le
•
cordon d'alimentation de la prise de courant afin de prévenir tout endommagement du support
USB.
Ne branchez pas le câble du bracket USB dans le connecteur IEEE 1394a.
•
Avant d'installer le support IEEE 1394a, assurez-vous d'éteindre votre ordinateur et
•
de débrancher le cordon d'alimentation de la prise de courant afin de prévenir tout
endommagement du bracket IEEE 1394a.
Pour connecter un périphérique IEEE 1394a, reliez une extrémité du câble du périphérique à
•
votre ordinateur puis relies l'autre extrémité du câble au périphérique IEEE 1394a. Assurez-
vous que le câble est fermement connecté.
Broche N. Définition
9 1
10 2
Broche N. Définition
9 1
10 2
- 30 -
1 Alimentation (5V)
2 Alimentation (5V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 MASSE
8 MASSE
9 Pas de broche
10 NC
1 TPA+
2 TPA-
3 MASSE
4 MASSE
5 TPB+
6 TPB-
7 Alimentation (12V)
8 Alimentation (12V)
9 Pas de broche
10 MASSE
