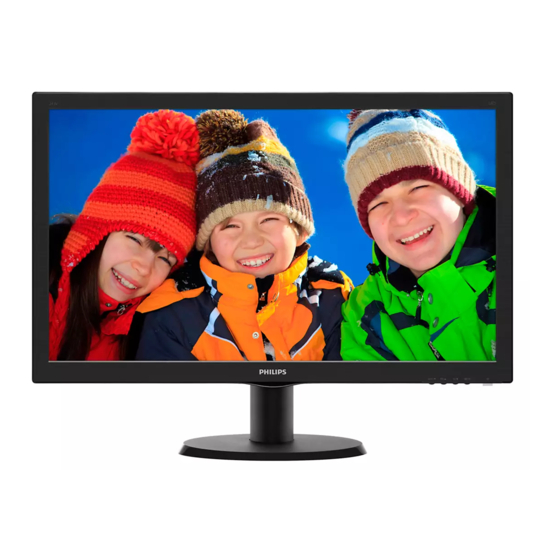

Philips 243V5LSB Manuel D'utilisation

Philips 243V5LSB Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
www.philips.com/welcome
FR
Manuel d'utilisation
Assistance client et Garantie
Guide de dépannage et
Foire Aux Questions
1
28
33
243V5

Publicité

Table des Matières
loading

Manuels Connexes pour Philips 243V5LSB

Sommaire des Matières pour Philips 243V5LSB

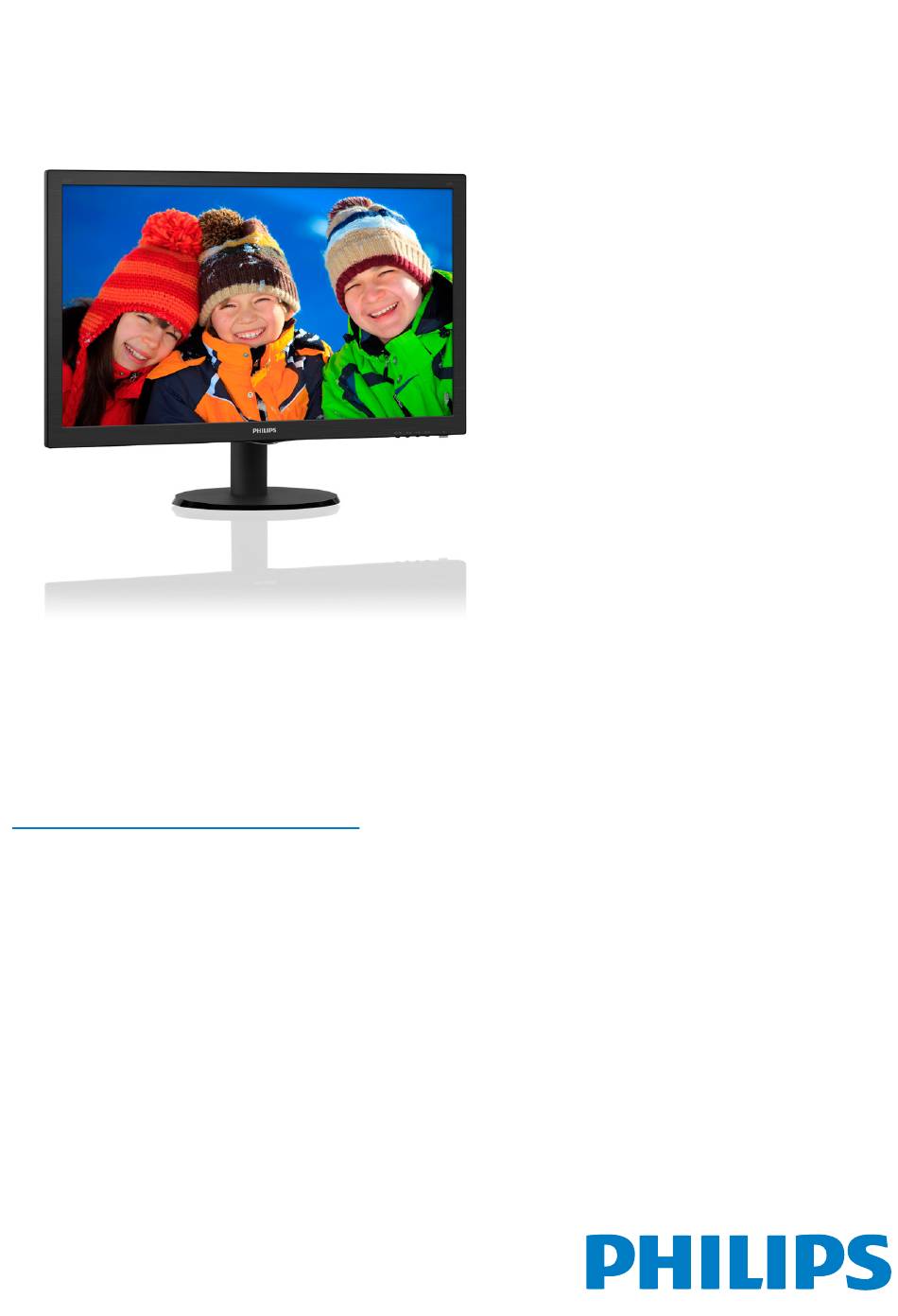

  • Page 1 243V5 www.philips.com/welcome Manuel d'utilisation Assistance client et Garantie Guide de dépannage et Foire Aux Questions...

  • Page 2: Table Des Matières

    5. Gestion de l'énergie ......22 6. Informations Concernant les Réglementations ........24 7. Assistance client et Garantie ....28 7.1 Politique de Philips relative aux pixels défectueux des écrans plats ....28 7.2 Assistance client & Garantie ....30 8. Guide de dépannage et Foire Aux Questions ..........33...

  • Page 3: Important

    Si vous mettez le moniteur hors tension conçu pour toutes les personnes qui utilisent en débranchant le câble secteur ou le le moniteur de Philips. Prenez le temps de lire câble d'alimentation CC, attendez 6 ce Manuel d'utilisation avant d’utiliser votre secondes avant de rebrancher ces câbles.
  • Page 4 1. Important • Ne le mettez pas non plus en contact Avertissement avec de l'eau ni avec un environnement Si vous n’utilisez pas un économiseur d’écran ou excessivement humide. une application de rafraîchissement périodique • Si votre moniteur est mouillé par de l'eau, de l’écran, vous pourriez avoir un problème essuyez-le aussi rapidement que possible à...

  • Page 5: Notations

    Veuillez consulter votre réglementation locale relative à la mise au rebut de votre ancien moniteur et des matériaux d’emballage auprès de votre revendeur local. Informations relative à la reprise/recyclage destinées aux Philips établit des objectifs viables d'un point de...
  • Page 6 Concernant le planning, la conception et les étapes de production, Philips se concentre sur une fabrication de produits facilement recyclables. Chez Philips, la gestion de la fin de vie inclut l'implication aux initiatives nationales de reprise et aux programmes de recyclage, lorsque cela est possible, idéalement en...

  • Page 7: Installation Du Moniteur

    前请阅读使用说明 s’enclenche en place. User’s Manual Monitor drivers 保留备用 SmartControl software Philips and the Philips’ Shield Emblem are registered trademarks of Koninklijke Philips N.V. and are used under license from Koninklijke Philips N.V. Power * VGA * Câble audio * Audio * DVI 3.
  • Page 8 2. Installation du moniteur 243V5LHAB/243V5QHAB/243V5QHABA/243V Connexion à votre PC 5QHAWA 243V5LSB/243V5QSB/243V5QSBA(Mallille Entrée d’alimentation CA Entrée HDMI 243V5LSB/243V5LSW/243V5QSB/243V5QS Entrée DVI-D W/243V5QSBA/243V5QSWA Entrée VGA Entrée audio Jack de l’écouteur Verrou antivol Kensington Connexion à un PC 1. Connectez le cordon d’alimentation à...

  • Page 9: Utilisation Du Moniteur

    Qu’est-ce que Affichage à l’écran (OSD) ? La fonction d'affichage des menus à l'écran (OSD) est présente avec tous les moniteurs LCD de Philips. Elle permet à l'utilisateur final d'effectuer des réglages d'écran ou de sélectionner directement les fonctions du moniteur par le biais d'une fenêtre d'instructions...
  • Page 10 2. Installation du moniteur Main menu Sub menu      Input DVI (available for selective models)  HDMI (available for selective models)  Wide Screen, 4:3 Picture Format Picture   Brightness 0~100 Contrast 0~100 SmartContrast On, Off OverScan On, Off 243V5LAB/243V5QAB/243V5QABA...

  • Page 11: Enlever Le Support Du Socle Et Le Socle

    2. Installation du moniteur (Configuration) dans le menu d’affichage à 2.3 Enlever le support du socle et le l’écran (OSD). socle Fonction physique Déposer le support du socle Inclinaison Avant de commencer à enlever le socle du moniteur, suivez les instructions suivantes pour réduire le risque de blessure et/ou de dommage.
  • Page 12 2. Installation du moniteur Note Ce moniteur utilise une interface de montage conforme à VESA de 100mm x 100mm. 100mm 100mm Mise en garde À utiliser exclusivement avec un support mural certifié UL d’une capacité de charge minimale de 3,5Kg...

  • Page 13: Optimisation De L'image

    • Vous pouvez ajuster davantage d'options sans l'assistant depuis le panneau Standard. Le nouveau logiciel SmartControl Lite de Philips vous permet de contrôler votre moniteur à l’aide d’une interface graphique facile à utiliser. C'en est fini des réglages compliqués, ce logiciel pratique vous aide à...
  • Page 14 3. Optimisation de l'image Lancement depuis le panneau Standard : Menu Adjust (Réglage) • Le menu Adjust (Réglage) vous permet d’ajuster la Brightness (Luminosité), le Contrast (Contraste), la Focus (Mise au point), la Position and Resolution (Position et la résolution). •...
  • Page 15 3. Optimisation de l'image Menu Color (Couleur) : • Le menu Color (Couleur) vous permet d’ajuster le RGB (rouge/vert/bleu), le Black Level (niveau de noir), le White Point (point blanc), Color Calibration (l’étalonnage des couleurs). • Suivez les instructions pour effectuer les réglages.
  • Page 16 3. Optimisation de l'image 1. « Show Me » lance le tutoriel d'aide à Options>Preferences (Préférences) - n'est l'étalonnage des couleurs. disponible que lorsque vous choisissez Preferences (Préférences) dans le menu 2. Start (Démarrer) - lance la séquence déroulant Options. Sur un écran non pris en d'étalonnage des couleurs en 6 étapes.
  • Page 17 3. Optimisation de l'image est désactivé, l'icône de la barre des tâches Options>Audio - n'est disponible que lorsque n'affiche que EXIT (Fermer). vous choisissez Audio dans le menu déroulant Options. • Run at Startup (Exécution au démarrage) est coché (Activée) par défaut. En cas de Sur un écran non pris en charge, mais désactivation, SmartControl Lite n'est pas compatible DDC/CI, seuls les onglets Help...
  • Page 18 3. Optimisation de l'image Help (Aide)>Version - n'est disponible que Menu Barre des tâches activé lorsque vous choisissez Version dans le menu Le menu barre des tâches s'affiche en cliquant déroulant Help (Aide). Sur un écran non pris avec le bouton droit sur l'icône SmartControl en charge, mais compatible DDC/CI, seuls les Lite, depuis la barre des tâches.
  • Page 19 3. Optimisation de l'image Menu Barre des tâches désactivé Lorsque la Barre des tâches est désactivée dans le dossier des préférences, seul le choix EXIT (Fermer) est disponible. Pour supprimer complètement SmartControl Lite de la barre des tâches, désactivez Run at Startup (Exécuter au démarrage) sous Options>Preferences (Préférences).

  • Page 20: Caractéristiques Techniques

    Couleurs d’affichage 16,7 M Fréquence de rafraîchissement 56Hz - 76Hz vertical Fréquence horizontale 30kHz - 83kHz sRGB Connectivité DVI(numérique, optional)(243V5LSB/243V5LSW/243V5QSB/ Entrée de signal 243V5Q SW/243V5QSBA/243V5QSWA/243V5LAB/ 243V5QAB/243V5QABA) VGA(analogique)(243V5LSB/243V5QSB/243V5QSBA), HDMI(243V5LHSB/243V5QHSB/243V5QHSBA/243V5LHAB/2 43 V5QHAB/243V5QHABA/243V5QHAWA) Signal d'entrée Synchro séparée, synchro sur vert Entrée audio PC, sortie casque (243V5LAB/243V5QAB/243V5Q Entrée/sortie audio...

  • Page 21: Alimentation

    2 43V5QABA Alimentation 243V5LAB/243V5QAB/243V5QABA:22,4 W (typ.), 29,6W (max.) Mode Marche 243V5LSB/243V5LSW/243V5QSB/243V5QSW/243V5QSBA/ 243 V5QSWA: 21,89 W (typ.), 22,93W (max.) 243V5LSB/243V5QSB/243V5QSBA(Mallille 1A): 22,31 W (typ.), 24,72W (max.) Veille (En attente) 0,5W Éteint 0,5W Voyant DEL d’alimentation En mode : Blanc, mode En attente/Veille : Blanc (clignote) Alimentation Intégré, 100-240VCA, 50-60Hz...

  • Page 22: Environnement

    Texture Remarque 1. EPEAT Gold ou Silver n’est valide qu’aux endroits où Philips a enregistré le produit. Visitez le site www.epeat.net pour connaître l’état de l’enregistrement dans votre pays. 2. Ces données sont sujettes à modifications sans préavis. Visitez www.philips.com/support pour télécharger la dernière version de la brochure.

  • Page 23: Résolution Et Modes De Préréglage

    4. Caractéristiques techniques 4.1 Résolution et modes de préréglage Résolution maximale 1920 x 1080 à 60Hz (Entrée analogique) 1920 x 1080 à 60Hz (Entrée analogique) Résolution recommandée 1920 x 1080 à 60Hz (Entrée analogique) Fréquence H. Résolution Fréquence V. (KHz) (Hz) 31,47 720 x 400...

  • Page 24: Gestion De L'énergie

    243V5LHSB/243V5QHSB/243V5QHSBA: électrique et la signalisation de ladite fonction Définition de la gestion énergétique d'économie d'énergie : Mode Couleur du Vidéo V-sync Énergie utilisée 243V5LSB/243V5QSB/243V5QSBA(Mallille 1A): VESA sync voyant DEL 23,05W (typ.) Définition de la gestion énergétique Actif ACTIVÉ Blanc 25,49W (max.)
  • Page 25 6. Informations Concernant les Réglementations 243V5QHAB/243V5QHABA/243V5QHAWA: Définition de la gestion énergétique Mode Couleur du Vidéo V-sync Énergie utilisée VESA sync voyant DEL 28.94W (typ.) Actif ACTIVÉ Blanc 29.71W (max.) Veille (En DÉSAC- Blanc 0,5 W (typ.) attente) TIVÉ (clignote) DÉSAC- DÉSAC- Éteint 0,5 W (typ.)

  • Page 26: Informations Concernant Les Réglementations

    Federal Communications Commission (FCC) electronic equipment have been adhered to Notice (U.S. Only) in order to make Philips monitors safe to use throughout its life cycle. This equipment has been tested and found to comply with the limits for a Class B digital...
  • Page 27 6. Informations Concernant les Réglementations Cependant, rien ne peut garantir l'absence Changes or modifications not expressly d'interférences dans le cadre d'une approved by the party responsible for installation particulière. Si cet appareil est compliance could void the user's authority la cause d'interférences nuisibles pour to operate the equipment.
  • Page 28 6. Informations Concernant les Réglementations Polish Center for Testing and Certification Placering/Ventilation Notice ADVARSEL: S Ø R G V E D P L AC E R I N G E N F O R , AT The equipment should draw power from a NETLEDNINGENS STIK OG STIKKONTAKT socket with an attached protection circuit (a ER NEMT TILGÆNGELIGE.
  • Page 29 6. Informations Concernant les Réglementations 成严重损害的期限． Aus ergonomischen Gründen wird empfohlen, die Gr undfarben Blau und Rot nicht auf 中国能源效率标识 dunklem Untergrund zu verwenden (schlechte 根据中国大陆《能源效率标识管理办法》，本显示器符合以下要求： Lesbarkeit und erhöhte Augenbelastung bei zu 能源效率(cd/W) > 1.05 关闭状态能耗（W) < 0.5 geringem Zeichenkontrast wären die Folge). 能效等级...

  • Page 30: Assistance Client Et Garantie

    Types de défauts de pixels pixels défectueux des écrans plats Les défauts de pixels et de sous-pixels Philips s'efforce de livrer des produits de la plus apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et haute qualité.
  • Page 31 Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de défauts de pixels, le panneau TFT d'un écran plat Philips doit avoir des défauts de pixels et sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants.

  • Page 32: Assistance Client & Garantie

    7.2 Assistance client & Garantie Pour plus d'informations sur la garantie et le support additionnel pour votre région, veuillez consultez le site www.philips.com/support. Vous pouvez également contacter le service d'assistance à la clientèle de Philips de votre région, à l'un des numéros ci-dessous.
  • Page 33 Estonia FUJITSU +372 6519972(workshop) Georgia Esabi +995 322 91 34 71 +36 1 814 8080(General) Hungary Profi Service +36 1814 8565(For AOC&Philips only) Kazakhstan Classic Service I.I.c. +7 727 3097515 +371 67460399 Latvia ServiceNet LV +371 27260399 +370 37 400160(general)
  • Page 34 Tel: +852 2619 9639 Macau Technology Ltd. Sat. 9:00am-1:00pm Macau:Tel: (853)-0800-987 Tel: 1 800 425 6396 India REDINGTON INDIA LTD Mon.~Fri. 9:00am-5:30pm SMS: PHILIPS to 56677 +62-21-4080-9086 (Customer Mon.~Thu. 08:30-12:00; PT. CORMIC SERVISINDO Hotline) Indonesia 13:00-17:30 PERKASA +62-8888-01-9086 (Customer Fri. 08:30-11:30; 13:00-17:30 Hotline) Mon.~Fri.

  • Page 35: Guide De Dépannage Et Foire Aux Questions

    Remarque corrections, contactez un représentant du La fonction Auto ne marche pas dans le mode service client Philips. DVI-Numérique car elle est inutile dans ce Problèmes les plus fréquents mode. Aucune image (le VOYANT d’alimentation ne Signes visibles de fumée ou d'étincelles...

  • Page 36: Questions Générales

    Centres d'information aux l'alimentation est coupée. clients et contacter un représentant du service • L'affichage sans interruption d'image client Philips. statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée 8.2 Questions générales...
  • Page 37 Éteignez votre ordinateur. Débranchez de ne pas appliquer de pression ou de votre ancien moniteur puis reconnectez force sur le côté panneau. Cela pourrait votre moniteur LCD Philips. affecter vos conditions de garantie. • Mettez votre moniteur sous tension, puis allumez votre PC.
  • Page 38 être station de travail ou Mac ? corrigé. Ces dommages ne sont pas couverts Rép. : Oui. Tous les moniteurs LCD Philips par la garantie. sont compatibles avec les PC, les Mac Q12: Pourquoi mon Affichage ne me permet et les stations de travail standard.
  • Page 39 © 2014 Koninklijke Philips N.V. Tous droits réservés. Philips et l’emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips N.V. et sont utilisées sous licence de Koninklijke Philips N.V. Les spécifications sont sujettes à des modifications sans préavis.
