4.6. Fixation sur toiture à joints debout
4.6.1. Introduction
Les toitures à joints debout se rencontrent très régulièrement et offrent de nombreux
avantages. La fixation de divers équipements, sur ce type de toiture, tel que panneaux solaires,
pare neige, ligne de vie, antenne etc... était difficile et présentait un risque de fuite d'eau à
l'intérieur du bâtiment. La fixation de la ligne de vie Securail sur les toitures à joints debout,
sans percement des panneaux, n'affecte pas l'intégrité de la toiture.
Les toitures à joints debout sont constituées de panneaux fixés sur des pannes. Le panneau et le
type de joint debout varient en fonction des fabricants et de la nature des matériaux. Des
essais sur différents panneaux sont répertoriés dans ce chapitre, plus d'informations sont
disponibles sur demande.
L'ensemble de fixation comprend :
-
Le rail
-
La plaque support
-
Les pinces de fixation.
Les pinces S-5 offrent une solution pour un grand nombre de joints debout, à titre
d'exemple nous traitons les deux cas les plus fréquents. Les pinces sont en aluminium et sont
métallurgiquement compatibles avec l'acier galvanisé, les alliages d'aluminium, l'acier
inoxydable, l'acier zingué ou les tôle en zinc. Les pinces sont fournies avec des boulons et
rondelles en inox A2.
Pour les couvertures en tôle à double pli Fallprotec a développé une pince spécifique
suite à la demande du fournisseur de tôle VM ZINC
4.6.2. Fixation pour joint debout type bulbe
Une plaque en inox, épaisseur 5 mm relie 2 pinces S5-Z. Elle permet une fixation correcte des
pinces, pour un entraxe entre joints de bout compris entre 300 et 600 mm, prévoir une fixation
tous les 3 mètres de rail.

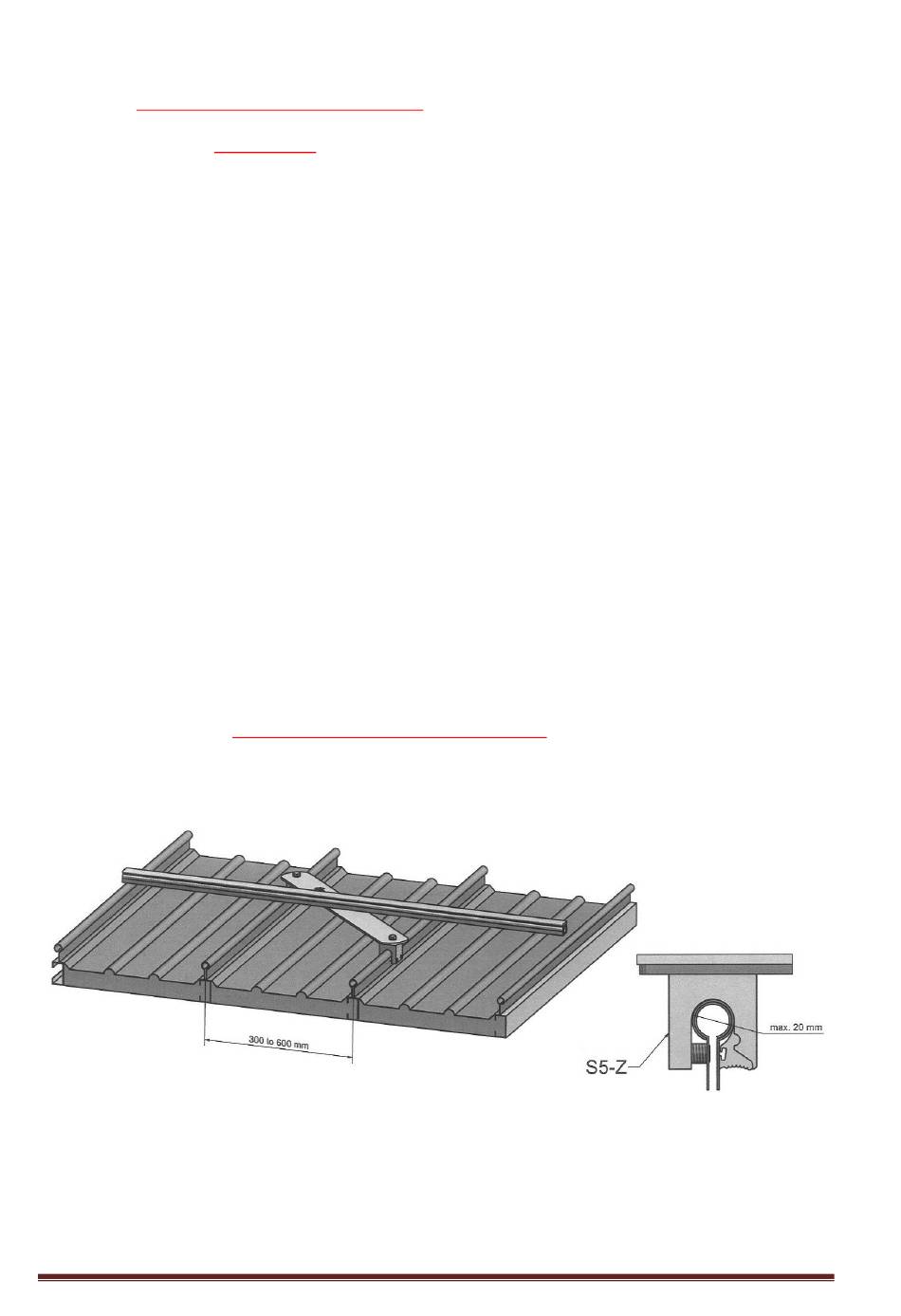

Fig. 21.
RHF022 Ensemble de fixation sur panneaux KALZIP 50/33
DOC057-FR–16.07.06-Manuel d'installation Securail 2016 horizontal
Page 19
