4.3.2. INTERCONNEXIONS INTERNES
Nous observons ci-dessous, les connexions qui peuvent être faites par l'OXYMATIC Smart. Tout d'abord une vue
générale des bornes d'entrée et ensuite le détail des différentes connexions des signaux d'entrée et de sortie.
Toutes les connexions sont libres de tension, exceptés les pompes doseuses y l'alimentation au réseau à 230 V.
Nº Borne
1, 2 y 3
4 al 12
13 -14
15 -16
17 -18
19 -20
21 -22
23 -24
25 -26
27 -28
29 -30-31
32 y 33
34 y 35
36 y 37
38 y 39

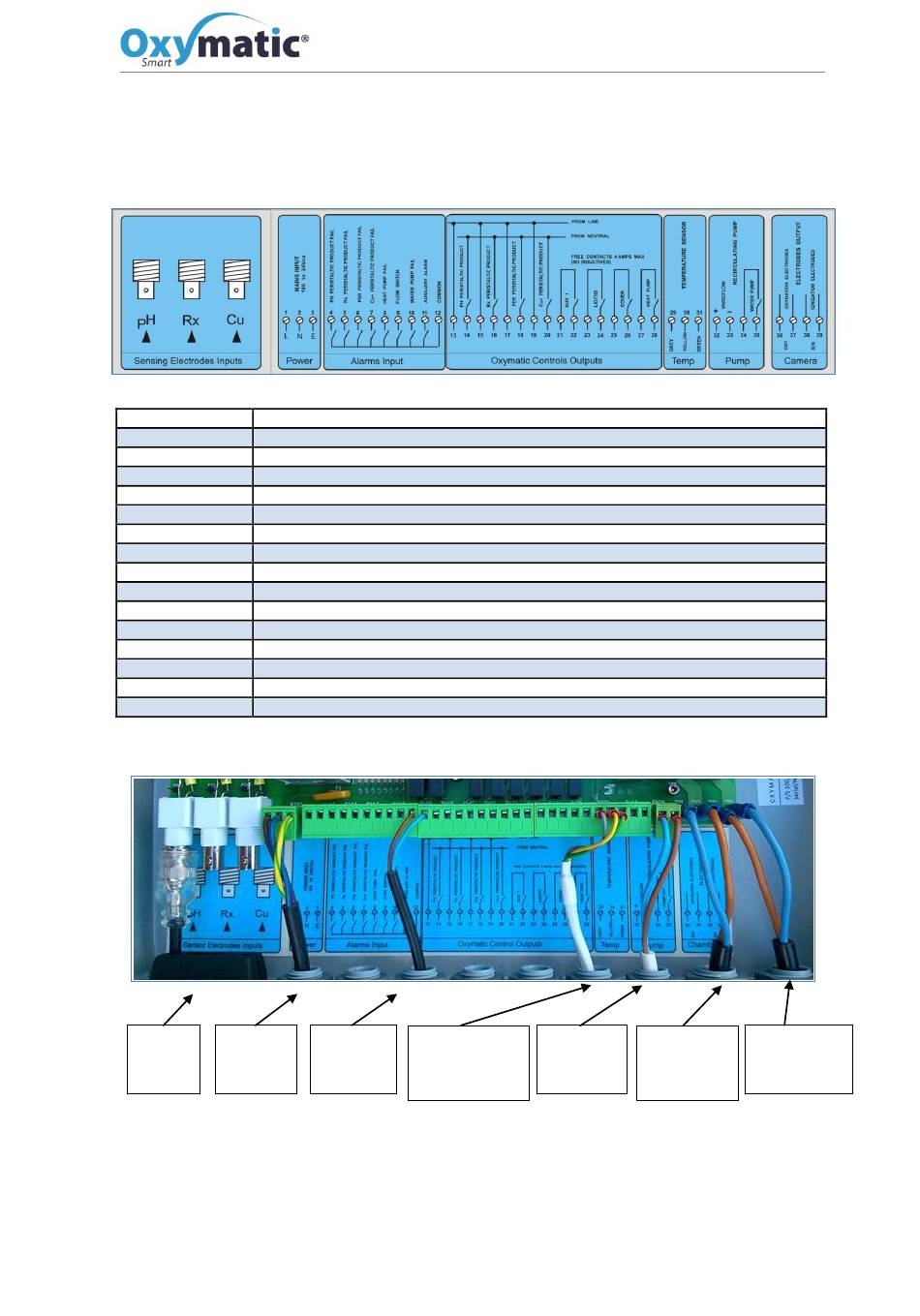

EXEMPLES DES CONNEXIONS LES PLUS COURANTES
Connexion
Connexion
BNC
électrique
Sonde pH
230 v.L, N, T
Manuel d'Installation, Maintenance et Programmation Oxymatic Smart
L, N, y T- Connexion principale au réseau ( Max. 240V)
Alarmes et flow switch ( 9 -12)
Connexion pompe de pH ( 230 V 50 Hz )
Connexion pompe de RX ( 230 V 50 Hz )
Connexion pompe de Peroxide ou Algicide (230 V 50 Hz )
Connexion pompe de cuivre ( 230 V 50 Hz )
Connexion AUX 1 (contact sec. )
Connexion eclairage (contact sec. )
Connexion AUX 2 (contact sec. )
Connexion pompe à chaleur (contact sec )
Connexion sonde de température ( Gris ou rouge – Jaune ou Vert)
Canal de Vario Flow (Variateur de fréquence de la pompe principale)
Connexion de la pompe principale (filtration) de la piscine, (contact sec)
Connexion aux électrodes OXY ( Titane )
Connexion aux électrodes ION ( Cuivre )
Pompe
Sonde température
doseuse
Gris (Rouge)
pH
Jaune - Vert
13
Description
Manoeuvre
Porte--électrodes
pompe de
de Titane
recirculation
OXY
V 1.0.2-. 2018
Porte-électrodes
de Cuivre
ION
