Introduction
Nous vous félicitons pour l'acquisition de ce thermo-anémomètre à fil chaud avec enregistreur de
données Extech SDL350. Cet appareil vous permettra d'afficher et de stocker des lectures de
température et de vitesse de l'air. Les lectures de température du thermomètre intégré à la sonde
ou d'une sonde de température thermocouple externe de type J ou K connectée pourront être
affichées et enregistrées. Les données sont stockées sur une carte SD à des fins de transfert vers
un PC. Ce mètre est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate,
vous pourrez l'utiliser de nombreuses années, en toute fiabilité.
Sécurité
Symboles de Sécurité Internationaux
Ce symbole, à côté d'un autre symbole ou d'une terminaison, indique que l'utilisateur doit se
reporter au manuel pour plus d'informations.
Description

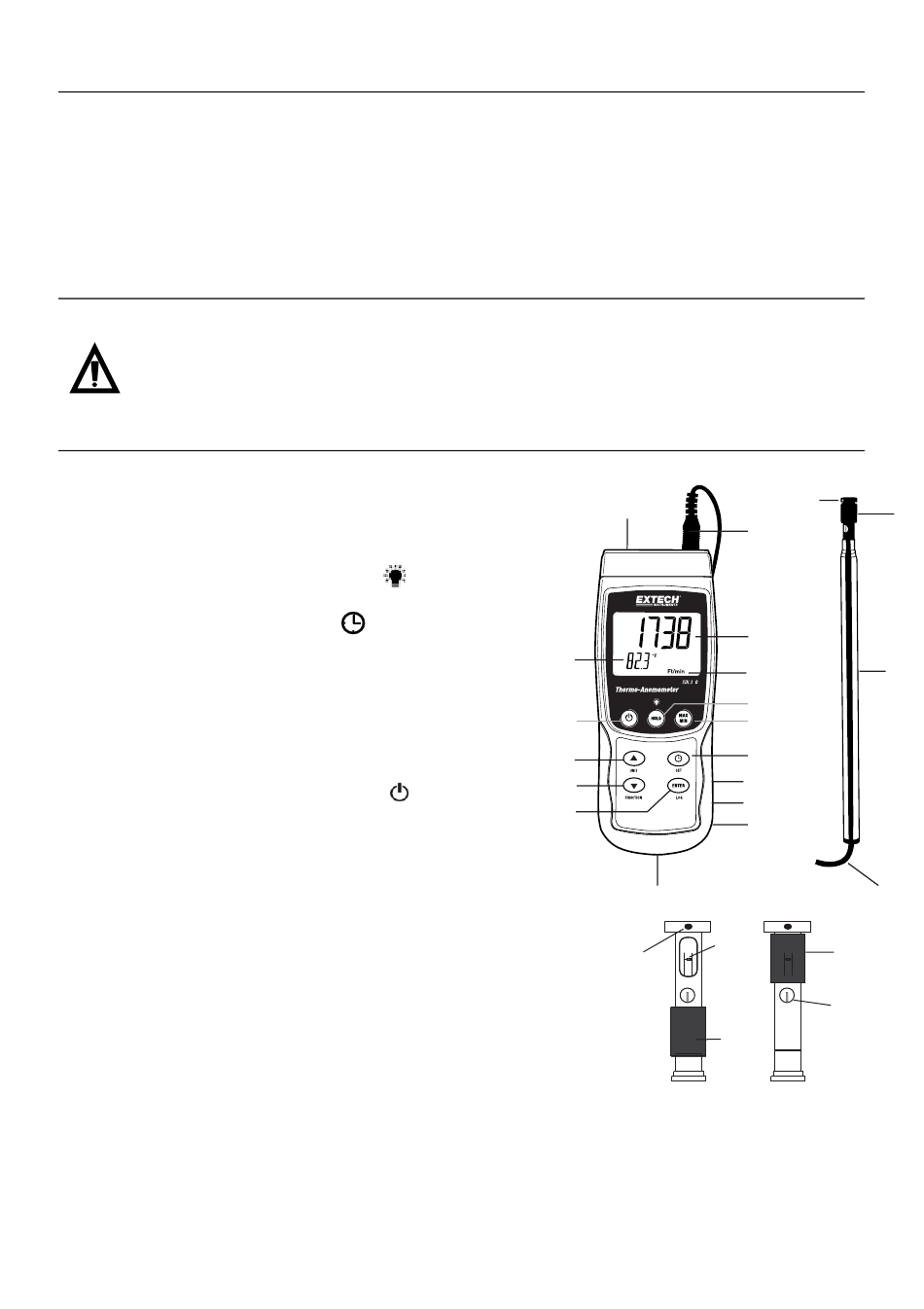

APPAREIL ET SONDE À FIL CHAUD
1.
Entrée thermocouple
2.
Connecteur d'entrée du fil chaud
3.
Affichage de lectures de vitesse de l'air et de courant aérien
4.
Unités de mesure
5.
Touche HOLD/Rétro-éclairage
6.
Touche MAX/MIN
7.
Touche SET et d'horloge
8.
Prise d'interface PC
9.
Touche de réinitialisation
10. Prise pour adaptateur secteur
11. Logement pour carte SD
12. Touche ENTER et LOG
13. Flèche bas ▼ et touche FUNCTION
14. Flèche haut ▲ et touche UNIT
15. Touche d'alimentation ON-OFF
16. Lecture de température avec unités de mesure
17. Câble de la sonde à fil chaud
18. Poignée de la sonde télescopique
19. Capuchon protecteur (capteurs situés en-dessous)
20. Le point de couleur doit faire face au flux d'air
PARTIE HAUTE DE LA SONDE À FIL CHAUD (détail)
1.
Le courant d'air doit faire face au point de couleur
2.
Capteur de vitesse de l'air
3.
Capuchon de protection coulissant : position OPEN (ouverte)
4.
Capuchon de protection coulissant : position CLOSED (fermée)
5.
Capteur de température
REMARQUES :
Le compartiment à piles, le support inclinable et le trépied se situent au dos de l'appareil.
Les éléments 8, 9 et 10 se trouvent derrière le couvercle détachable du compartiment situé sur le
côté droit de l'appareil.
