104483 • 09/2019
Mode d'emploi
Inspection et maintenance
MONSUN supérieur à 7,5 kW
3
4
2
1

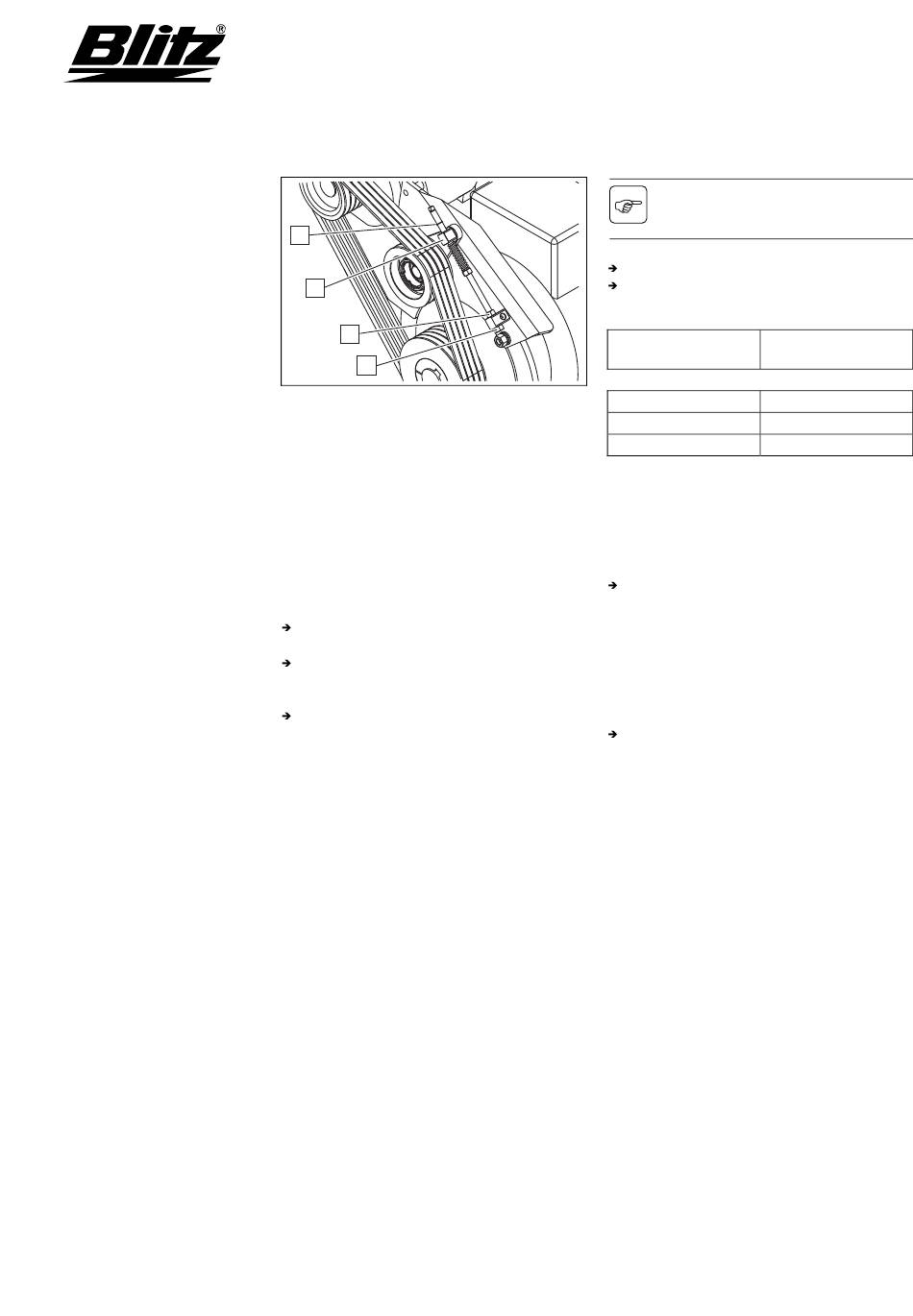

Fig. 9: Dispositif de tension de courroie
trapézoïdale MONSUN supérieur à 7,5
kW.
1
Ecrou de réglage inférieur
2
Ecrou de réglage supérieur
3
Bague d'arrêt
4
Tige carrée
La tension de courroie trapézoïdale doit être
corrigée lorsque la bague d'arrêt 3 vient
s'appliquer contre la tige carrée 4.
Dévissez le contre-écrou de réglage
inférieur 1.
Vissez l'écrou de réglage 2 jusqu'à ce que
l'écart entre la bague d'arrêt 3 et la tige
carrée 4 soit de 10 à 12 mm.
Resserrez l'écrou de réglage inférieur 1.
6.13 Avertissements concernant les
installations refroidies à l'eau
Sur les compresseurs à vis refroidis à l'eau, le
refroidisseur d'huile à l'air est remplacé par un
échangeur thermique à plaques et le
refroidisseur d'air à l'air par un échangeur
thermique à faisceau de tubulures. L'eau
douce suffit comme eau de refroidissement. Il
est conseillé d'installer un filtre de sable et un
filtre d'impuretés en amont du circuit aller de
d'eau de refroidissement.
6.14 Resserrer les raccords
Contrôlez les raccords vissés après la
première mise en service et resserrez si
nécessaire.
Resserrer régulièrement tous les raccords.
Ce faisant, respecter les couples de
serrage (voir tab. 6: Couples de serrage).
Couple de serrage
Vis
max.
M 8
25 Nm
M 10
50 Nm
M 12
85 Nm
Tab. 6: Couples de serrage
6.15 Vérifier les bornes de raccord
électrique
Contrôlez régulièrement toutes les bornes
de raccord électrique et resserrez si
nécessaire.
6.16 Compléter le graissage de
paliers moteur / remplacer
Complétez le graissage des paliers moteur
selon les consignes du fabricant et
changer si nécessaire (voir la plaque
signalétique du moteur).
17
