Manuels Connexes pour le club WAVE-8X10QC
Sommaire des Matières pour le club WAVE-8X10QC

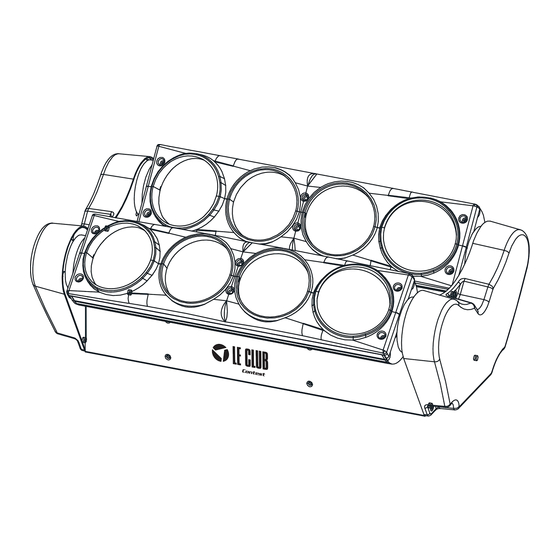

- Page 1 R A M P E S D ’ A N I M AT I O N D E 2 X 4 FA I S C E A U X C O L O R É S WAVE-8X10QC GUIDE DE L’UTILISATEUR 10170 - Version 1 Avril 2014...
- Page 2 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé Cet appareil contient à l’intérieur de son boîtier, des parties non de toute forme d'humidité...
- Page 3 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage indiqué...
- Page 4 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 2 - Caractéristiques Sources lumineuses Mouvements › 8 LEDs 10W Quadrichromiques – 50 000 heures (estimé) › Rotation indépendante de chaque barre › Ouverture de 6° (lentilles individuelles) › Rotation des barres sur 145°...
- Page 5 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 3 - Description du panneau arrière LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil.
- Page 6 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique .
- Page 7 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs Active l’inversion du mouvement TILT de la barre 2 lorsque le mode esclave est actif ou Validation du en mode DMX. choix Appuyez sur ENTER et sélectionnez Yes ou No avec UP et DOWN Active l’inversion du sens des enchaînements : Sur No les enchaînements défilent de...
- Page 8 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 5 - Les différents modes DMX Pour passer en mode DMX, appuyez pendant plus de 3 secondes sur la touche MENU 5.1 - Mode 1 canal Canaux Valeurs Action 000 - 007...
- Page 9 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 5.3 - Mode 12 canaux Canal Valeurs Action 000 - 255 Mouvement TILT barre 1 sur 145° 000 - 255 Mouvement TILT barre 2 sur 145° 000 - 255 Dimmer général de 0 à 100%...
- Page 10 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 5.4 - Mode 37 canaux Canal Valeurs Action 000 - 255 Mouvement TILT barre 1 sur 145° 000 - 255 Mouvement TILT barre 2 sur 145° 000 - 255 Dimmer général de 0 à 100%...
- Page 11 Wave-8x10QC - Rampes d’animation de 2x4 faisceaux 4 couleurs 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 1 Appareil 2 Appareil 3 Appareil 4 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3...
- Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
