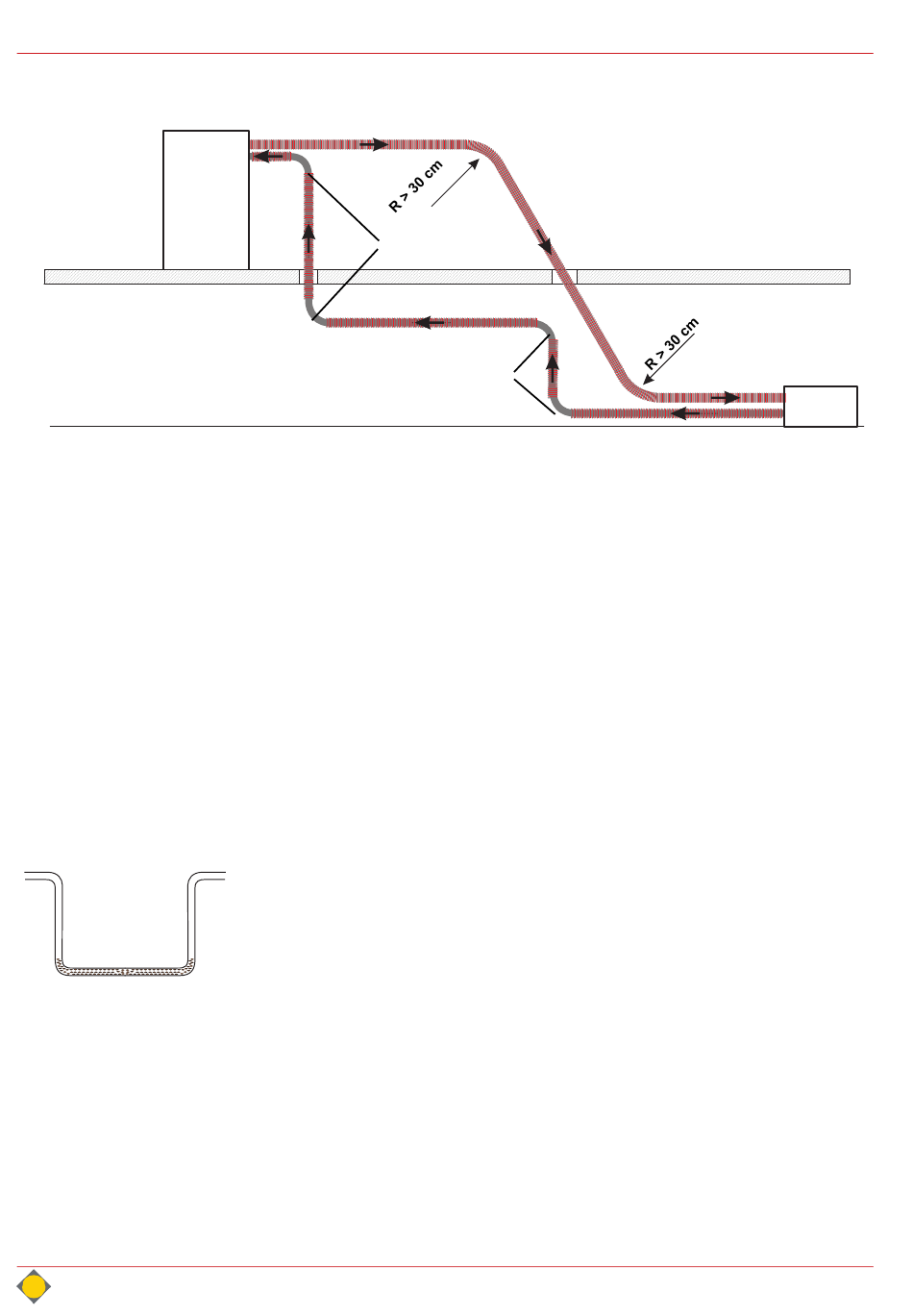

8.3.3 Schéma de pose des tuyaux à granulés / Fractionner la différence de hauteur
Hargassner
Chaudière à
granulés
8.3.4 Pas de boucles dans les tuyaux d'aspiration de granulés
22
HARGASSNER La technologie de chauffage pour l'avenir
R > 30 cm ou
tubes en acier coudés à 90°
Tuyau d'aspiration de
tubes en acier coudés à 90°
 La turbine d'aspiration permet d'aspirer les granulés sur une longueur de 20
m et une différence de hauteur de 5 m
 Pour une longueur d'aspiration de 20 m, il est possible d'utiliser au maximum
6 tubes en acier coudés à 90°
 Dans le cadre de l'emploi d'un extracteur de silo RAS, la conduite d'aspiration
peut avoir une longueur allant jusqu'à 30 m, lors que la vis d'alimentation est
cadencée en paramètres usine. Pour des longueurs ou dénivelés plus
importants, contactez obligatoirement la société Hargassner Ges mbH
 Lors de l'utilisation de points d'aspiration (RAPS, GWT), les granulés
retombent en bas du tuyau d'aspiration dès que la turbine d'aspiration
s'arrête. Ces granulés qui retombent peuvent boucher le tuyau à granulés ;
pour éviter ceci, intégrer des paliers horizontaux intermédiaires pour fraction-
ner le dénivelé
 Pour une meilleure installation des tuyaux à granulés, utiliser des colliers de
fixation ou des gouttières de support
Voir „Éléments de fixation murale" à la page 23.

 Ne pas former de boucles (nœuds) dans le tuyau lors de la pose
 Les granulés qui retombent peuvent boucher le tuyau d'aspiration
Tuyau de retour d'air
granulés
R > 30 cm ou
Exemple de pose
Granulés ES
GWT, RAS,
RAPS ...
ES
