Manuel d'utilisation et d'entretien modèle "A8V/C - A10V/C PLUS QUADRA/TOP"

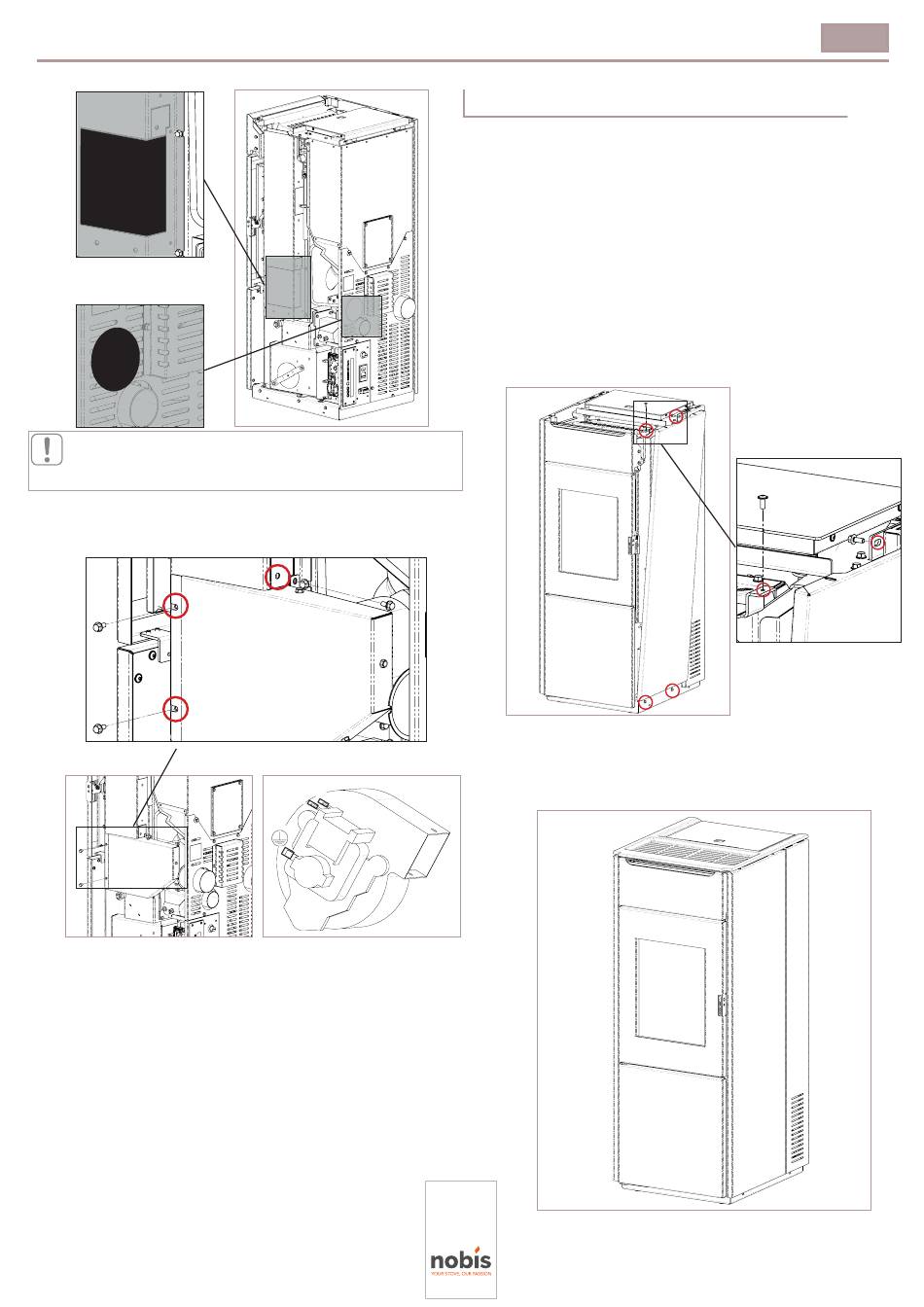

Il est indispensable d'éliminer la tôle pré-percée
afin de permettre à la chaleur de circuler dans la
canalisation
Positionner le ventilateur en le fixant au couvercle
de canalisation à l'aide des 3 vis de 5, présentes
dans le kit et d'une clé hexagonale de 8.
Effectuer la connexion électrique du ventilateur à
l'aide des connecteurs CANAL, déjà présent dans
le câblage d'origine du produit. La phase et le neu-
tre peuvent être inversés, contrairement à la con-
nexion à la terre (câble de couleur jaune / vert) qui
doit être connectée à la terre du ventilateur.
Remontez le produit et, une fois sous tension,
accédez à CONFIGURATION UTILISATEUR > PA-
RAMÈTRES > CANALISATION et choisissez le réglage
UNIQUE pour profiter de la canalisation (voir menu
dédié à la canalisation en pages suivantes du
manuel).
3.10 MONTAGE DU HABILLAGE
N
F
11
A8 V/C QUADRA/TOP
Retirez les 2 vis supérieures avec une clé hexagonale
8 et une clé Allen 3; ouvrez l'emballage contenant
le couvercle.
ENSEMBLE PANNEAU LATÉRAL
Retirez le panneau droit de l'emballage et insérez
les fentes situées dans la partie inférieure du grou-
pe, dans les trous à la base du produit. Amenez
le panneau en position verticale et fixez la partie
supérieure avec les vis, préalablement retirées, en
faisant attention à l'alignement avec la porte du
produit.
La répétition interfère avec les opérations de
montage du côté opposé.
Repositionnez le dessus en fonte.
Ci-dessous le résultat final.
